Racor Acodado a 90° con Rosca Externa Fija IP66 ø21mm PG17
Núm. Artíc. 166-22214 | HG21-90-PG16-PA66-BK |

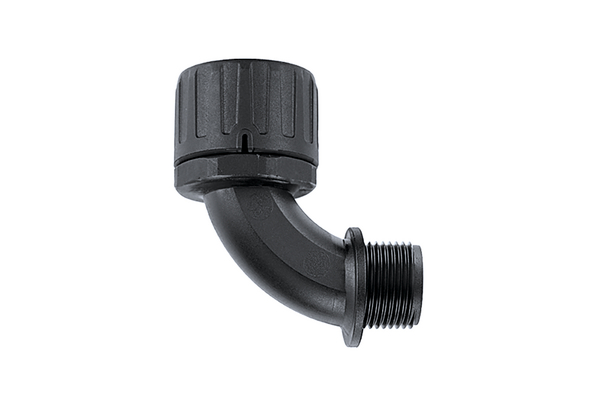

HelaGuard HG-90 racor acodado a 90º, IP66.

Racor HelaGuard, acodado a 90º con rosca fija interna

Una sola pieza, de rápida fijación
Gran resistencia a la extracción
Alta resistencia a aceites y disolventes
Libre de halógenos, azufre y fósforos
Los modelos de rosca métrica incluyen tuerca

Añadir a “Mis descargas”

Solicite su oferta individual ahora

Solicitar Presupuesto

Encuentre un distribuidor cerca de usted

Descarga CAD-Download

Más productos de la gama:

Racores Fijos de Rosca Externa >

Base de Datos

Aplicación	Acodado a 90º rosca externa.
Categoría de productos	Racores Fijos de Rosca Externa
Color	Negro (BK)
Contenido	10Pzas
Contenido del paquete embalado en	Bolsa
Descripción Corta	Racor Acodado a 90° con Rosca Externa Fija IP66 ø21mm PG17
Familia de productos	Racor HG-90 Acodado a 90º, IP66
Función Retenedor de Cable (S/N)	No
GLOBAL PART DESCRIPTION	HG21-90-PG16-PA66-BK
Material	Poliamida 6.6 (PA66)
Peso	0.019153kg
Rosca Giratoria (S/N)	No
Rosca Latón (Si/No)	No
Tipo	HG21-90-PG16
Tipo de Conexión	Conexión por presión
Tipo de Rosca	otros
Variante	acodado 90º

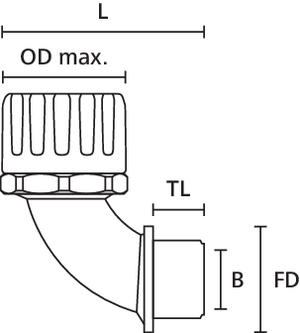

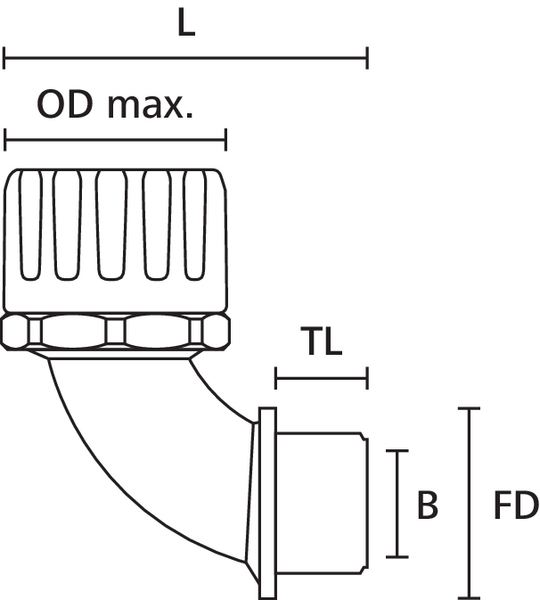

Dimensiones de Producto


⌀ Exterior max. (OD max.)	32mm
⌀ Nominal	21mm
Angulo	90
Diámetro Base (FD) mm	27mm
Díametro Interno más Pequeño	14mm
Largo de Rosca (TL)	11mm
Long. (L)	53mm
Med.Rosca	PG16
Medida del Agujero Mínima (B)	14.0mm
NW ⌀	17mm
Nominal ⌀ (pulg)	0.81"

Descarga

Aprobaciones y Especificaciones

Certificación	ANSI/UL 1696, CSA -C22.2 No.227.3
Certificación para Logos de UNS
ELV conform. (Art 4-2)	Si
Flamabilidad	UL94 V2
Grado IP	IP66
Libre de Halógenos	Si
Productos Peligrosos	No
ROHS Conforme (Art. 4-1)	Si
Temp. Trabajo - °C	-50 °C a +135 °C
UL OCD link	Link
UL Reconocido	Si
UL-File Número	E325250

Embalaje y Logística


Código Arancelario	39174000
Código EAN/ GTIN	4031026304045
PL1 Altura Embalaje	0.045m
PL1 Anchura Embalaje	0.2m
PL1 Cantidad	10
PL1 Largo Embalaje	0.26m
PL1 Peso con embalaje (bruto)	0.191531kg
PL1 Tipo	Bolsa
PL1 Volumen Embalaje	0.00234m³
PL2 Altura Embalaje	0.216m
PL2 Anchura Embalaje	0.267m
PL2 Largo Embalaje	0.3048m
PL2 Volumen Embalaje	0.0176m³
PL2_Type	Caja de Cartón
País de Origen	GB

Más Información

ETIM 8.0 Key	EC001176
ETIM 9.0 Key	EC001176
