Tubos termorretráctiles: soluciones de productos y consejos de aplicación

Cómo encontrar el tubo termorretráctil adecuado

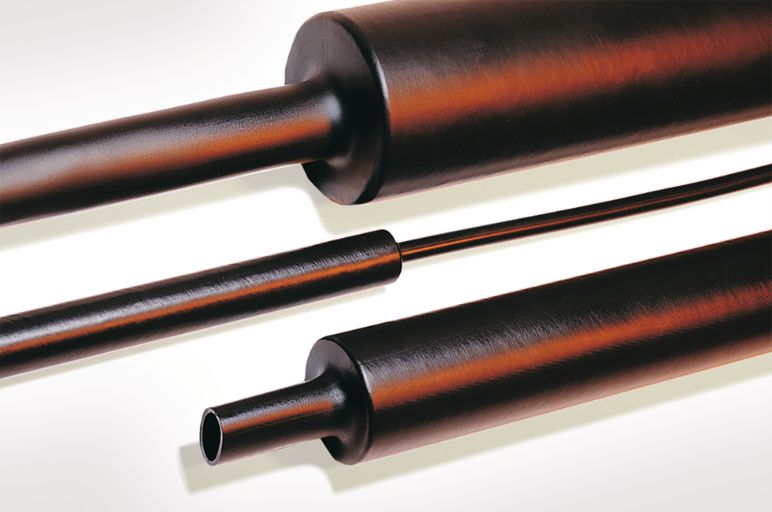

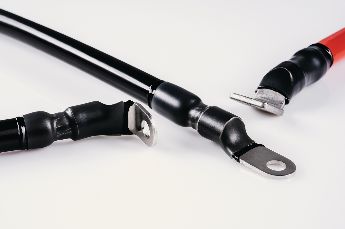

Tubos termorretráctiles de HellermannTyton

Desde tubos termorretráctiles de color hasta tubos termorretráctiles con recubrimiento de adhesivo o incluso formas termorretráctiles. HellermannTyton ofrece una amplia gama de productos de aislamiento que cumplen las normas internacionales más estrictas.

Ofrecemos tubos termoretráctiles en diferentes colores, tamaños, espesores de pared y materiales (fluoropolímeros, poliolefina, PTFE y muchos más)... También, suministramos tubos termoretráctiles precortados y en bobinas y contamos con capuchones termoretráctiles y formas moldeadas por calor.

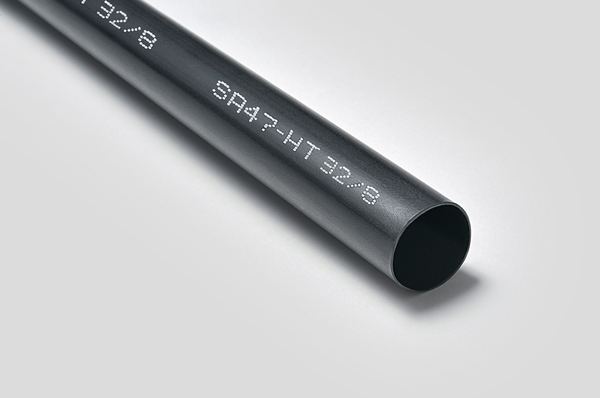

Resumen de productos

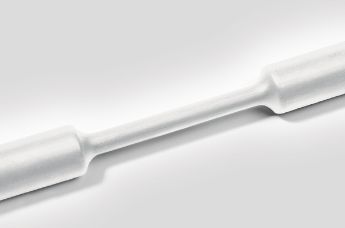

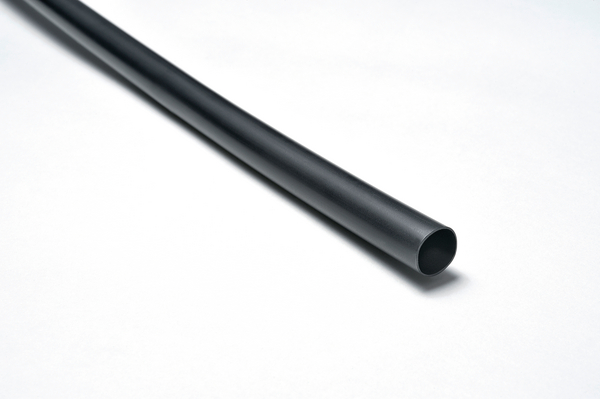

¿Qué es un tubo termorretráctil?

¿Qué es la termocontracción? Es el proceso de aplicación calor, utilizando una pistola eléctrica, de gas o de calor, para contraer tubos o formas de plástico expandidas a su forma original. Es importante diferenciar entre la dimensión recuperada (tamaño original) y la dimensión suministrada (tamaño expandido). Los materiales termorretráctiles son utilizados en numerosas industrias y aplicaciones, como por ejemplo para aislar y proteger cables contra el calor, los químicos o el agua.

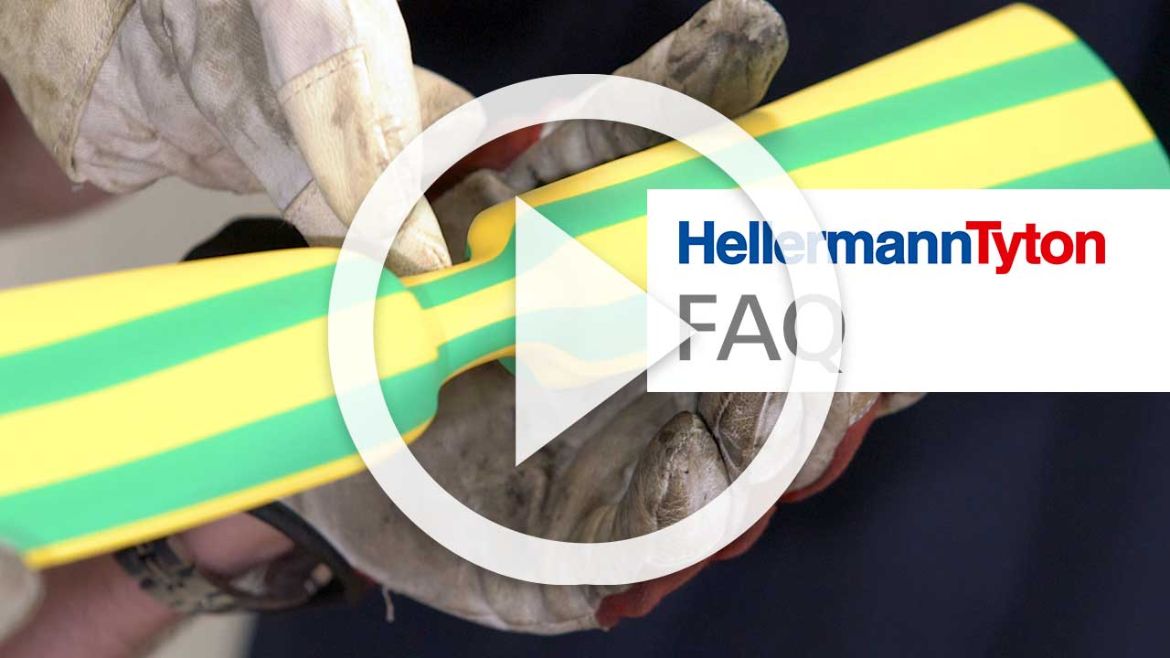

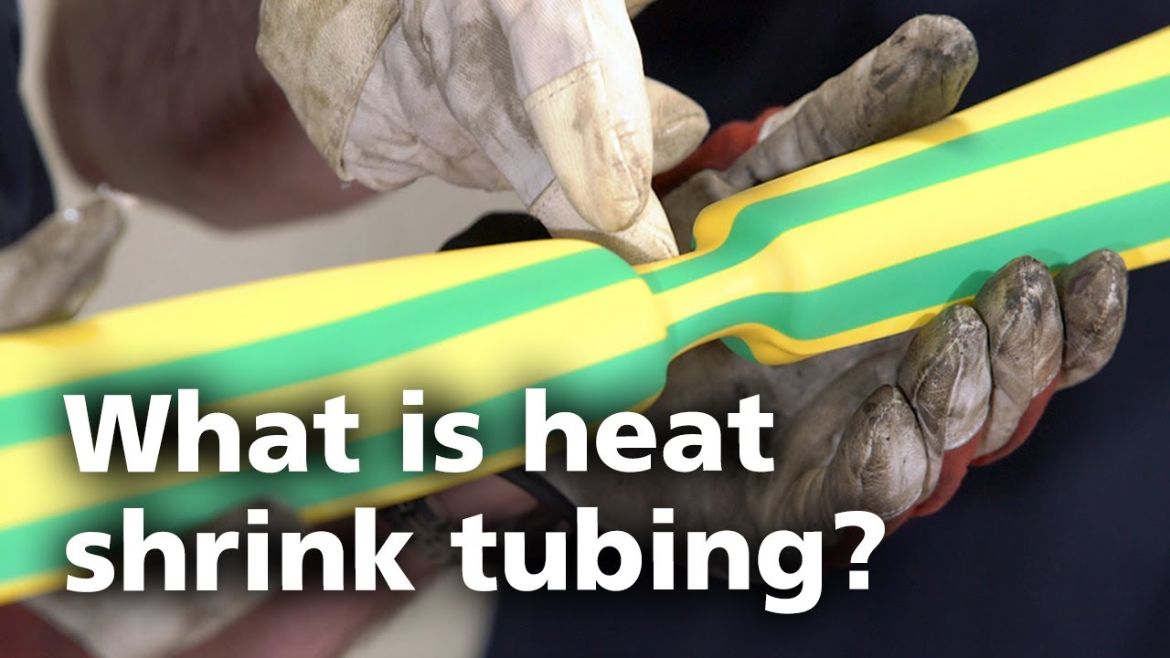

¡Descubre en este video cómo Barry y Mark trabajan con los tubos termorretráctiles!

Tubos termorretráctiles para cada aplicación específica

¿No tienes claro qué tubo termorretráctil se ajusta a tu aplicación específica? ¡No te preocupes! Introduce las dimensiones requeridas en la calculadora para tubos termorretráctiles de HellermannTyton y te indicará el tamaño de tubo a utilizar. Importante: recomendamos que el tubo termorretráctil se contraiga al menos un 20% y no más del 80% de la dimensión suministrada.

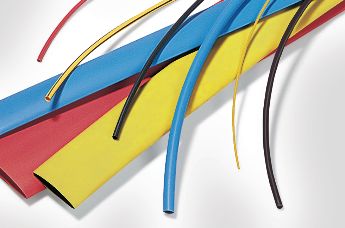

Tubos termorretráctiles de colores

Diferentes colores para una mejor identificación visual

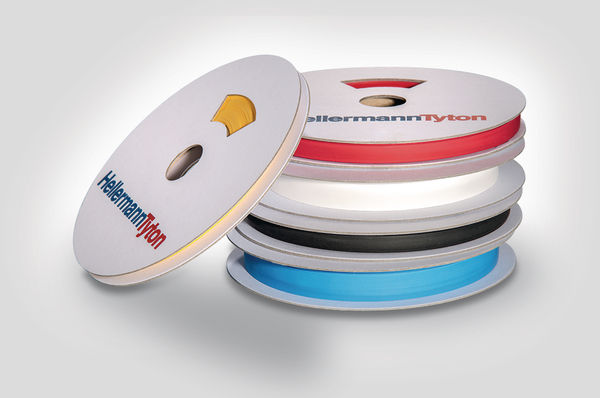

Tubos termorretráctiles de colores para una mejor identificación visual

Además de los tubos termorretráctiles negros, HellermannTyton ofrece una amplia gama de tubos de colores, perfectos para codificar por colores los diferentes cables o conductores.

La demanda del color naranja también está creciendo.  Esto se debe a que este color se utiliza en los cables eléctricos de los vehículos híbridos y eléctricos. Pero también es muy importante poder ver a través de los tubos y, por eso, también son muy utilizados los tubos termorretráctiles transparentes.

HellermannTyton ofrece los siguientes colores:

... y muchos más. Descubre aquí todos los tubos termorretráctiles de HellermannTyton y selecciona el color más apropiado para tu aplicación.

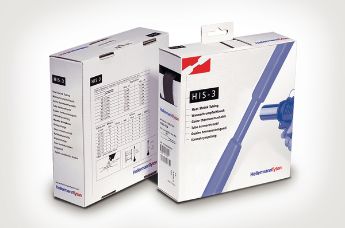

Tubos termorretráctiles en mini cajas dispensadoras

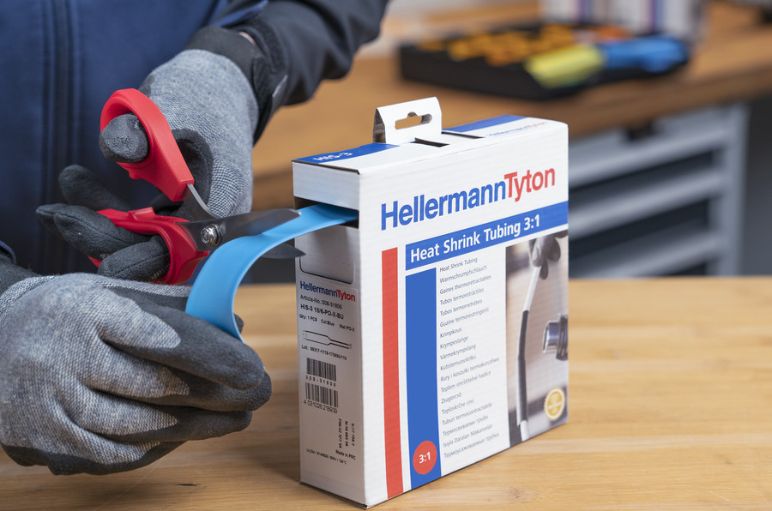

Cajas dispensadoras para tubos termorretráctiles HIS de HellermannTyton con ratio de retracción 3:1

Los tubos termorretráctiles HIS están disponibles en varios tamaños, colores y proporciones de contracción. Nuestras prácticas cajas dispensadoras facilitan el aislamiento de enchufes, cables y otros conductos: sólo tiene que cortar la longitud que necesite.

2:1 - El tubo termorretráctil permite una retracción rápida y sencilla.
3:1 - El tubo termorretráctil reduce las variantes que necesita y se ajusta más fácilmente, por ejemplo, sobre conectores voluminosos.
3:1 + Adhesivo - el pegamento interior proporciona un sellado adicional contra la humedad y un agarre aún más firme a la aplicación.

También está disponible la unidad HIS-Service Station: ofrece espacio para un total de 5 cajas HIS.

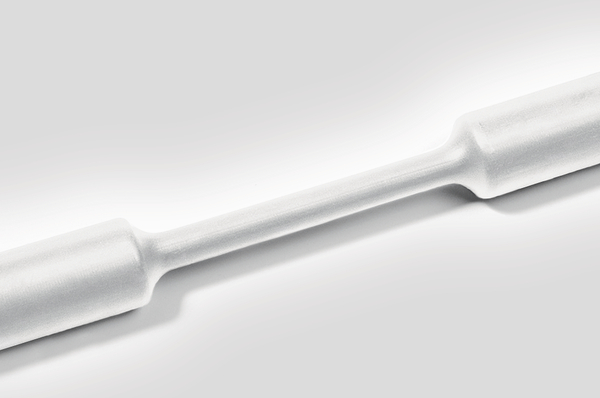

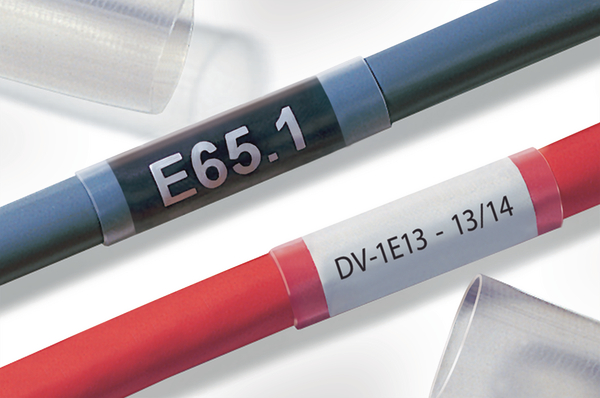

¿Para qué se usan los tubos termorretráctiles transparentes?

Muchos cables están codificados por colores o tienen marcas de identificación. Pero, si utilizamos un tubo termorretráctil transparente, se puede proteger al mismo tiempo el aislamiento de los cables y se dejan visibles las marcas de identificación de estos. Este tipo de tubos son muy utilizados por ejemplo en edificios públicos como aeropuertos y hospitales, o en túneles, vehículos ferroviarios, barcos y aviones

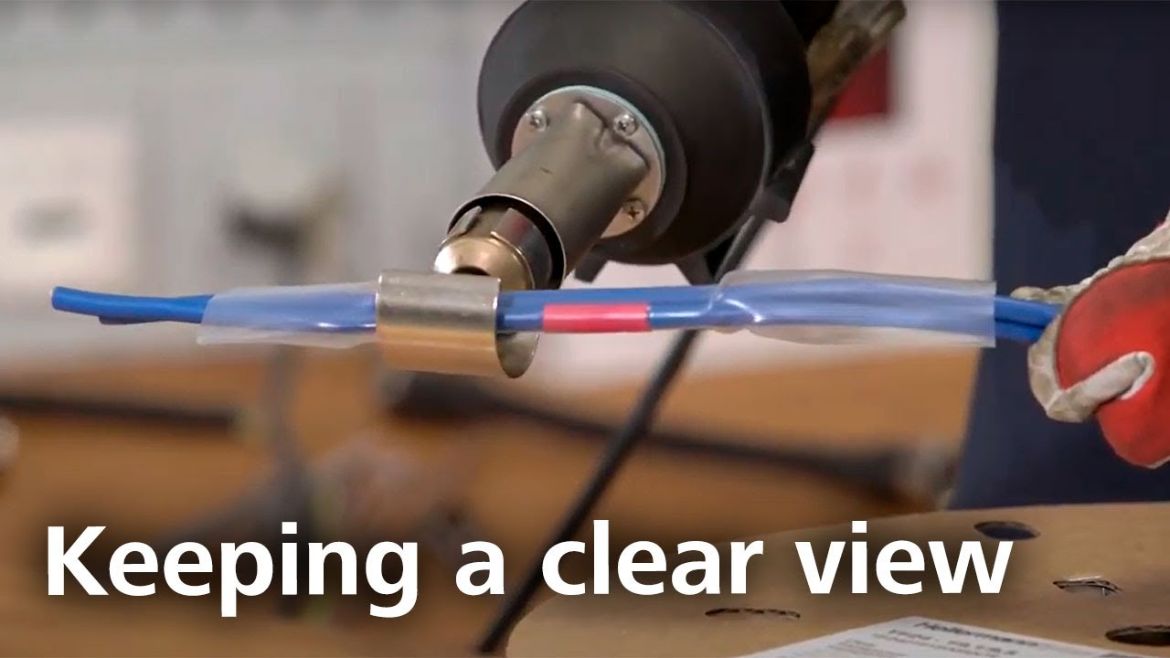

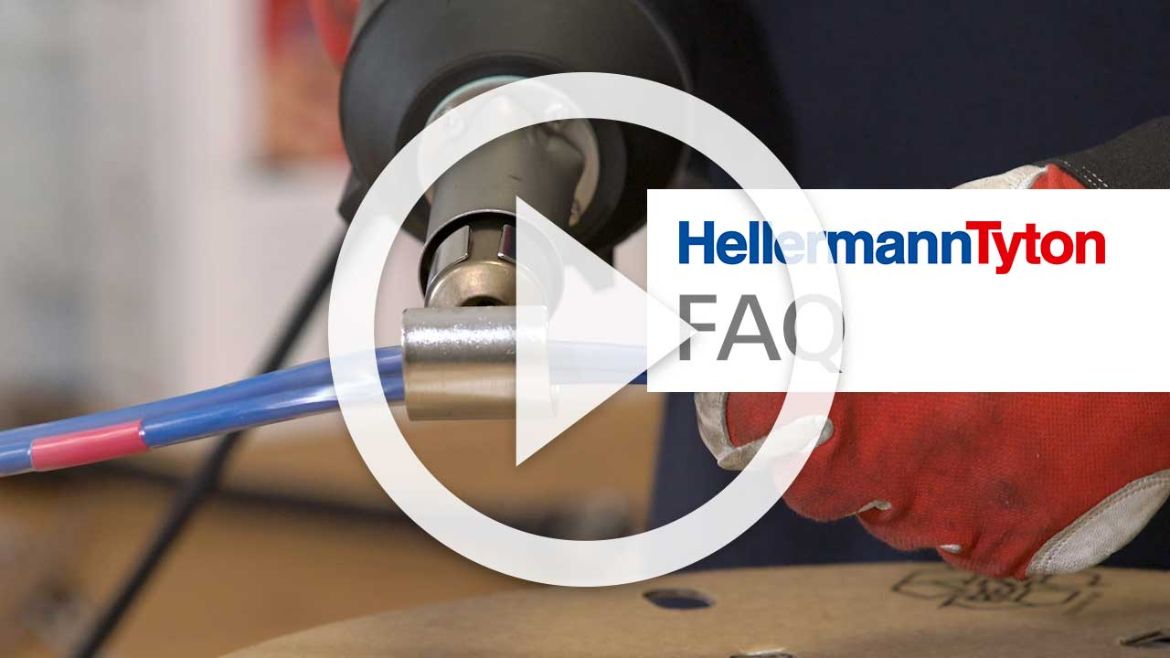

En el siguiente vídeo Barry y Mark te enseñan cómo son los tubos termorretráctiles transparentes. (No olvides activar los subtítulos)

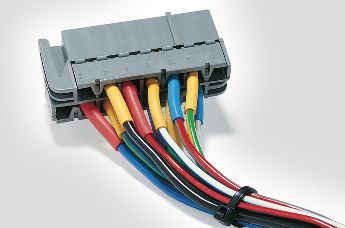

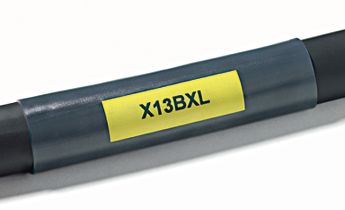

Tubos termorretráctiles imprimibles

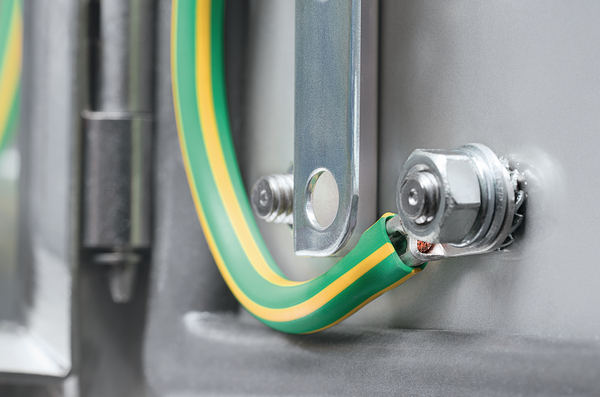

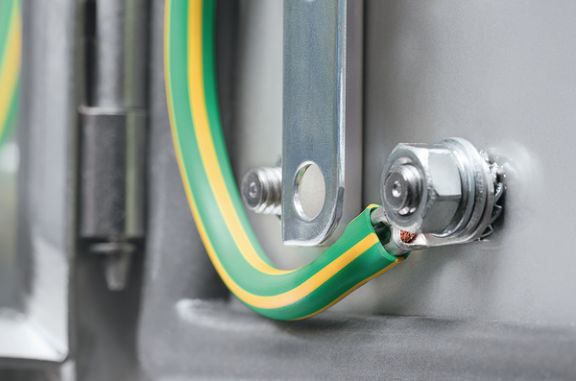

Tubos termorretráctiles imprimibles en diferentes tamaños, colores, diámetros y contracciones

El tubo imprimible TF21 de pared fina se utiliza para la identificación clara de los cables, por ejemplo para identificar la corriente, el neutro y la tierra. El tubo TF21 cuenta con una baja temperatura de encogimiento y está disponible en muchos colores y tamaños. También, su material es retardante de la llama y está  homologado según el UL224 VW1. Gracias a estas características, TF21 cumple y supera muchos de los estándares presentes en la industria.

Otro ejemplo de una tubo de poliolefina flexible de pared fina es el modelo TR27, con retardante de llama.

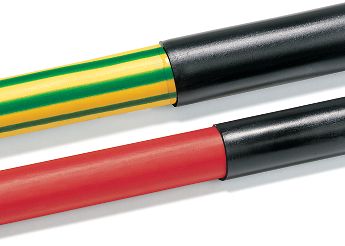

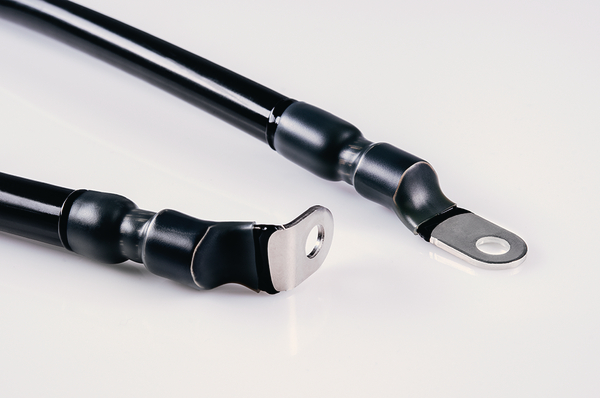

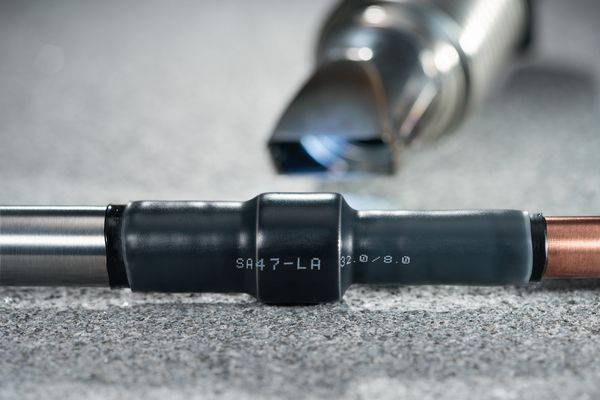

Tubos termorretráctiles con adhesivo

Ideales para un excelente y duradero sellado ambiental

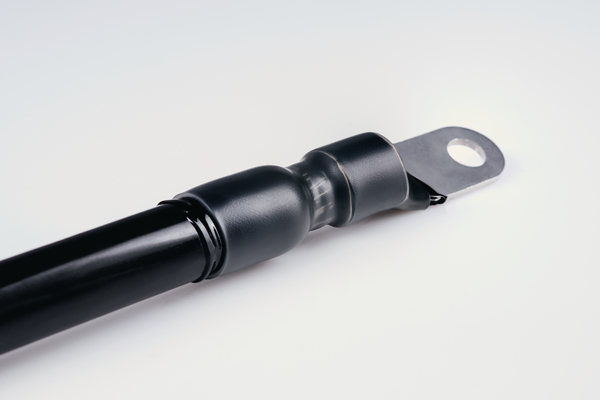

Tubo termorretráctil semirrígido de poliolefina sin halógenos con revestimiento interior de adhesivo termofusible.

Los tubos termorretráctiles revestidos de adhesivo cuentan con una capa interior de adhesivo flexible perfecto para sellar el tubo exterior y la cubierta del cable contra cualquier entrada de agua. También , este revestimiento ofrece una protección mecánica adicional.

Por otro lado, los tubos termorretractiles pared media, revestidos de adhesivo, son perfectos para su uso bajo tierra o alrededor de cables que están enterrados. HellermannTyton cuenta con una amplia gama de tubos forrados con adhesivo con diferentes ratios de contracción y propiedades.

¿Qué son los tubos termorretráctiles con adhesivo?

Los tubos termorretráctiles con adhesivo también son conocidos como tubos de doble pared. En este caso, el tubo cuenta con una cubierta exterior reticulada (poliolefina) y una capa interna de adhesivo. Una vez que se calienta, la pared adhesiva interior se derrite y fluye. Este proceso crea una capa de adhesión que garantiza un ajuste apretado al cable, alambre o conector. Los tubos termorretráctiles con adhesivo son ideales para producir un sellado resistente a la intemperie con una resistencia mecánica adicional y con una excelente protección contra la abrasión.

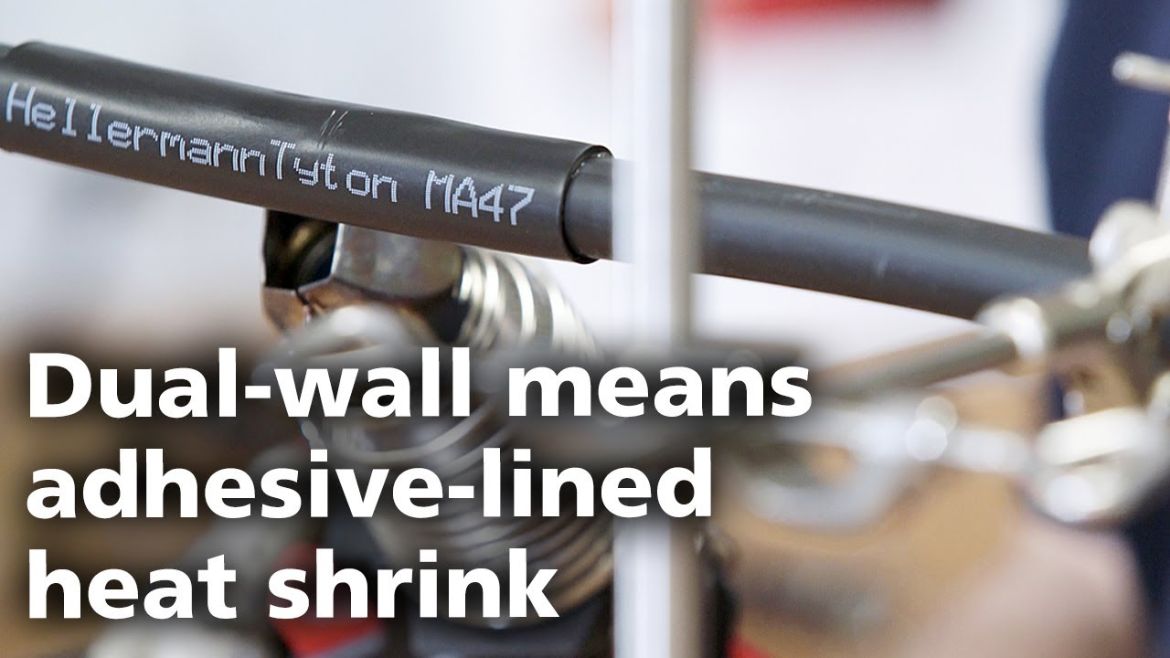

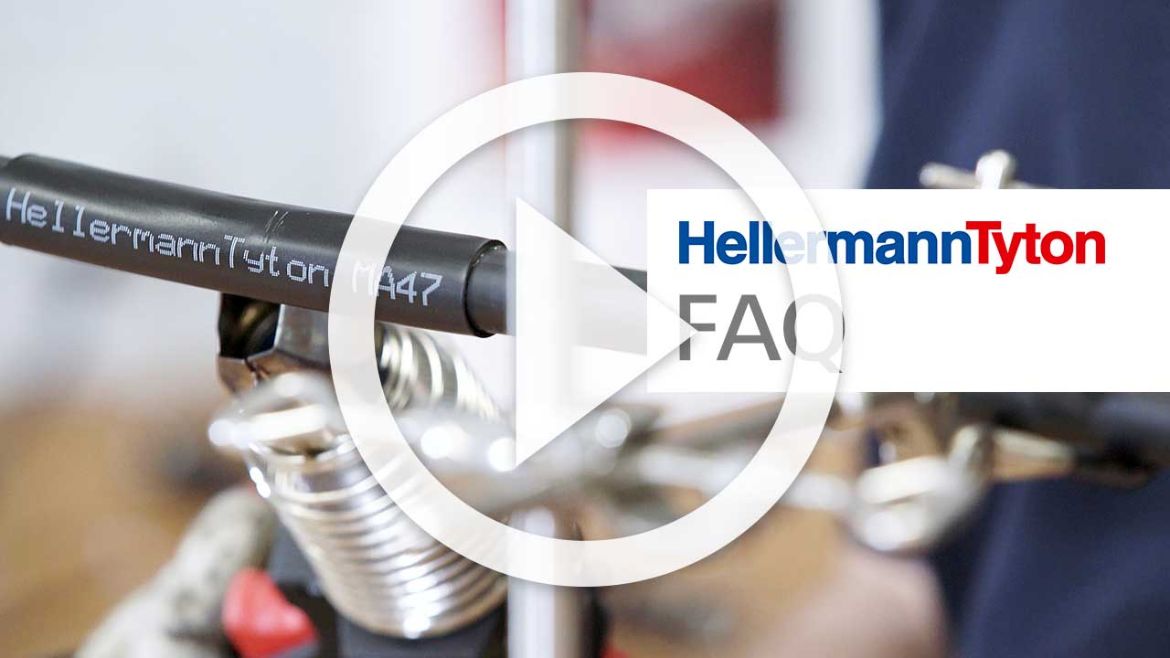

¡Echa un vistazo a este vídeo para conocer con Barry y Mark los tubos termoe¡rretráctiles de doble pared! (No olvides activar los subtítulos)

Tubo termorretráctil MA47

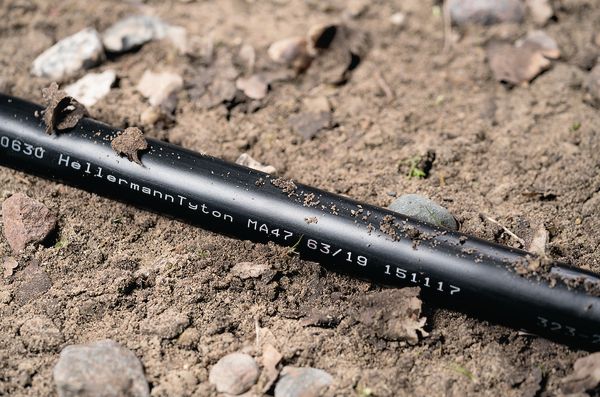

Tubo termorretráctil de pared media con revestimiento adhesivo para aplicaciones de cables por encima y por debajo del suelo

El tubo termorretráctil MA47 de pared media y con revestimiento de adhesivo y de grado de contracción 4:1, proporciona un aislamiento seguro y una óptima protección contra la humedad en las uniones y terminaciones de cables de baja tensión.

El tubo MA47 a base de poliolefina protege contra la humedad y otros impactos ambientales y está indicado para aplicaciones eléctricas sobre y bajo tierra.

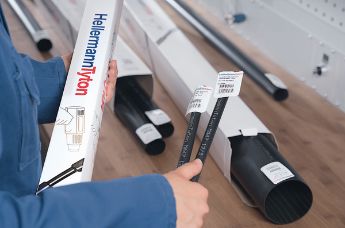

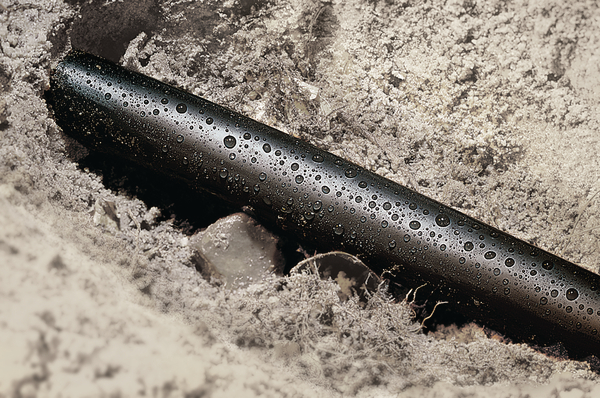

Manguitos de reparación de cables RMS

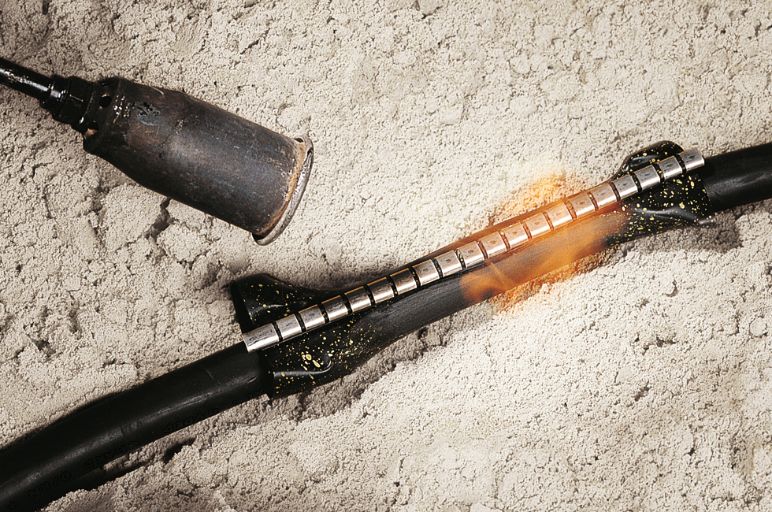

Mantas de reparación de cables RMS de HellermannTyton

El tubo termorretráctil de reparación de cables RMS es una funda envolvente que se usa para reparar y empalmar cables. Su estructura envolvente con revestimiento de adhesivo ofrece un sistema de reparación de cables y sellado estanco y permanente que ahorra una considerable mano de obra.

Este tubo es ideal para la reparación de cables enterrados donde es difícil o imposible instalar productos termorretráctiles convencionales.

Tan solo hay que envolver el manguito de reparación RMS pre-cortado alrededor del aislamiento del cable dañado y fijarlo en su lugar utilizando el riel y el cierre de cremallera suministrados en el pack. Aplica calor con un una pistola de calor para encogerlo y el revestimiento adhesivo se irá derritiendo poco a poco, lo que garantiza un sellado ambiental completo.

Además, este tubo ofrece una ayuda visual para comprobar que el sellado se ha realizado correctamente. El tubo cuenta con unas manchas de pintura termocromática en el exterior del tubo que desaparecen cuando se ha aplicado suficiente calor

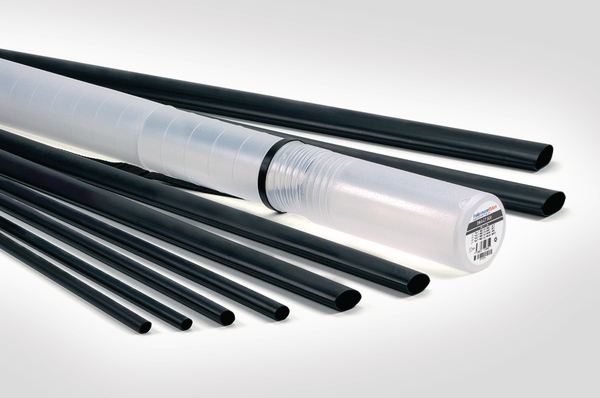

Tamaños de tubos termorretráctiles

¿Cómo elegir el tamaño correcto de tubo termorretráctil?

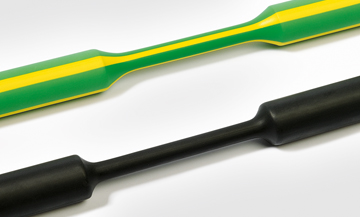

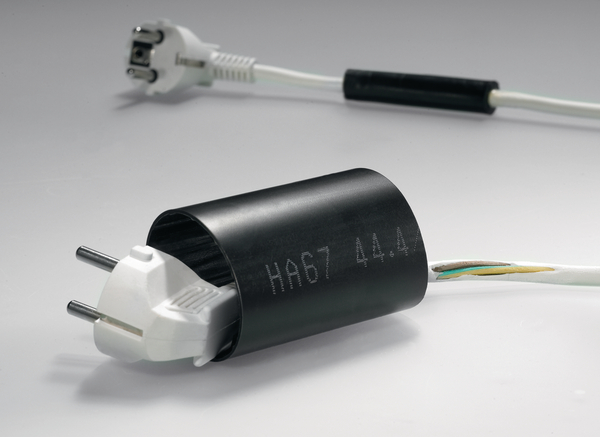

Tubo termorretráctil de contracción 6:1 con adhesivo

Los tubos termorretráctiles tienen diferentes ratios de contracción. Estos ratios describen la proporción máxima en que se reduce el tamaño del tubo durante el proceso de contracción. Si, por ejemplo, el tamaño del tubo termorretráctil se reduce al 50%, su ratio de contracción es de 2:1. En aplicaciones especiales, como el montaje de conectores, se requiere de un diámetro mayor de tubo termorretráctil con un alto ratio de contracción.

El grosor de la pared también juega un papel importante en la búsqueda del producto adecuado. En general, se puede decir que cuanto más grueso sea el cable y mayor sea la carga mecánica, mayor debe ser el espesor de la pared del tubo termorretráctil.

Para encontrar el tubo termorretráctil ideal para tu aplicación, la calculadora de tamaño de tubo y la calculadora de grosor de pared pueden ayudarte.

Calculadora de tamaño de tubo

Kit de montaje HellermannTyton para diferentes tamaños de tubo termorretráctil

¿No estás seguro de si nuestro producto termorretráctil se adapta a tu aplicación específica? Introduce las dimensiones en la calculadora de termorretráctiles de HellermannTyton y comprobará el tamaño. Recomendamos que la funda se contraiga al menos un 20% y no más de un 80% de la dimensión suministrada.

Calculadora de grosor de la pared del tubo

Calculadora de grosor de la pared del tubo termorretráctil

Cuando los tubos termorretráctiles se contraen, tanto el diámetro como el grosor de la pared cambian. Gracias a nuestra calculadora de espesor de pared podrás obtener indicaciones sobre el espesor de pared recomendado para un diámetro concreto. Accede aquí a la calculadora.

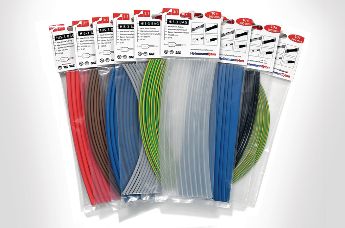

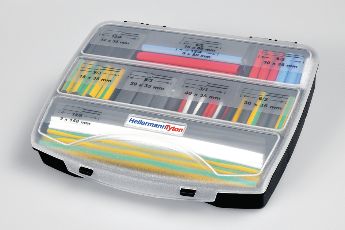

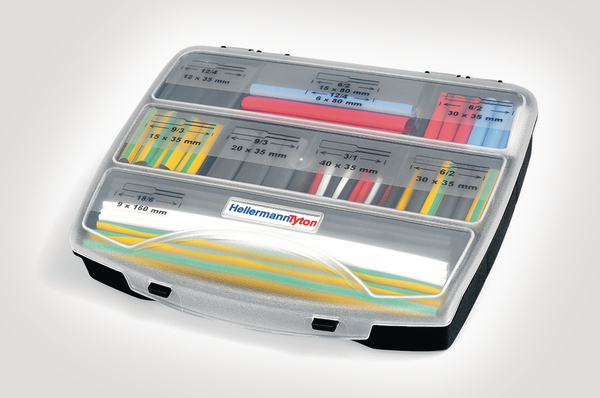

Kits de tubos termorretráctiles surtidos

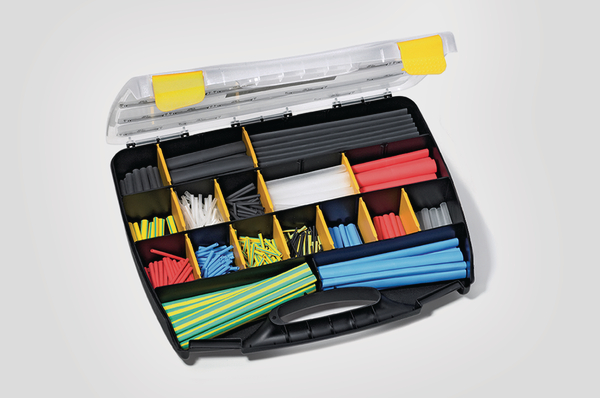

Kit de montaje HellermannTyton para diferentes tamaños de tubo termorretráctil

HellermannTyton ofrece tubos termorretráctiles precortados de pared simple y fina en prácticos kits de montaje. ShrinKit 321 es una familia de cinco surtidos de tubos termorretráctiles.

Con su relación de contracción de 3:1, son los recambios ideales para muchas necesidades de tubos de distintos tamaños.

Elegir el tubo necesario es fácil, ya que el contenido está claramente identificado por tamaño y longitud en la tapa de la caja de surtido.

Material: Poliolefina

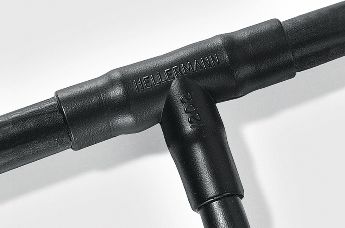

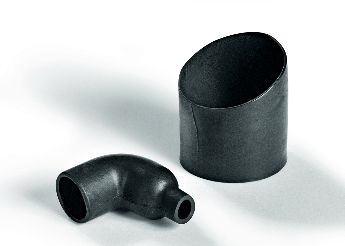

Formas termorretráctiles

Formas con alta rigidez dieléctrica, tenacidad mecánica y resistencia superior

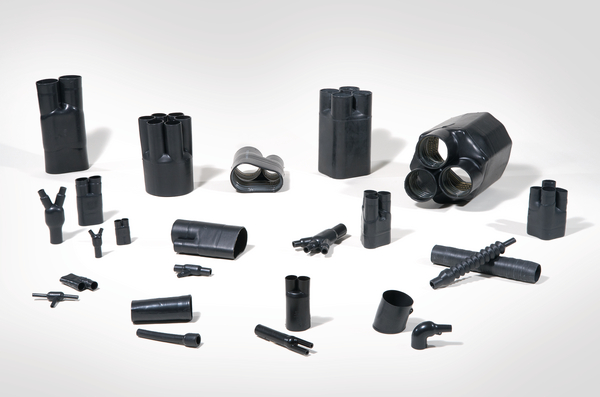

La familia de formas moldeadas por termorretracción de HellermannTyton

Desde botas con forma cilíndrica hasta formas de salida largas, hasta formas de una única o incluso seis derivaciones, formas angulares y formas en T, HellermannTyton ofrece una amplia variedad de formas moldeadas termorretráctiles en diferentes tamaños y materiales. Estas formas se utilizan en diversas áreas, por ejemplo, para aplicaciones en la industria de defensa.

Bota termorretráctil recta con nervio

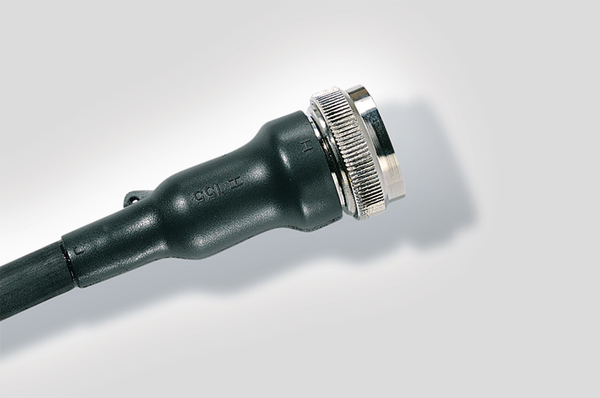

Conexión de tubo termorretráctil para adaptadores circulares ranurados

La serie de formas termorretráctiles Helashrink 150 está diseñada para conexiones con adaptadores ranurados circulares. Además, estas formas cuentan con un labio interior adicional que garantiza un mayor alivio de la tensión.

Además, la serie Helashrink 150 ofrece una excelente protección contra las influencias ambientales. Esta solución en forma de bota termorretráctil se utiliza especialmente en la industria aeroespacial.

Descubre aquí todas las botas termorretráctiles de HellermannTyton.

Bota de ángulo recto con nervio

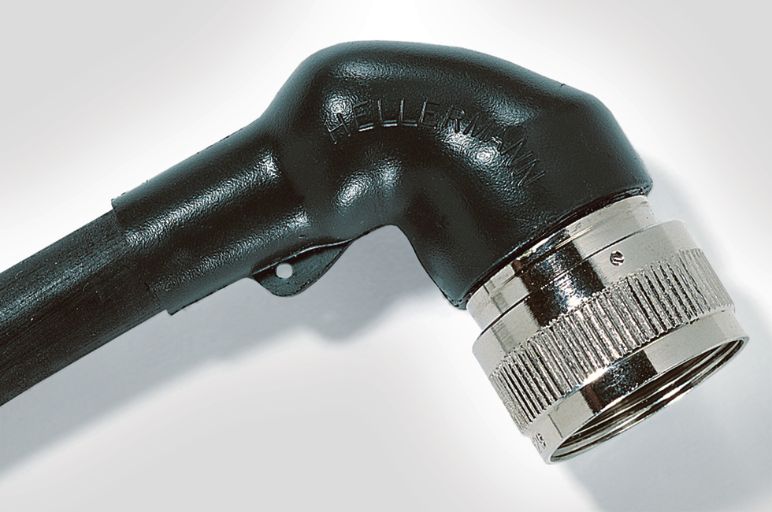

Conexión de tubo termorretráctil en ángulo recto para adaptadores de ranura circular

Las formas termorretráctiles en ángulo recto de la Serie 1100 Helashrink se utilizan junto con un adaptador ranurado circular. Este conector proporciona un buen alivio de la tensión y un excelente sellado ambiental.

Además de las formas en ángulo recto, HellermannTyton también ofrece muchas otras piezas con otras formas para diversas aplicaciones: por ejemplo, botas en ángulo de 45°, salidas en Y, formas de estilo VG, formas en T y muchas más.

Descubre aquí todos las formas en ángulo recto de HellermannTyton.

Capuchones

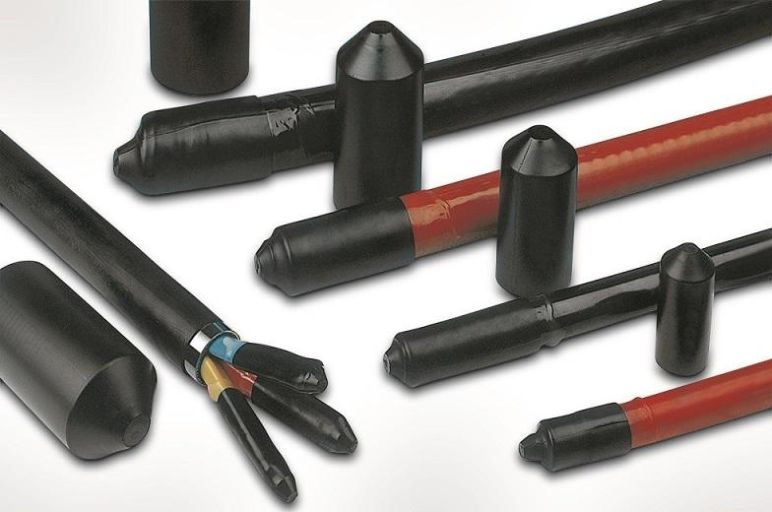

Capuchones termorretráctiles con revestimiento adhesivo para sellar los extremos de los cables

Los Capuchones Termorretráctiles de la Serie Helashrink 1600, son usados como selladores durante el almacenaje o el transporte de cables. Su adhesivo interior actúa como un fantástico sellador medioambiental.

Botas enroscadas

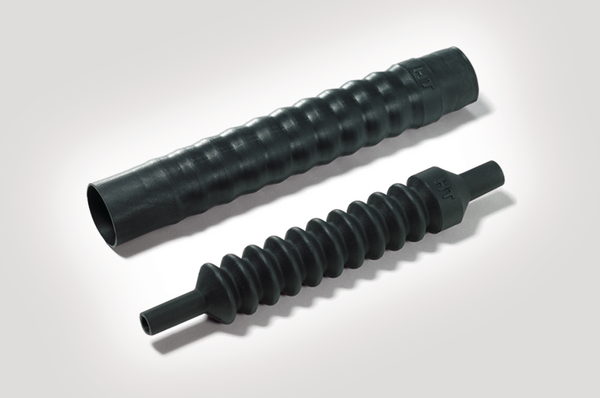

Tubo termorretráctil con revestimiento adhesivo y conexión de labio adaptador para adaptadores circulares ranurados

Las formas termorretráctiles corrugadas de perfil bajo de la Serie Helashrink 313C proporcionan un excelente alivio de tensión y se utilizan para adaptadores con ranuras circulares. Gracias a su revestimiento adhesivo, proporcionan un excelente sellado ambiental.

Su diseño corrugado ofrece una gran flexibilidad ideal para diferentes ángulos de salida del cable. La serie Helashrink 313C se utiliza principalmente en equipos militares y de rendimiento general.

Descubre aquí todos las formas corrugadas de perfil bajo de HellermannTyton.



¿Sabías esto? HellermannTyton también ofrece un adhesivo bicomponente de alto rendimiento. Tiene una enorme fuerza de adhesión y una muy buena resistencia a la mayoría de productos químicos y combustibles.

El adhesivo está especialmente recomendado para su uso con formas termorretráctiles y está disponible tanto en un solo cartucho (V9500) como en formato de juego completo. Para esta finalidad, recomendamos utilizar adicionalmente una pistola aplicadora especial.

Puedes encontrar más información en nuestra guía de selección de formas termorretráctiles para diferentes aplicaciones.

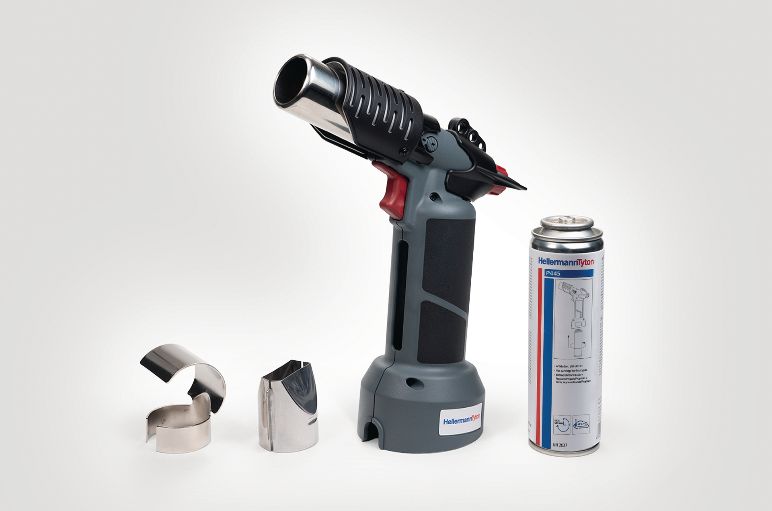

Las pistolas de aire caliente que ofrece HellermannTyton

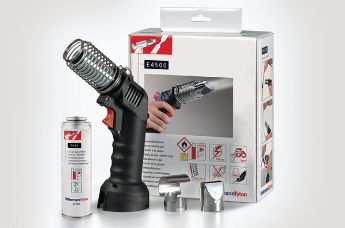

Pistola eléctrica sin cable - a gas

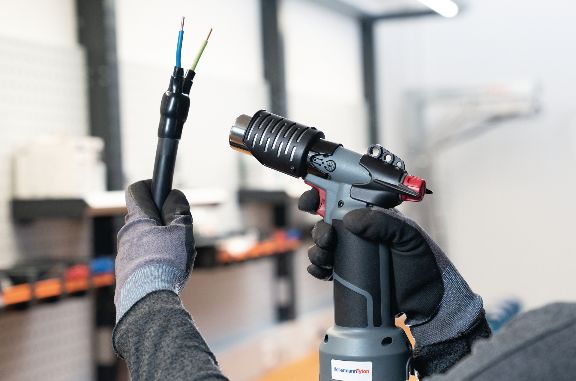

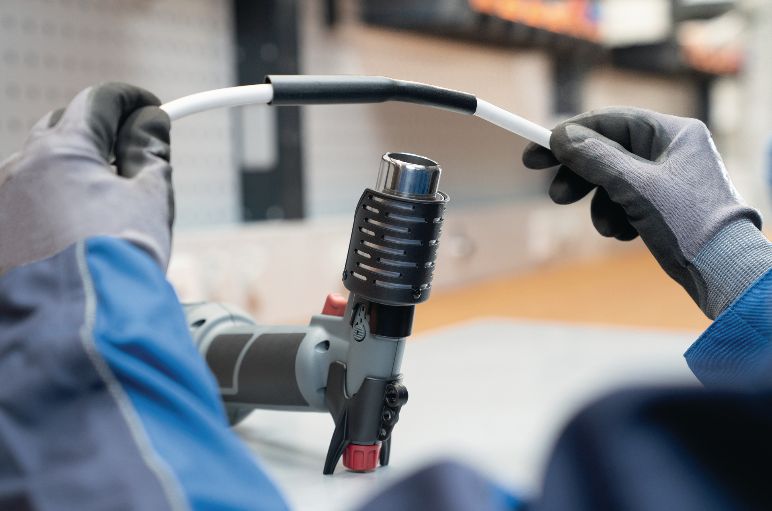

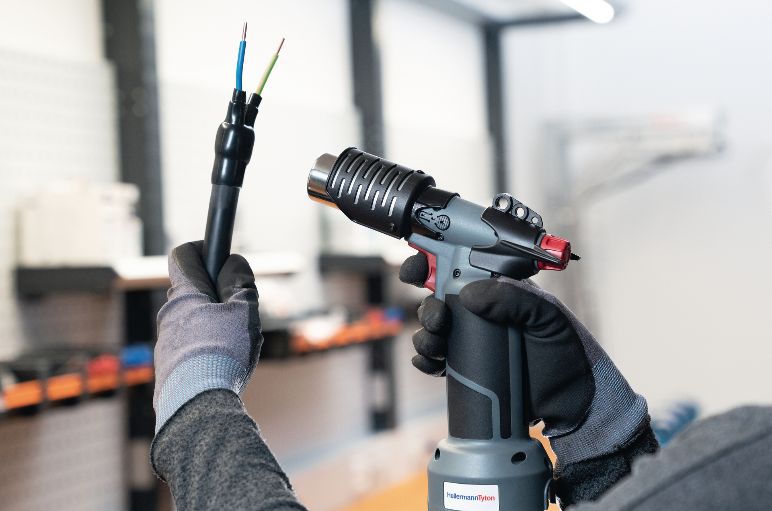

Pistola de aire caliente HG900 de HellermannTyton

Para un manejo óptimo de los tubos termorretráctiles, HellermannTyton ofrece la pistola portátil de calor a gas CHG900. Esta pistola de calor sin cables permite un funcionamiento autónomo sin alimentación eléctrica. Por lo tanto, se puede utilizar en cualquier lugar, por ejemplo, al aire libre o en lugares remotos.

Las áreas de aplicación más populares son, entre otras, los trabajos de mantenimiento y de reparación en los campos de:

  • las instalaciones eléctricas
  • las industria ferroviaria
  • los parques eólicos en alta mar

La pistola de aire caliente CHG900 permite trabajar fácilmente a 360° en todos los ángulos, permitiendo que trabajar incluso a alturas por encima de la cabeza no suponga ningún problema. La pistola de aire caliente sin cable también convence por su facilidad de uso. Si se producen fallos en el encendido de la pistola o en la boquilla de gas, los trabajos de mantenimiento pueden realizarse cómodamente, de forma independiente y sin necesidad de herramientas.

Pistola de aire caliente HG900 de HellermannTyton

Las ventajas más importantes son:

  • Calentamiento instantáneo: sin tiempo de calentamiento
  • 90 minutos de funcionamiento continuo: 3-4 veces más en comparación con las herramientas de batería recargable
  • Respetuoso con el medio ambiente: los cartuchos de gas de acero inoxidable, una vez vaciados por completo, son reciclables
  • Trabajo a 360°: y operación sin manos gracias a la cabina vertical integrada
  • Apto para exteriores: incluso para las condiciones más duras, hasta -8°C
  • Ligera: la herramienta pesa sólo 440g y 555g con el cartucho de gas
  • Fácil mantenimiento: sin herramientas y de forma independiente para reducir el tiempo de inactividad

Como alternativa a la pistola de calor inalámbrica de gas, también puedes elegir una herramienta con alimentación eléctrica.

Pistola de aire caliente - alimentada eléctricamente

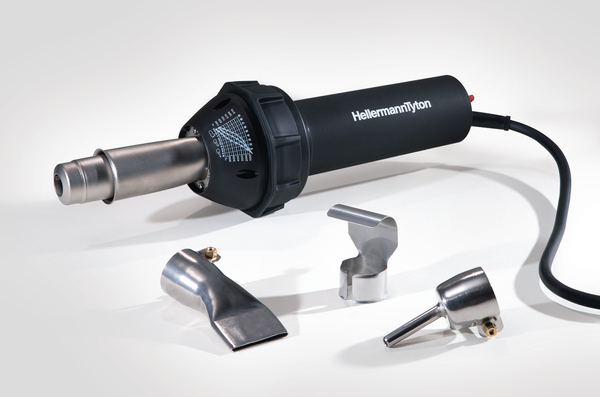

Herramienta eléctrica H6100 para tubos termorretráctiles de HellermannTyton

Esta pistola de calor eléctrica H6100 está diseñada para trabajar con tubos termoretráctiles de pared fina y media, capuchones y formas termoretráctiles. Para obtener el mejor resultado posible en el proceso de retracción, la herramienta está equipada con 3 boquillas de presión diferentes.


  • Potente motor de 1600W
  • Elemento calefactor cerámico que permite alcanzar temperaturas de hasta +700°C
  • Uso seguro en el banco de trabajo gracias al anillo de goma antideslizante
  • Filtro de aire integrado, fácil de limpiar

Preguntas frecuentes

¿Cómo utilizar los tubos termoretráctiles?

  • Paso 1: Para llevar a cabo la contracción de tubos es recomendable empezar el proceso por la mitad del tubo y pasar gradualmente de un extremo a otro siempre pasando por el medio. Así evitarás que quede aire atrapado en el interior del tubo.
  • Paso 2: Los tubos termorretráctiles también se contraerán en su longitud, por lo que este aspecto debe tenerse en cuenta cuando se corte el tubo.
  • Paso 3: Es posible minimizar la reducción del largo si se contrae primeramente con calor los lados del tubo y después la parte central. No obstante, de esta manera el aire puede quedar atrapado y la parte central no se contraerá. Como alternativa, se puede contraer un extremo, el más crítico, para después ir contrayendo el resto del tubo de forma gradual hasta el otro extremo.
  • Paso 4: Si el objeto a cubrir es de metal o conductor de calor hay que tener cuidado y asegurarse de que el objeto es pre-calentado para evitar "puntos fríos" y así conseguir que el tubo quede ajustado y liso.
  • Paso 5: Es recomendable prestar atención a que los cortes sean limpios para poder envolver el tubo en los manguitos de forma correcta. De lo contrario, los bordes irregulares pueden hacer que se separe el tubo del manguito a la hora de retraer el tubo.
  • Paso 6: Es importante tener en consideración la regla 20:80 a la hora de elegir el tamaño del tubo. Esto significa que el tubo escogido debe permitir una retracción mínima del 20% y máxima del 80%.
  • Paso 7: Debes asegurarte de que el lugar donde vas a realizar la retracción esté bien ventilado.

¿Qué parámetros hay que tener en cuenta para elegir un tubo termoretráctil correctamente?

  • Grosor de la pared:  El grosor del material debe indicarse en mm y corresponde al tamaño de la pared una vez que el tubo se ha contraído por completo. Los tubos termorretráctiles se clasifican según en pared fina, pared media y pared gruesa. Los tubos termorretráctiles también están disponibles con un revestimiento adhesivo interior o también son llamados tubos de doble pared.
  • Diámetro: Para los tubos de pared fina de contracción 2:1 (tubo estándar), el diámetro suele venir en pulgadas. Para tener una referencia, 25,4 mm es igual a 1 pulgada.
  • Ratio de contracción: En función del material utilizado y del grosor de la pared, los tubos termorretráctiles pueden ser retractilados a diferentes ratios de contracción. El ratio de contracción indica la proporción en la que se contrae el tubo (es decir, se compara el tamaño del diámetro suministrado con el diámetro obtenido tras la contracción). Este ratio oscila entre 2:1 y 6:1. Cuanto mayor sea el ratio, mayor será el diámetro del objeto que el tubo puede cubrir.
  • Encogimiento longitudinal: Los tubos termorretráctiles no sólo encogen en diámetro, sino también en longitud. Este cambio longitudinal después de la contracción se indica con un porcentaje.
  • Temperatura mínima de contracción: No todos los tubos encogen a la misma temperatura. Esto depende mucho del tipo de material del que están hechos y también del grosor de la pared.
  • Temperatura de trabajo: La temperatura de trabajo varía según el tipo de tubo. Esto depende del material del tubo. A la hora de seleccionar el tamaño correcto, se recomienda seguir la regla de 80:20 descrita anteriormente.

Los tubos termorretráctiles se utilizan en el montaje general de mazos de cables. Esto incluye el aislamiento, la identificación y la protección mecánica contra la abrasión, así como su diseño estético.

¿Qué pistolas de aire caliente ofrece HellermannTyton?

Pistola de aire caliente HG900 de HellermannTyton

Las pistolas de aire caliente son adecuadas para procesar una amplia variedad de tubos termorretráctiles y marcadores de alambre termorretráctil, así como formas moldeadas o fundas termorretráctiles, formas de transición, capuchones y fundas de reparación de cables.

En HellermannTyton puede escoger entre las siguientes pistolas de calor:

CHG900: pistola de calor inalámbrica, alimentada por gas
H6100: herramienta eléctrica de aire caliente

Para más información sobre estas herramientas, visita esta página web.
