Canaleta para Cables: canaletas eléctricas de pvc, libres de halógenos, adhesivas y ranuradas

Canaleta para cables. Mantén todos los cables organizados.

Realice una instalación de paneles de calidad gracias a las Canaletas para Cables HelaDuct.

  •   Puedes trabajar con los cables de una forma más segura y eficaz.
  •   Puedes instalar un panel de aspecto profesional, fiable y más fácil de mantener para el cliente.

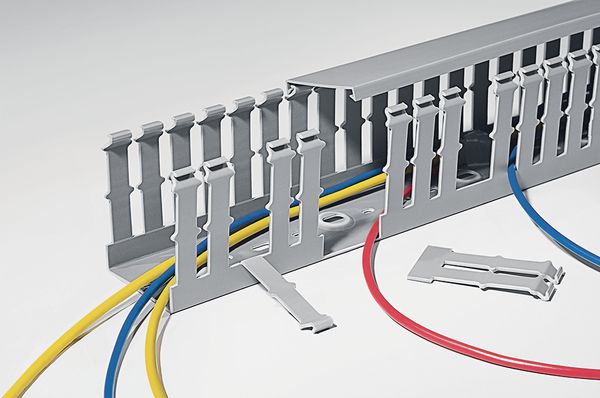

canaleta ranurada para instalación de cuadros eléctricos gris de HellermannTyton

Ventajas de los canales para cable HelaDuct:

  1. HelaDuct es un sistema que incorpora innovadores sujetacables montados de forma segura para obtener un resultado duradero y ordenado dentro del panel.
  2. Sus bordes lisos, evitan daños en el aislamiento del cable, además de lesiones en las manos y en los dedos.
  3. Las pestañas se pueden quitar rápida y fácilmente sin dejar bordes afilados, doblando manualmente la pestaña por la muesca.

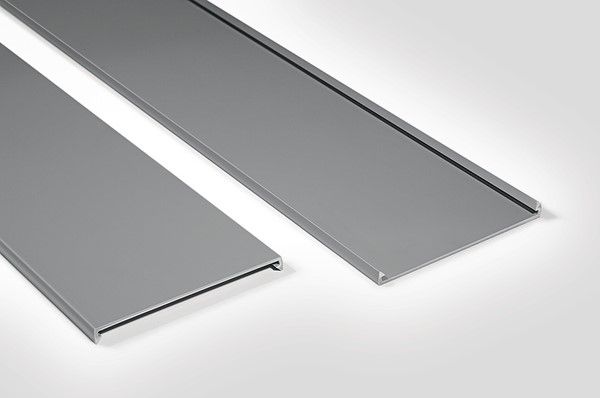

  4. Las tapas son fáciles de montar y quitar, se mantienen con seguridad incluso en una posición vertical y bajo vibraciones. Por ejemplo en un barco, en un tren o en un parque eólico.

Resumen de productos

Descubre aquí cómo proteger y organizar tus cables:

Descubre en este vídeo más información sobre una óptima protección para cables e instaladores:

Canal ranurado para cables

La gama de canaleta ranurada para cables HelaDuct cubre una amplia gama de anchuras (entre 15 -150 mm) y alturas (hasta 100 mm).

Todos los productos presentan una perforación de base según DIN EN 50085.

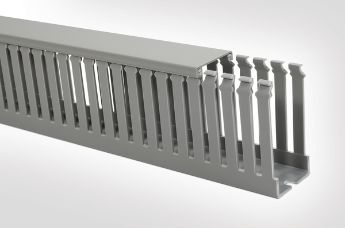

Canaleta ranurada de PVC gris para instalación de cuadros eléctricos HellermannTyton

1) La canaleta ranurada de PVC está disponible en tres versiones:

Estas canaletas se utilizan para el ruteado y la protección de cables en cuadros eléctricos.

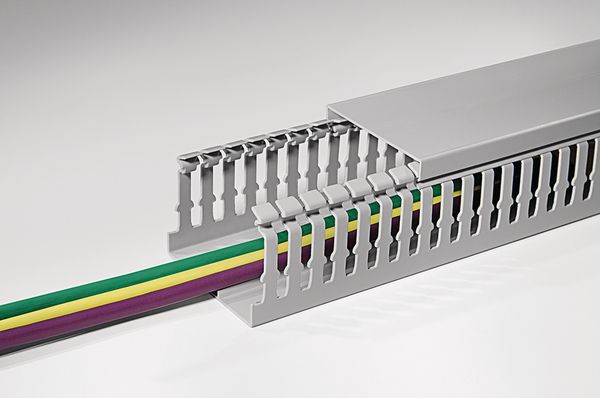

canal de cables ranurado para paneles de control gris HellermannTyton

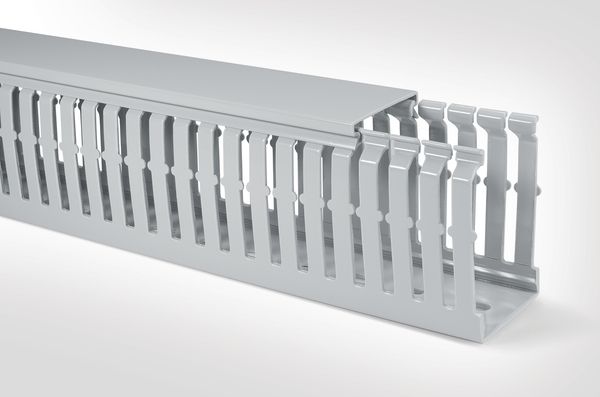

2) La canaleta ranurada libre de halógenos HelaDuct HTWD-HF se utiliza para la organización y protección de cables en cuadros eléctricos en los que se necesita una alta seguridad personal o material en caso de incendios, como por ejemplo en áreas de transporte público, en túneles, en centros de procesamiento de datos o en edificios públicos.

Principales ventajas:

  • Excelentes propiedades de resistencia al fuego
  • Ranuras estrechas óptimas para aquellos cables de pequeño diámetro

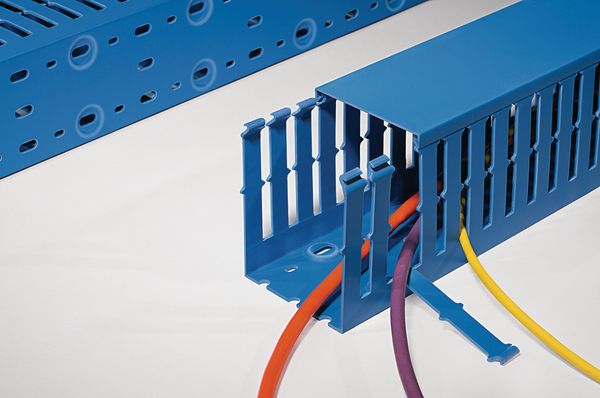

Canaleta para cables azul para proteger cableados intrínsicamente seguro de HellermannTyton

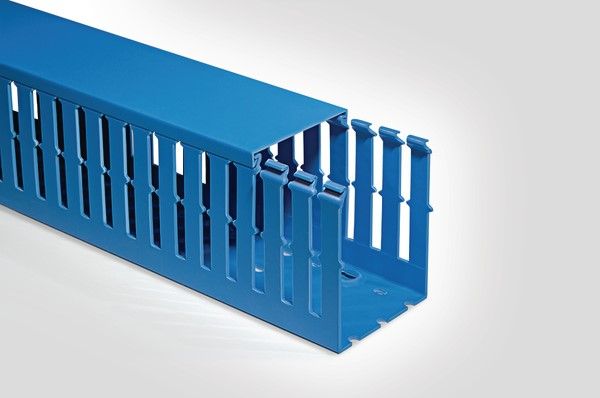

3) Las canaletas ranuradas HelaDuct HTWD-PWB, también están disponibles en color azul para identificar el cableado de seguridad de forma intrínseca.  Este canal es muy utilizado en plantas químicas o en cualquier otro lugar donde existan (o puedan estar presentes) gases explosivos.

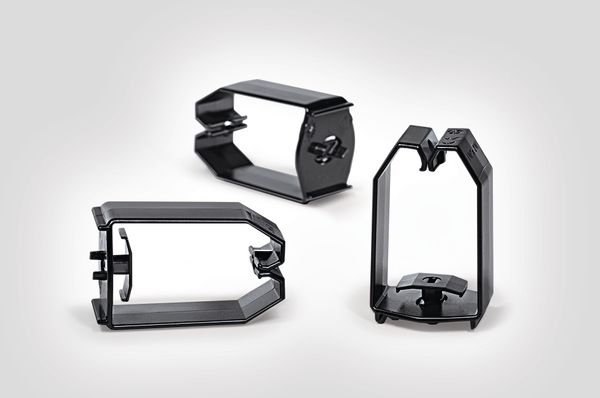

Retenedores de cables HelaDuct y otros accesorios

Mantén tu cuadro ordenado y ahorra tiempo y costes con los retenedores para cables HelaDuct y otros accesorios.

La gama de productos HelaDuct cuenta con dos retenedores para cables diferentes:

1. Los retenedores HelaDuct HTWD-BWR , para el cableado del canal.
2. Los retenedores HelaDuct HTWD-NFWR y HTWD-WFWR, para el montaje sobre el canal.

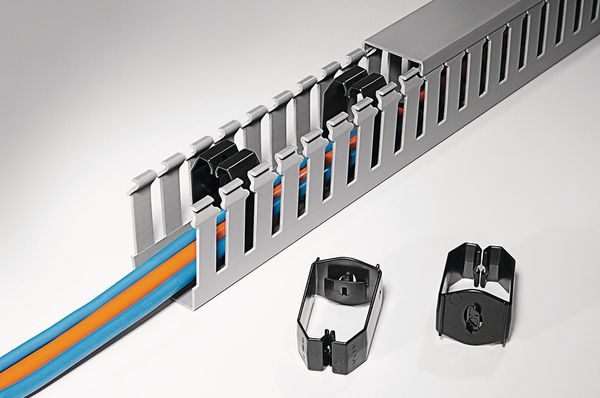

Retenedores para cables para colocar en canaleta para cables HelaDuct de HellermannTyton

Los retenedores HelaDuct HTWD-BWR  son fáciles y rápidos de montar y sujetan los cables firmemente, especialmente cuando las canaletas para cables se instalan de manera vertical en el techo.

Estos retenedores ofrecen una fijación más segura y robusta que las soluciones convencionales con adhesivos ya que éstos quedan mecánicamente fijados a la canaleta.

La fijación de los retenedores en las canaletas para cables es muy sencilla. Los retenedores HTWD-BWR se bloquean de forma segura en el canal simplemente presionando y girando un destornillador.



Principales ventajas:

  • El anclaje mecánico es totalmente seguro y no se debilita en entornos cálidos.
  • El anclaje permanece dentro del punto de montaje y no sobresale por debajo de la superficie de la base del canal.
  • Reduce la tensión en los dientes de los canales, especialmente en las esquinas y elimina el abultamiento en la pared lateral.
  • Se adapta cómodamente en la canaleta garantizando una mínima pérdida de espacio de instalación.
  • Disponible para todos los tamaños de canales de anchura y altura superior a 40 mm



Retendores para canaleta de cables HTWD-NFWR y HTWD-WFWR de fácil inserción y con sujección segura de los cables

Los retenedores HTWD-NFWR y HTWD-WFWR se insertan fácilmente en las pestañas manteniendo los cables en su lugar cuando se retira la tapa.

Principales ventajas:

  • Previenen que los cables se caigan incluso en posición vertical.
  • Un solo retenedor para cualquier anchura de canal: la longitud se puede ajustar al ancho del canal.
  • La altura se puede ajustar libremente.
  • No bloquea la inserción de cables en las ranuras.

La fijación e instalación en las pestañas del canal es muy sencilla. HTWD-NFWR y HTWD-WFWR sostienen los cables en su posición incluso cuando se quita la tapa.

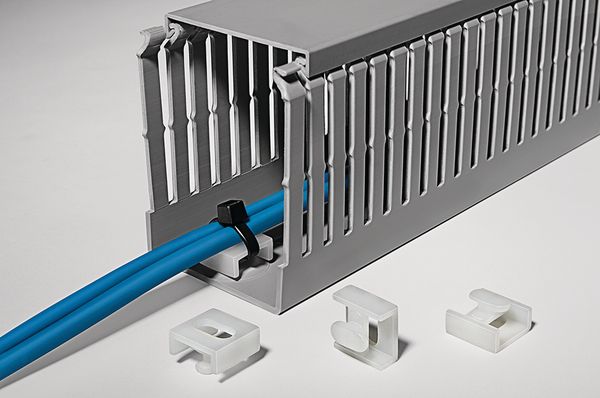

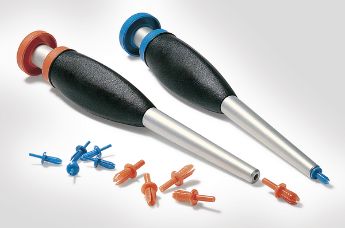

Canaleta para cables HelaDuct HTWD-CTH para montaje de conductos en rieles DIN de HellermannTyton

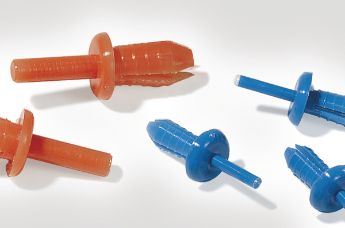

El retenedor HelaDuct HTWD-CTH se utiliza para anclar con seguridad una brida a la base de un canal. El retenedor HTWD-TL se utiliza para fijar el bloque de montaje de carril HTWD-RB  al conducto con el fin de montar el conducto en rieles DIN.

Principales ventajas:

  • Sujeta firmemente los componentes en su lugar.
  • Colocación sencilla y rápida de bridas gracias a los retenedores HTWD-CTH.
  • Fijación en flecha que se queda dentro del punto de montaje sin sobresalir por la parte inferior de la base de los canales.





Haz clic AQUÍ para conocer nuestra gama completa de productos para cuadros eléctricos.


"No luches por cada centímetro cúbico". Ahorra tiempo y espacio con nuestros productos.

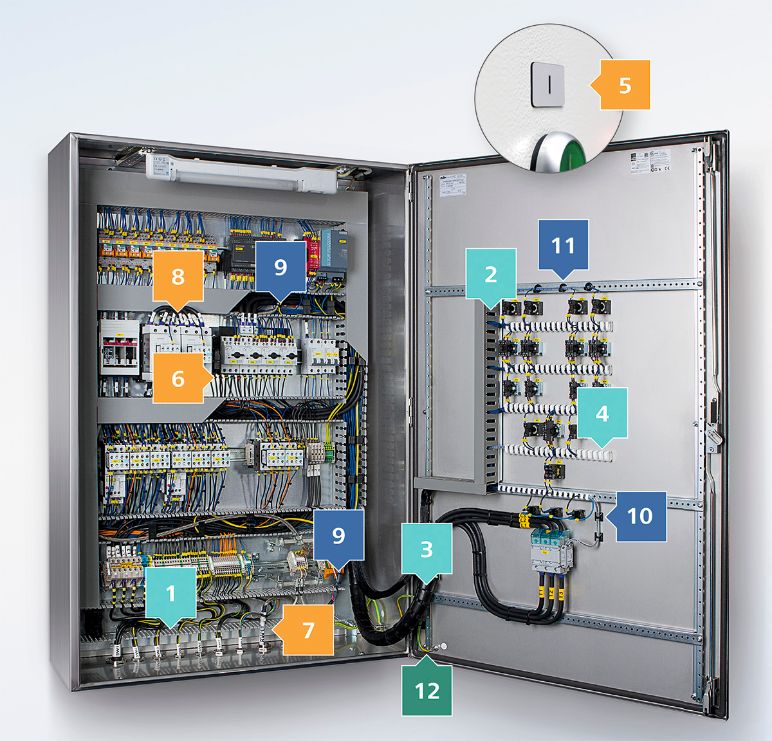

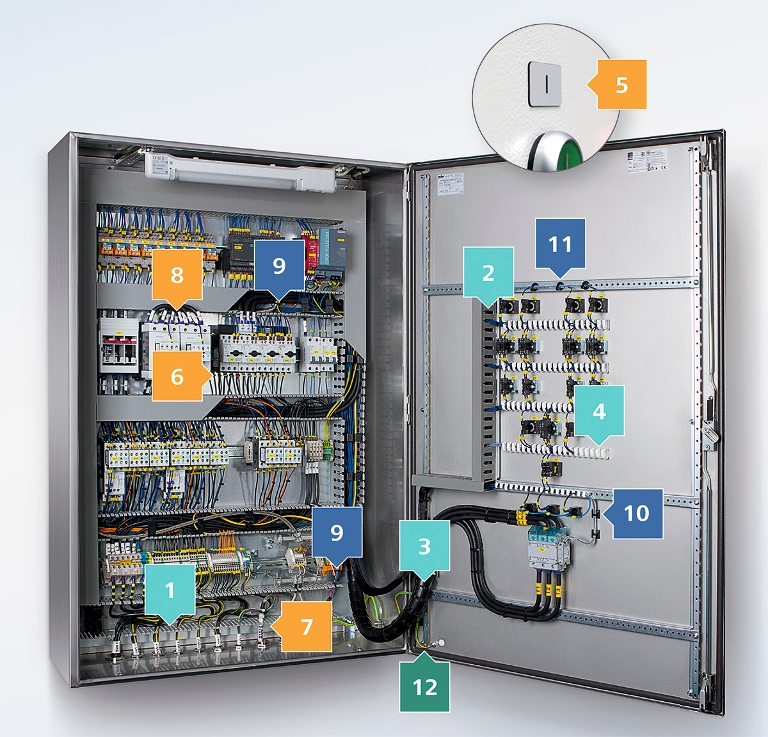

Cuadro Eléctrico con bridas, canal ranurado, funda trenzada, organizador de cables, etiquetas y accesorios de identificación de cables HellermannTyton

Protección de Cable:

  1. HelaDuct HTWD-PN: Canaleta para cables de pequeño diámetro. Retira las pestañas de manera fácil y segura utilizando los puntos de perforación. Nervios y ranuras especialmente estrechas.
  2. HelaDuct HTWD-PW: Canaleta para cables de mayor diámetro.
  3. Helawrap HWPP: Solución ideal para unir y proteger cables y mangueras.

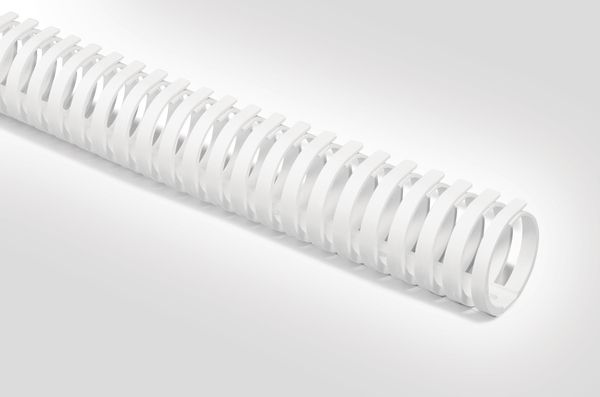

  4. HelaDuct Flex: Canales flexibles para garantizar una mayor claridad en la gestión del ruteado, incluso en el paso de puertas

Identificación de Cable:

  1. Etiquetas de Panel: Alternativa económica a las tradicionales placas de plástico grabadas. Sin necesidad de fijación adicional y fácil de imprimir in situ.
  2. WIC: Marcadores para cables. Señalización rápida y fácil. Ideales para tareas de mantenimiento.
  3. Helatag 1209: Etiquetado resistente con excelente protección contra la humedad y la abrasión mecánica gracias a su lámina protectora.
  4. Bridas para cables IT: Bridas con placa de identificación ideales para etiquetar y agrupar cables.

Bridas y Sistemas de Fijación de Cables:

  1. Serie Q : Bridas con cabezal abierto de fácil uso que ofrecen un tiempo de instalación hasta un 25% más rápido.
  2. SolidTack: Sujetacables con una alta resistencia adhesiva, incluso en superficies de baja energía.
  3. BRIDAS T50R0SFT6: Bridas cuyo dentado exterior permite proteger los cables en el atado. Las bridas de fijación en cabeza de abeto, permiten una fijación variable, en función del espesor de la chapa.

Aislamiento de Cables:

  1. HIS-3: Tubos Termoretráctiles para el aislamiento eléctrico general que ofrecen una elevada protección contra la corrosión y la abrasión mecánica.

Preguntas frecuentes

¿Qué son las canaletas para cables?

Las canaletas para cables son canales rectangulares diseñados para proteger, organizar y guiar los cables eléctricos. Se trata, generalmente, de canales que están abiertos por los lados y que se utilizan principalmente en zonas de instalaciones donde los cables se conectan a la red eléctrica.

Las canaletas para cables permiten un tendido vertical, horizontal o invertido. De acuerdo con las normas básicas de instalación eléctrica, el tendido se realizará siempre en paralelo o en perpendicular. Las canaletas para cables desempeñan un papel crucial en la gestión y la protección de los sistemas de cableado de los cuadros eléctricos que exigen un alto nivel de seguridad para el personal y los materiales.

¿Canaletas para cables abiertas o cerradas?

Las canaletas para cables cerradas, generalmente, están diseñadas para conducir cables a grandes distancias, mientras que las que tienen aberturas (a veces ampliables) están hechas para el enrutamiento individual y la gestión de cables en destino. Por lo tanto, una aplicación habitual de las canaletas para cables abiertas son los armarios de distribución.

¿Cuáles son las ventajas de utilizar canaletas para cables?

Además de proteger, organizar y guiar los cables, las canaletas ofrecen otras ventajas:

  • Mayor seguridad: las canaletas para cables proporcionan una barrera protectora que reduce el riesgo de accidentes causados por cables expuestos o por el contacto accidental con componentes eléctricos.
  • Fácil mantenimiento: el acceso y mantenimiento de los cables dentro de las canaletas es sencillo y eficiente, lo que ahorra tiempo y esfuerzo durante la resolución de problemas o las actualizaciones.
  • Reducción de interferencias: la separación de cables que permiten las canaletas para cables reduce las posibles interferencias electromagnéticas (EMI).

¿Cuáles son las características de calidad más importantes de los canales de cableado?

La calidad de los conductos de cableado puede evaluarse en función de una serie de factores duros y blandos. Entre los factores duros están las dimensiones y perforaciones estandarizadas, que garantizan una compatibilidad constante. La resistencia a las llamas y la ausencia de halógenos son cruciales para la seguridad en caso de incendio. Los factores blandos, como una superficie lisa y sin rebabas, ayudan a evitar lesiones y daños en los cables. También es importante un sistema de fijación eficaz. La facilidad de instalación y la fijación segura de la cubierta aumentan la facilidad de uso.

¿Cómo elijo el tamaño de canaleta adecuado para mi proyecto?

La elección del tamaño adecuado de la canaleta para cables depende del número y el diámetro de los cables que necesite alojar. Mida el tamaño total del haz de cables y la longitud necesaria y seleccione una canaleta que pueda alojar cómodamente los cables, dejando espacio para futuras ampliaciones y ventilación. Normalmente, las canaletas para cables pueden cortarse fácilmente a la longitud adecuada con una sierra pequeña (se recomienda que sea de dientes finos; por ejemplo, una sierra para metales).

Para la distribución final en determinados niveles dentro del armario, se aconseja utilizar pequeños conductos de cables para optimizar el uso del espacio. Un buen producto para ello es HelaDuct flex.

¿Por qué se utilizan canaletas para cables en la construcción de paneles?

Para un constructor de paneles es importante que estos sean claros y flexibles. Por lo tanto, puede ser una buena idea combinar varios tipos de protección y etiquetado de cables. Con nuestras canaletas para cables, un cuadrista que se preocupa por la calidad puede:

  • Instalar cables de forma segura y eficiente.
  • Optimizar el espacio con una disposición compacta de los cables y garantizar un uso eficiente.
  • Acceder fácilmente a las conexiones eléctricas del cuadro y realizar su mantenimiento.

¿Qué son las canaletas para cables "DIN"?

Las canaletas para cables DIN son específicas para unas determinadas dimensiones externas de altura y anchura. Estas dimensiones se basan en la norma DIN 43659, que ya ha sido retirada, pero que se sigue utilizando ampliamente en el sector. Las dimensiones DIN incluyen incrementos de tamaño como 20, 25, 75/2, 50, 75, 100, 125 para anchura y altura.

Las medidas métricas son un sistema diferente al DIN. Incluyen más combinaciones de altura y anchura. Tanto los canales métricos como los DIN utilizan unidades de medida métricas -basadas en metros- en contraposición a las unidades de medida imperiales (sistema anglosajón).

DIN también puede referirse a la normalización de la perforación inferior de la canaleta. La perforación se utiliza al montar el conducto en el armario. La posición de los orificios alargados solía especificarse en la norma DIN 43659. La normalización sigue presente, por ejemplo, en la norma actual DIN EN 50085-2-3. Cuando se busque una perforación normalizada según la norma DIN, debe utilizarse la norma DIN EN 50085-2-3.
