Productos de conectividad

Introducción

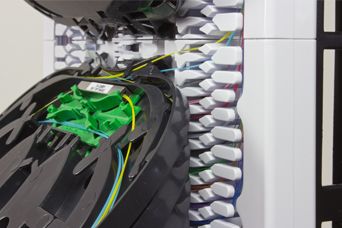

Introducción a productos de conectividad Hellermanntyton

HellermannTyton es un líder consolidado e innovador en el suministro de soluciones globales de infraestructura de red, que ofrece una amplia gama de productos de cableado estructurado de alta calidad y alto rendimiento. Nuestra amplia gama de productos incluye diferentes opciones para sistemas de Categoría 6A y Categoría 6, así como nuestro sistema líder RapidNet preterminado.

Con una amplia gama de soluciones de alojamiento de fibra óptica, así como opciones de gestión de la fibra, incluyendo el Sistema de Gestión Integrado, el suministro de soluciones de HellermannTyton para los sectores de banda ancha y de Fibra hasta el hogar (FTTX) ha ido creciendo de forma constante.

Forma parte del grupo HellermannTyton, líder del mercado de la gestión de cables que presta servicio a los mercados de las comunicaciones, la construcción, los servicios públicos, la automoción y la industria aeroespacial, y está presente en 39 países de todo el mundo.

RapidNet pre-terminado

RapidNet pre-terminado

RapidNet casete de fibra óptica

El sistema RapidNet ofrece muchas ventajas con respecto a una solución estándar de acabado en obra. Puede reducir el tiempo de instalación hasta en un 95% y, al estar precomprobado, sólo será necesario un mínimo de pruebas in situ una vez instalado. La solución precomprobada ofrece un alto rendimiento en todos los formatos, incluyendo la Categoría 6A y la Categoría 6 en cobre y OM4, OM3, OS2 y OS1 en fibra.


Las soluciones de categoría 6A y de fibra soportarán redes de alta velocidad de 10G y superiores. Se pueden conseguir puertos de alta densidad utilizando fibra RapidNet, con conectores MTP que proporcionan hasta 144 fibras por casete o hasta 576 fibras en un espacio de rack de 1U.


RapidNet permite un enfoque más ecológico de las infraestructuras de cableado. Dado que cada paquete RapidNet se fabrica y se entrega en longitudes preestablecidas, se reducen los residuos de cableado y de embalaje in situ. Además, como RapidNet se fabrica en el Reino Unido, el impacto medioambiental del transporte se reduce considerablemente. Los reducidos tiempos de instalación hacen que RapidNet sea la solución ideal para los proyectos cotidianos, las instalaciones de tiempo crítico y la recuperación de desastres, donde el tiempo de inactividad de la red debe reducirse al mínimo.

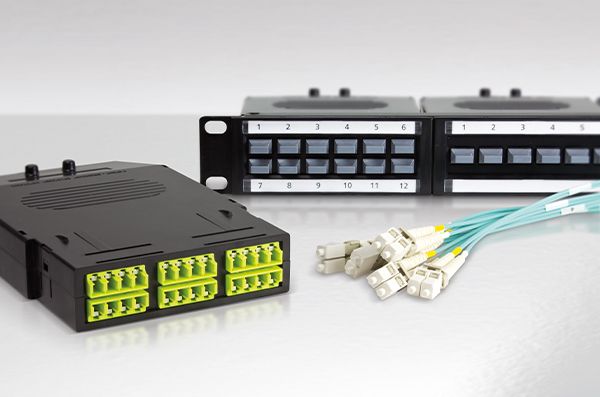

RapidNet Fibra

La amplia gama de fibra RapidNet de HellermannTyton se ha desarrollado con las crecientes demandas de redes y centros de datos de alto rendimiento y alta velocidad. Disponible en OM4, OM3, OS2 y OS1, la fibra RapidNet ofrece una serie de opciones de conectividad, como casetes MTP, LC y SC.Casetes LC e SC.

Casetes LC y SC

Casetes LC y SC casetes de fibra

Los casetes LC están disponibles en formato estándar y codificado. Los casetes RapidNet LC y SC estándar ofrecen una gama de opciones que incluyen el modo simple o múltiple, 12 o 24 puertos en LC y 6 o 12 puertos en formatos SC. Los casetes también ofrecen 2 opciones para la parte posterior del casete; un cable terminado con un sistema de alivio de tensión o con conectores MTP para permitir el uso de 12 o 24 cables MTP.

Casetes MTP VHD

Casetes MTP VHD RapidNet de 6 o 12 puertos

MTP VHD RapidNet está disponible con 6 o 12 puertos MTP presentados en la parte frontal del casete. El conector MTP puede suministrarse con 12 o 24 núcleos, (6x24) o (12x12), lo que permite un máximo de 144 fibras en un solo casete, o 576 fibras en un panel RapidNet de 1U.

RapidNet cobre

Las soluciones de cobre de RapidNet ofrecen al instalador o al usuario final una gran capacidad de elección y flexibilidad en ambos extremos, ya sea de casete a casete, de casete a una segunda alternativa o a otra de las diversas posibilidades.

Casete de 6 puertos

Casete de 6 puertos RapidNet Hellermanntyton

El casete de 6 puertos de RapidNet viene en un formato estándar con 4 casetes, encajando éstos en el panel de RapidNet. El panel estándar admite todos los casetes UTP de Categoría 6A y Categoría 6, con un panel separado disponible para las soluciones de 6 puertos blindados. Tanto las soluciones UTP como FTP Cat 6A superan los criterios de rendimiento estándar del sector para soportar una red 10G. El sistema UTP Categoría 6A está disponible en una gama de diferentes variaciones de conectores de colores estándar, lo que permite la segregación de la red.

Casete de 4 puertos

Casete de 4 puertos  RapidNet Hellermanntyton

 Disponible en categoría 6, el casete de 4 puertos viene con su propio panel RapidNet que proporciona 24 puertos en un espacio de 1U. El casete de 4 puertos ofrece una solución ideal para aplicaciones de escritorio y "hasta el escritorio" en la mayoría de las oficinas comerciales y entornos educativos.

Casete de 12 puertos

Casete de 12 puertos de alta intensidad

El casete de 12 puertos es la solución de alta densidad de RapidNet, con 48 puertos en 1U. Disponible en la categoría 6, el casete de 12 puertos proporciona un soporte de etiquetado ampliado que viene en el casete RapidNet para acomodar el aumento de información que se quiere hacer disponible. El casete de 12 puertos también es compatible con el panel RapidNet Hybrid, que ofrece una combinación de conectividad de cobre y fibra en 1U de espacio.

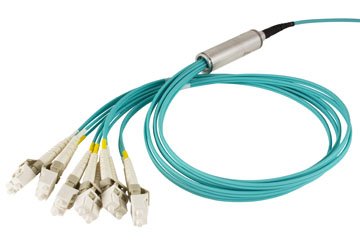

Opciones de extremidades

Opciones de extremidades para conectores MTP y cables troncales

Los casetes de fibra RapidNet también pueden suministrarse con conectores MTP en la parte posterior. Para estos cassettes RapidNet, HellermannTyton ofrece una gama de cables troncales MTP, así como montajes MTP a ventilación, tanto en formato LC como SC. Si bien el conjunto RapidNet de casete a casete es el más utilizado en aplicaciones de armario a armario y de centro de datos, la gama RapidNet ofrece una flexibilidad adicional con otras posibilidades de "extremo", como RJ45 y Pod.


Fibra

  •  Cassette para el Backbone MPT
  •  Casete para la salida del ventilador MTP
  •  Casete para LC Fan Out
  •  Casete para SC Fan Out

Cobre

  •  Casete para Jack
  •  Casete para la salida
  •  Cassette para Pod
  •  Casete para el GOP
  •  Casete para RJ45
  •  Casete para extremo desnudo

Opciones y accesorios predeterminados

El sistema predeterminado RapidNet ofrece una gran flexibilidad de conectividad tanto en fibra como en cobre. Para aumentar esta flexibilidad y satisfacer los requisitos de los instaladores y las diversas aplicaciones que utilizan RapidNet predeterminado, HellermannTyton ha desarrollado una gama de soluciones de gestión de paneles y cables que complementan la gama RapidNet.


Paneles

  • Panel de cobre/fibra RapidNet de 6 puertas
  • Panel de cobre RapidNet de 12 puertas
  • Panel cerrado de 6 puertos RapidNet
  • Panel RapidNet de 4 puertas
  • Panel híbrido RapidNet
  • Panel angular RapidNet - para usar con el casete de cuerpo corto
  • Paneles de gestión de cables


Aplicaciones para centros de datos

  • Chasis 4U - Diseñado para su uso cuando se requiere una aplicación de fusión de alta densidad junto con la gestión de los cables de conexión delanteros y traseros.
  • Solución fuera del bastidor - Diseñada para proporcionar 3U de espacio adicional en 3 configuraciones utilizando RapidNet y/o 19 paneles estándar y 2 x 0U RapidNet


Accesorios

  • Cubiertas - Diseñadas para rellenar los paneles RapidNet parcialmente cargados para ayudar a mantener un flujo de aire constante y reducir la acumulación de polvo.
  • Cajas de suelo: diseñadas para alojar los casetes RapidNet separados del armario de telecomunicaciones principal, proporcionando una buena solución alternativa de área de trabajo o "estación de trabajo".

Para más información sobre el sistema predeterminado RapidNet:

Ver productos

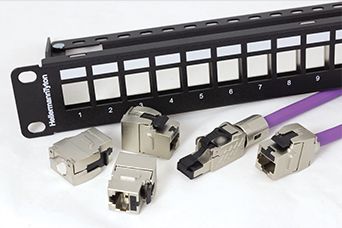

Soluciones de cobre

Soluciones de cobre de larga longitud

HellermannTyton fabrica un sistema completo de red de cobre de extremo a extremo en Categoría 6A y Categoría 6. Desde los paneles de conexión hasta los cables de conexión, HellermannTyton cuenta con una amplia gama de productos que ofrece al instalador y al usuario final una serie de opciones a la hora de elegir la mejor solución para su proyecto.

Categoría 6A
La solución de categoría 6A está disponible en UTP y FTP. Los conectores de alto rendimiento están en el corazón de los sistemas que, cuando se combinan con los cables y patchcords HellermannTyton de Categoría 6A, proporcionan un rendimiento superior de la Categoría 6A. Los sistemas incluyen una gama de paneles planos modulares de 1U y 2U (FTP disponible como fijo o deslizante) y en ángulo, un conjunto completo de módulos de montaje de plástico y una herramienta de terminación de acción simple intercambiable FTP o UTP.

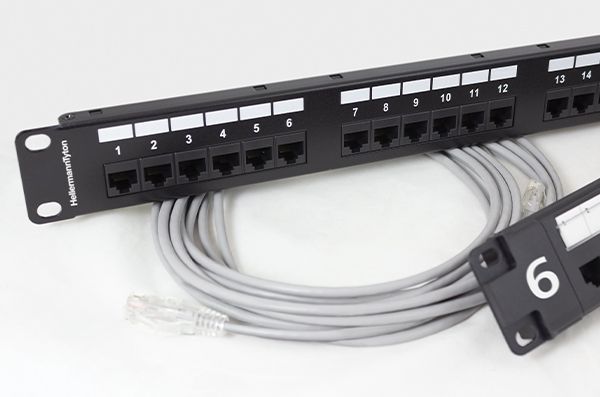

Categoría 6
HellermannTyton ofrece una gama de productos de categoría 6.
Los cables de categoría 6 están disponibles apantallados o sin apantallar y con cubiertas exteriores LS0H. Hay varias opciones de paneles de conexión y tomas de datos cat6.  Al igual que los cables, los cables de conexión están disponibles en LS0H en una gama de colores y longitudes.

Más información sobre los productos de cobre:

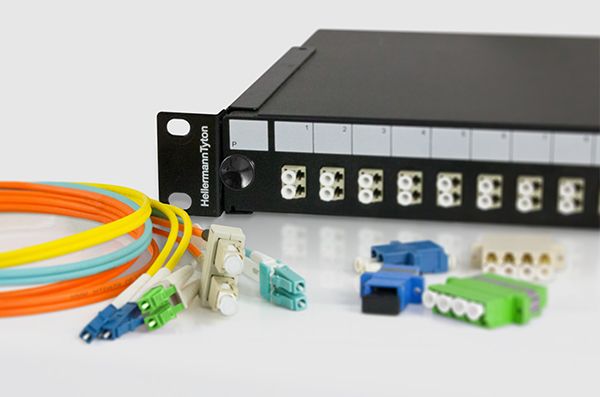

Soluciones de fibra

Soluciones de fibra conectores y adaptadores

HellermannTyton ofrece una amplia gama de conectividad de fibra adecuada para cualquier aplicación, incluyendo centros de datos, locales comerciales y para los "usuarios finales" de las redes FTTX.


Además de una amplia gama de soluciones de fibra preterminada RapidNet, HellermannTyton fabrica una solución completa de fibra de extremo a extremo, que incluye paneles de conexión de fibra, cables de conexión, conectores y adaptadores, junto con una gama de cables multimodo y monomodo.


Con soluciones de fibra disponibles en monomodo OS1 y OS2 y multimodo OM1, OM2, OM3 y OM4, y una completa gama de opciones de conexión que incluyen LC, SC y MTP de alta densidad, la gama de fibra de HellermannTyton se ajusta a cualquier tamaño de proyecto.


HellermannTyton ofrece una amplia gama de cables "fun out" y cables MTP "back-bone" diseñados para instalaciones de fibra de alta densidad. El MTP puede proporcionar hasta 24 enlaces de fibra en un solo conector, formando así un cable back-bone de alta densidad.


Utilizando un "colector" de alta calidad, el cable de fibra puede dividirse en 12 o 24 conectores de fibra LC o SC para formar un cable "fan out". Dependiendo del cable de fibra utilizado, es posible un abanico de mayor densidad.


Conectores y adaptadores
HellermannTyton ofrece una gama estándar de conectores y adaptadores de fibra de alta calidad en formatos LC y SC tanto monomodo como multimodo:

  • Conectores y adaptadores multimodo de fibra LC
  • Conectores y adaptadores monomodo LC
  • Conectores y adaptadores multimodo de fibra SC
  • Conectores y adaptadores de fibra SC

Paneles de parcheo
Los paneles de conexión de fibra HellermannTyton se fabrican con 24 entradas verticales en un panel deslizante de 19" y una gama de adaptadores:

  • Panel LC multimodo con adaptadores LC Quad o LC Duplex.
  • Panel monomodo LC con adaptadores LC Quad o LC Duplex.
  • SC multimodo con adaptadores SC dúplex o SC simplex.
  • SC monomodo con adaptadores SC dúplex o SC simplex.


Cable de fibra
HellermannTyton puede suministrar una amplia gama de cables de fibra óptica, tanto en tubos sueltos como en formatos herméticos y compactos. Vendida por metros, HellermannTyton ofrece una gama de opciones multimodo y monomodo. El cable de fibra estándar de HellermannTyton se presenta como OM4, OM3 y OS1 en un número de núcleos de fibra estándar de 4, 8, 12 y 24. Se pueden suministrar otros tipos de cables de fibra bajo pedido.


Cables de conexión de fibra, latiguillos y Pigtails
HellermannTyton ofrece una gama estándar de conectores y adaptadores de fibra de alta calidad en formatos LC y SC, tanto monomodo como multimodo.

  • Cables de parche
  • Pig tails
  • Cables MTP backbone

Para más información sobre los productos de fibra:

Banda ancha

Banda ancha amplia gama de empalmes

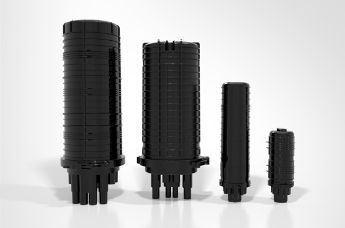

HellermannTyton fabrica una amplia gama de cajas de empalme de fibra que pueden aplicarse en todas las áreas de aplicación FTTX. Muchas de las cajas de empalme selladas se prestan a una arquitectura PON que permite hasta 1400 fibras en la caja de empalme más grande, la UFC (IR C- Double Stack que utiliza bandejas SC-b) hasta 36 fibras con la FST pequeña.


Todas las cajas de empalme HellermannTyton ofrecen flexibilidad y acceso para poder añadir más fibras en el futuro (hasta su capacidad máxima). Todas las cajas de empalme son compatibles con el sistema de sellado mecánico de HellermannTyton, el Cablelok, o con el sistema tradicional de sellado con tubo termorretráctil.

1. Cajas de juntas

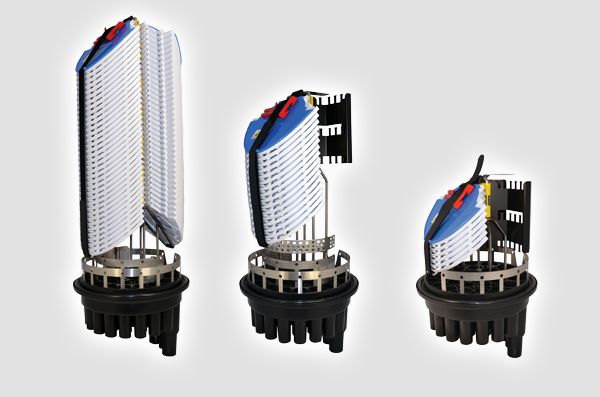

Cajas de juntas UFC

Cajas de juntas UFC fibra óptica

La UFC es una caja de empalme de fibra óptica de alta capacidad con acceso rápido, utilizada en instalaciones subterráneas, enterradas o aéreas. Está disponible con gestión integrada (IR) o en el sistema de gestión de fibra tubular.

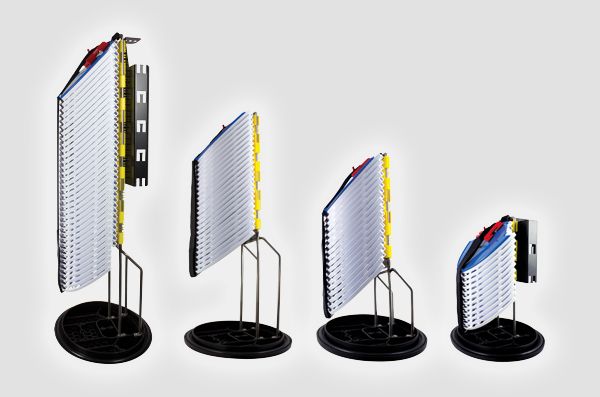

Cajas de juntas FDN

Cajas de juntas FDN de fibra

La FDN de HellermannTyton es una caja de empalme de fibra óptica de tamaño medio, con dos tipos de base diferentes, la FDN ofrece múltiples usos en diferentes aplicaciones. El FDN de 16 puertos, con sus puertos más grandes, puede utilizarse en aplicaciones FTTX y troncales, mientras que el FDN de 59 puertos, con su elevado número de puertos, es especialmente adecuado para su uso en redes de acceso FTTH.

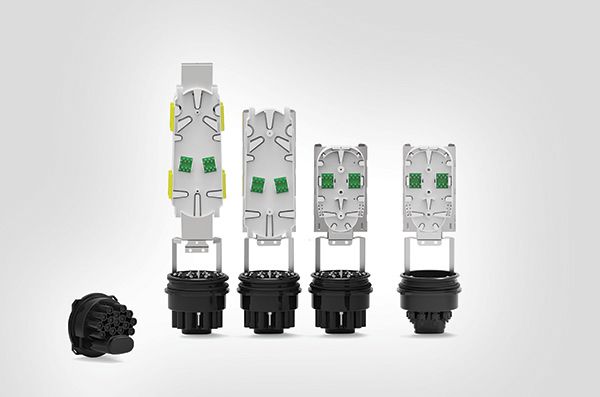

Caja de juntas FRBU

Caja de juntas FRBU conexión de acceso rápido

La FRBU es una caja de conexiones de acceso rápido para su uso en instalaciones subterráneas, directamente enterradas o aéreas. La capacidad de alcance medio y la flexibilidad de los puertos que ofrece la FRBU la hacen adecuada para la instalación de FTTK, redes troncales y CATV.

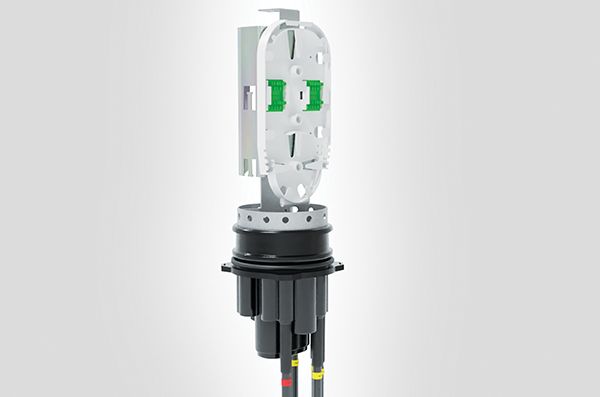

Cajas de Juntas FST

Cajas de Juntas FST conexión de acceso rápido

Las cajas de conexiones FST son accesorios de acceso rápido muy pequeños y compactos para su uso en instalaciones aéreas, subterráneas o directamente enterradas. Su pequeño tamaño, la flexibilidad de los puertos y su valor hacen que el FST sea popular para las fusiones de cable en pequeñas cantidades de FTTH, fibra FTTK, instalación de CATV, CCTV, etc.

Cajas de juntas pre-conectadas

Cajas de juntas pre-conectadas de fibra diferentes empalmes

La solución conectorizada está disponible de serie en cajas de empalme FDN, FRBU y FST. Mediante conectores de fibra y latiguillos, estas cajas de empalme preconfiguradas permiten una rápida conexión o desconexión del cliente.

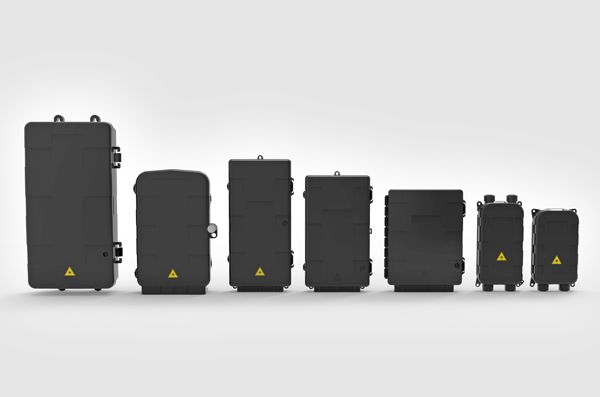

2. Cajas de fibra exterior

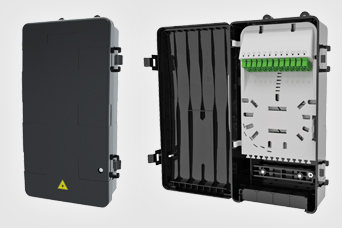

AFN - Aerial Fibre Node

AFN - Aerial Fibre Node punto a punto

La AFN está diseñada para un despliegue en la última milla de la red FTTX. La caja puede utilizarse dentro de una red P2P (Punto a Punto) o P2MP (Punto a Multipunto) con la adición de Splitters PLC conectorizados o pigtails y adaptadores.

Características:

  • 24 adaptadores APC LC Simplex.
  • 4 puertos de entrada/24 puertos de salida
  • Separación de la fibra de entrada de los cables de bajada conectorizados
  • Gestión positiva de las fibras para mantener una curvatura mínima constante de 30 mm
  • Ubicación disponible para los divisores del PLC (60 mm x 7 mm x 4 mm)
  • Máximo 48 empalmes de 3A
  • Clasificación IP55 e IK09

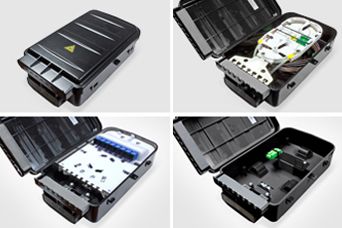

FFE - Cerramiento de fachada de fibra

FFE - Cerramiento de fachada de fibra 8 o 12 puntos de conexión

El FFE está diseñado para proporcionar un punto de conexión de fibra. La caja puede montarse en un edificio/fachada o en un poste y proporciona 8 o 12 puntos de conexión SC o LC Simplex, para el cliente.


Características:

  • Capacidad máxima: 8 adapta dores LC Simplex
  • 4 puertos de entrada/8 puertos de salida
  • Separación de la fibra entrante de los cables de los conectores de bajada
  • Gestión positiva de la fibra para mantener una curvatura mínima constante de 30 mm
  • Ranura disponible para divisores de PLC (60 mm x 7 mm x 4 mm)
  • Admite los tipos de fusibles 3A y ANT
  • Clasificación IP55 e IK08
  • Montaje en poste o en edificio/fachada

CCE - Caja de conexión con el cliente

CCE - Caja de conexión con el cliente externa al edificio

La Caja de Conexión al Cliente (CCE) está diseñada para ser utilizada como punto de entrada externo al edificio. El CCE puede montarse en la pared o en la fachada o colocarse en una cámara enterrada (situada en el límite de la propiedad) o en un punto de entrada al edificio y de prueba de la red.

Características:

  • Hasta 50 m de almacenamiento de fibra
  • 6 puertos de entrada/salida
  • 2 conexiones de cliente SC SX / LC DX
  • 4 fusibles de 3A
  • Gestión positiva de la fibra (radio de curvatura mínimo de 30 mm)
  • Grado de protección IP54
  • Instalación en bucle
  • Discreto
  • Opción de cierre disponible

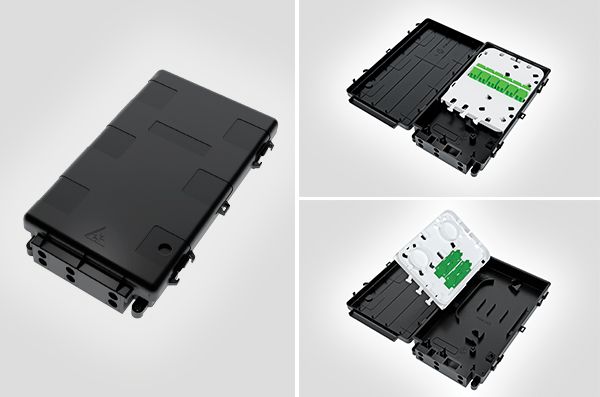

MCCE - Caja de conexiones para varios clientes

MCCE - Caja de conexiones para varios clientes de fibra

La Caja de Conexión Multicliente (MCCE) está diseñada como un Punto de Entrada en el edificio para proporcionar una terminación de fibra y un punto de demarcación de red externo al sitio conectado en una red de Fibra hasta el Hogar (FTTH). Además de proporcionar un punto de prueba externo, la caja puede albergar hasta 12 fusiones de fibra para los clientes.

Características:

  • 6 adaptadores LC y SC y bandeja de fusión opcional
  • 12 Conectores de clientes
  • 6 conectores SC Simplex/LC Duplex
  • Hasta 30 empalmes de fibra
  • Sitio disponible para Splitters
  • Gestión positiva de las fibras (radio de curvatura mínimo de 30 mm)
  • Grado de protección IP54
  • Discreto
  • Opción de cierre disponible

CCP - Punto de conexión con el cliente

CCP - Punto de conexión con el cliente externa al edificio

La caja CCP está diseñada para ser utilizada como punto de entrada externo al edificio. La caja puede montarse en la pared o en la fachada o colocarse en una cámara enterrada (situada en el límite de la propiedad) o en un punto de entrada al edificio y de prueba de la red.

Características:

  • Sello de calidad - Clasificación IP68.
  • 2 puertos de entrada/salida
  • Gestión positiva de la fibra (radio de curvatura mínimo de 30 mm, fibra monomodo G652D o G657).
  • 2 conexiones SC SX / LC DX
  • Almacenamiento de fusibles de 3A o ANT
  • Clasificación IP68/IK08
  • Fijación mecánica para la resistencia al estiramiento del cable
  • Cubierta totalmente desmontable.

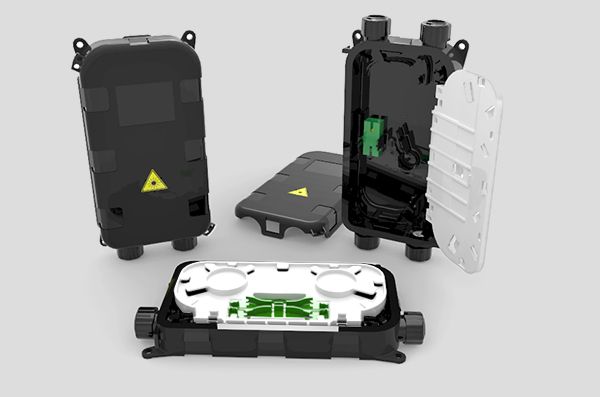

CCP XL y XT

CCP XL y XT punto de entrada externa al edificio

El CCP XL/XT está diseñado para ser utilizado como punto de entrada externo del edificio. La caja puede montarse en la pared/fachada o colocarse en una cámara enterrada (situada en el límite de la propiedad o fuera del punto de acceso), proporcionando un punto de entrada al edificio y un punto de prueba de la red externos.

Características:

  • Variaciones de 3 puertos y con bandeja de fusión opcional.
  • Configuraciones de 4 puertos
  • Admite 2 adaptadores SC Simplex o LC Duplex
  • Bandeja de fusión separada con soporte para fusiones 3A máximo 13 Fusiones 3A
  • Puntos de acceso de entrada/salida separados
  • Puerto de entrada trasero
  • Montaje a prueba de manipulaciones
  • Clasificación IP68/IK08

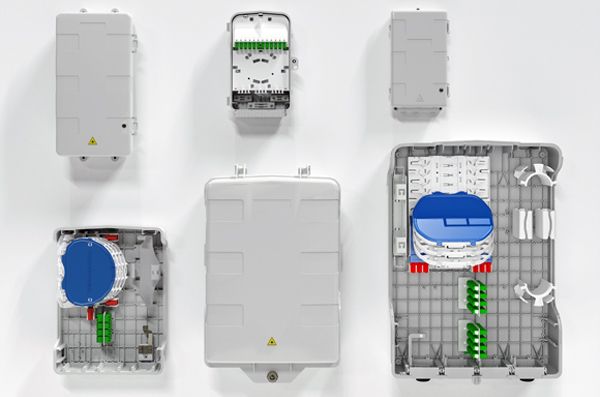

MDU interno - Unidad de vivienda múltiple - Cajas de empalme internas

MDU interno - Unidad de vivienda múltiple - Cajas de empalme internas

La gama de cajas MDU de HellermannTyton ofrece gran capacidad de fibra y flexibilidad dentro de la unidad multifamiliar (MDU) .
La gama está diseñada en una variedad de tamaños para adaptarse a diferentes tamaños de bloques de pisos o edificios de oficinas:

  • S5, la caja más grande de la gama, ofrece hasta 432 puertos de fibra o 96 de fibra conectorizada.
  • El S4 ofrece 240 puertos de fibra o 24 puertos de conexión.
  •  La caja S3, de tamaño medio, ofrece hasta 96 fibras o 24 puertos de conexión.
  • S2 ofrece 24 adaptadores LC Simplex.
  • La S1 ofrece 12 puntos de fibra conectorizados.
  • El S1XS, el más pequeño de la gama, ofrece 12 puntos de fibra conectorizados, diseñados para las viviendas o edificios más pequeños.

FWO - Fibre Wall Outlet

FWO - Fibre Wall Outlet fibra montada en pared

La toma de fibra óptica montada en la pared permite conectar un cable de fibra óptica directamente al piso del usuario final.
Características:

  • 4 adaptadores SC Simplex o LC Duplex.
  • Se instala directamente en la pared o en una caja empotrada
  • Entrada de cables en la base de la unidad o por la parte trasera
  • Base empotrada para uso adhesivo
  • Entrada de cables en la base, lateral o por la parte trasera
  • Hasta 4 protectores de fusibles (hasta 45 mm)
  • Cierres a prueba de manipulaciones
  • Radio de curvatura mínimo de 25 mm

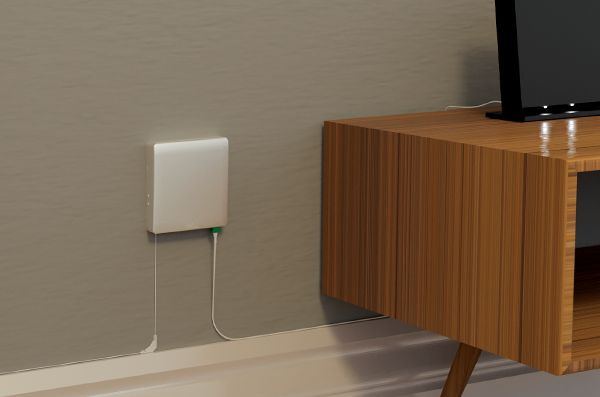

Kit de extensión de fibra

Kit de extensión de fibra

En la instalación de la fibra en una vivienda, la mayoría de las veces, el punto de entrada se encuentra en la parte delantera de la casa y no siempre es el lugar donde se desea colocar el router; por lo tanto, puede existir una mala distribución de la señal. Con este kit de extensión de fibra ampliará la banda ancha de fibra por toda su casa y le proporcionará una mayor flexibilidad y una mejor cobertura Wi-Fi, ya que le permitirá mover el router hasta un máximo de 30 metros, consiguiendo una ubicación más céntrica.

El kit de extensión de fibra se compone de una pequeña toma de corriente de un solo bloque de tamaño IP20, con una bobina de 30 metros de fibra blanca preterminada de 600 µm y un kit de fijación para esquinas interiores y exteriores.

Dispone de diferentes variaciones de modelo, por lo que se recomienda comprobar la etiqueta exterior frontal para identificar el tipo de producto o conector correcto.

Características y beneficios

  • Una longitud de 30 metros proporciona una gran flexibilidad de ubicación del router dentro de la propiedad.
  • El kit incluye un conector de fibra preterminado para una conexión rápida y sencilla.
  • La fibra de 600 µm permite que los tendidos de cable sean casi invisibles.
  • El kit de fijación permite una mayor protección en esquinas y bordes.
  • La toma de perfil bajo se adapta a cualquier entorno doméstico o de oficina.
  • Mínima necesidad de herramientas con todas las fijaciones incluidas.
  • Fibra G657.A2.
  • Funciones de seguridad integradas.
  • Impide la extracción de conectores/adaptadores.
  • Clasificación V0.

Gabinetes de Calle

Gabinetes de Calle acero inoxidable y policarbonato

Los armarios de calle HellermannTyton están disponibles en versiones de acero inoxidable y policarbonato. Ambos estilos de armarios de calle alojan un tablero trasero específicamente diseñado que adopta un enfoque modular para la gestión de la fibra.


Diseñado con un sistema de montaje tipo rejilla. Este enfoque ofrece al instalador o al diseñador de redes una solución flexible y personalizada para construir su armario exactamente como lo necesita. Independientemente de si está diseñando una red de fibra punto a punto o punto a multipunto, los componentes pueden soportar cualquier método de despliegue.
