Tubos corrugados y protección de cables. Fundas trenzadas y conductos para su aplicación.

Tubos corrugados: metálicos, PVC o flexibles

Sistemas de protección de cables y accesorios para todas las necesidades

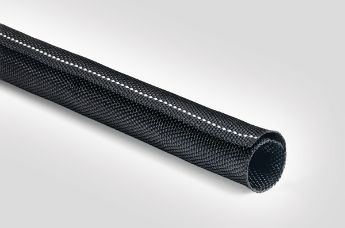

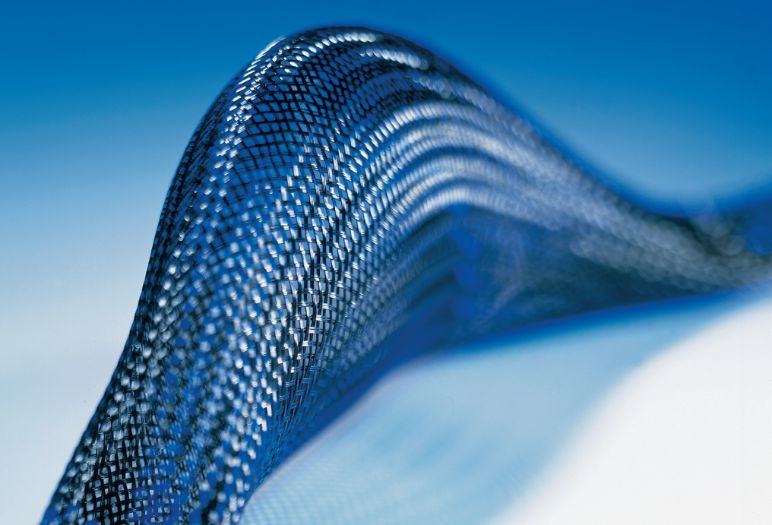

Funda trenzada para protección de cables Helagaine HLB

Ningún cable puede satisfacer las exigencias que se plantean hoy en día en cuanto a resistencia a la abrasión, fuerza de tracción, consistencia o dureza contra los impactos si no cuenta con una protección adecuada. Los tubos corrugados deben cumplir estas exigencias y, además, ofrecer protección contra la suciedad y la humedad y resistencia a temperatura extremas

Desde una excelente flexibilidad, pasando por altas propiedades ignífugas, hasta una excepcional protección mecánica, de pared gruesa o fina, HellermannTyton garantiza la máxima calidad y seguridad en todas las áreas de protección de cables. Dondequiera que se necesite protección de cables, existen requisitos únicos. Mientras que la protección de cables en la construcción de plantas y maquinaria requiere altos niveles de resistencia mecánica a los impactos y a la abrasión, un tubo corrugados o una funda trenzada utilizados en edificios públicos o en ferroviario deben cumplir las normas más estrictas de seguridad contra incendios y deben estar libres de halógenos.

Además de las excelentes propiedades de los materiales de los tubos flexibles para la protección de cables, HellermannTyton también ofrece una amplia variedad de soluciones para toda la serie HelaGuard, que cuenta con una extensa gama de accesorios

  • Contratuercas
  • Tapones
  • Abrazaderas
  • Arandelas de estanqueidad

Tanto si se trata de construcción como de reequipamiento, por ejemplo con fundas trenzadas que se pueden volver a abrir o cerrar, HellermannTyton tiene la solución adecuada para la protección de cables que necesita cualquier instalación.

¡Protección de cables adaptada a cada aplicación!

Las exigencias en el campo de la protección de cableado son cada vez más complejas. Los fundas trenzadas para la protección de cables requieren cada vez de mayores requisitos para asegurar una óptima aplicación:

  • Flexibilidad.
  • Alta resistencia a la corrosión.
  • Alta resistencia al calor y al frío.
  • Retardante de llama y autoextinción.


HellermannTyton es un fabricante global que ofrece soluciones de cable en lo relativo a la fijación, protección, aislamiento, conexión e identificación. Desarrollamos soluciones específicas de mercado para las distintas necesidades de los clientes, para cualquier tipo de industria, resolviendo necesidades de aplicación, ofreciendo unas instalaciones seguras y un aumento de la calidad del producto final.



La cartera de productos incluye las siguientes soluciones:

Tubos flexibles y racores HelaGuard

Una amplia gama de tubos flexibles de protección fabricados en PA6, PA6-FR ignífugo, PA12 y PP, así como el tubo flexible de doble ranura HG-DC apto para montaje posterior. Una gama completa de prensaestopas IP66 e IP68/IP69k en una amplia variedad de formas (rectos, 90°, 45°, T, Y y brida), con roscas métricas y PG fijas, o alternativamente con roscas de latón giratorias externas o internas. También hay disponibles racores con descarga de tracción y sellado de cables.

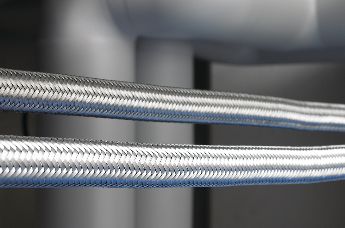

Tubos metálicos flexibles para la protección de cables y racores HelaGuard

Tubos flexibles de uso general (acero galvanizado y acero inoxidable SS316) con alta resistencia a la compresión, la tracción y el impacto. Accesorios (métricos y PG) de latón niquelado y acero inoxidable (SS316) con roscas fijas y externas.

Tubos flexibles HelaGuard con revestimiento de plástico y accesorios

Tubos metálicos flexibles de PVC y cubiertas de PA6 y poliolefina (PO) con gran resistencia a la compresión, a la tracción y al impacto. Racores de latón niquelado IP54 (métricos y PG) y racores de compresión IP65 (métricos y PG) con excelente resistencia a la extracción. Ambas versiones en varias formas y con roscas fijas o giratorias.

Tubos metálicos flexibles para la protección de cables HelaGuard con tapa estanca (IP68, IP69k) y accesorios

Tubos metálicos flexibles con cubiertas lisas de PVC y caucho termoplástico con alta resistencia a la compresión, la tracción y el impacto. Racores de compresión IP68/IP69 (métricos y PG) de latón niquelado con excelente resistencia a la tracción. Los sistemas de tubos de protección son aptos para su uso en exteriores.

Tubos de PVC HelaGuard PSR y PSRSC reforzados en espiral y accesorios

Tubos de PVC extremadamente flexibles con refuerzo en espiral de PVC rígido con orificio interior liso (tubos PSRSC también con cubierta exterior lisa). Los racores incluyen racores rectos y de 90° de PA66 (IP66 e IP67), racores rectos y de 90° de latón niquelado (IP66, IP67, IP68 e IP69k) y racores rectos y de 90° de acero inoxidable (316) (IP66, IP67, IP68 e IP69k).

Accesorios para tubos corrugados HelaGuard

Un amplio surtido de clips, acoplamientos, tuercas de seguridad, arandelas de sellado, tapones y convertidores de rosca para su uso con tubos corrugados para la protección de cables HelaGuard.

Tubos flexibles para la protección de cables FlexiGuard y racores

Tubos muy flexibles fabricados con PVC de alta calidad y un alambre de acero para muelles recubierto de plástico. Accesorios IP54 con roscas métricas y PG o, alternativamente, con un soporte de montaje. FlexiGuard se utiliza normalmente para proteger los cables de los equipos de conmutación y en la construcción de instalaciones.

Tubos para la protección de cables en condiciones extremas

Tubos de protección CTT hechos de PTFE  conformes con la norma NSA 935805 con una excelente resistencia a casi todos los productos químicos, así como a temperaturas bajas y altas, a la tracción y a la tensión. Los tubos CTT hechos de PTFE protegen los cables de las temperaturas extremas, el fuego, la humedad, la corrosión, las vibraciones y la abrasión.

Sistema de protección de cables Helawrap

El sistema de protección Helawrap es la solución ideal para agrupar y proteger cables. La herramienta aplicadora Helawrap permite al usuario agrupar cables rápidamente y sin esfuerzo. Gracias a los accesorios Helawrap, los tubos Helawrap pueden fijarse en mesas y armarios.

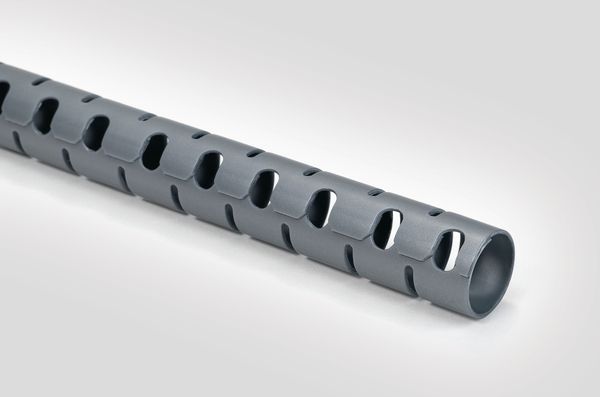

Fundas helicoidales

Las fundas helicoidales se utilizan para organizar y proteger cables y tubos. Las fundas helicoidales HellermannTyton están disponibles en una amplia gama de diámetros, colores y materiales.

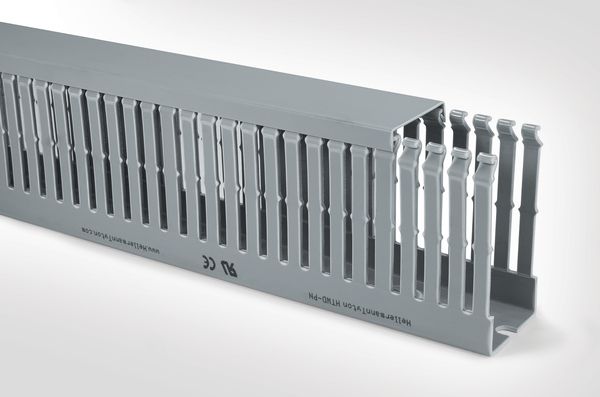

Canaletas y accesorios para la protección de cables en cuadros y paneles de control

Las canaletas para la protección de cables se utilizan en paneles de cableado y sistemas de conmutación. HellermannTyton ofrece canaletas de protección rígidas fabricadas en PVC y en PC/ABS sin halógenos. Además, dispone de accesorios para la fijación de canaletas y raíles DIN.

Canaletas y accesorios para la protección de cables

Los tubos rígidos se utilizan en paneles de cableado y sistemas de conmutación. HellermannTyton ofrece bandejas portacables de PVC y de PC/ABS sin halógenos. Además, hay disponibles accesorios para la fijación de canaletas y raíles DIN.

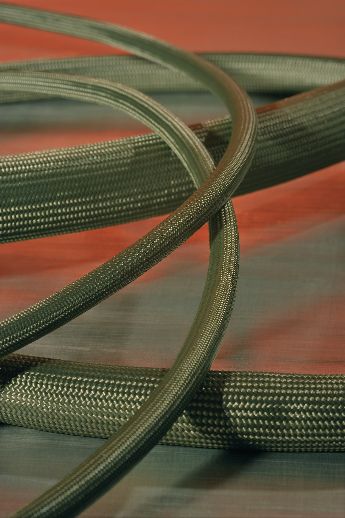

Fundas trenzadas

Las fundas trenzadas para la protección de cables fabricadas con poliamida 6.6 (PA66) y poliéster (PET), también combinadas con cobre estañado para el aislamiento EMI, protegen los cables de la abrasión. El cierre de gancho y bucle del a funda trenzada Helahook puede montarse a posteriori y volver a abrirse y cerrarse repetidamente. La funda trenzada para la protección de cables de cierre automático Helagaine Twist-In es una protección ideal contra la abrasión incluso en componentes preinstalados.

Protección de perfiles

El protector de perfiles EdgeGuard de PVC se utiliza en bordes rectos y afilados. El protector de perfiles Flexiform está fabricado en polietileno (PE), poliamida (PA) o politetrafluoroetileno (PTFE) y se utiliza para proteger los cables tendidos a través de secciones recortadas con bordes afilados.

Pasacables

Protectores contra dobladuras, perfiles y tirones, tapones a presión y codos para una gran variedad de diámetros y aplicaciones.

Tubos corrugados HelaGuard

Tubo no metálico para la protección de cables HG-SW PA6 estándar

Tubo no metálico para la protección de cables HG-SW PA6 estándar

El tubo corrugado HG-SW ofrece muy buena resistencia a la abrasión, la compresión y el impacto, es muy flexible y tiene una larga vida útil. También es muy resistente a disolventes y aceites y no contiene halógenos, azufre ni fósforo.

Se utiliza preferentemente en las siguientes industrias:

  • Construcción de maquinaria
  • Plantas industriales
  • Paneles de control
  • Edificios públicos

Tubo no metálico HG-LW PA6 ligero

Tubo no metálico HG-LW PA6 ligero

El tubo corrugado para la protección de cables HG-LW ligero es muy flexible y tiene un radio de curvatura reducido. Tiene una larga vida útil y ofrece una buena resistencia a la abrasión, la compresión y el impacto. También es muy resistente a disolventes y aceites y no contiene halógenos, azufre ni fósforo.

Se utiliza preferentemente en las siguientes industrias:

  • Construcción de maquinaria
  • Plantas industriales
  • Paneles de control
  • Edificios públicos

La solución ideal, siempre que se requiera una protección mecánica inferior.

Tubo no metálico para cables HG-FR PA6 ignífugo

Tubo no metálico para cables HG-FR PA6 ignífugo

El tubo corrugado para la protección de cables HG-FR, extremadamente ignífugo y con certificación EN45545-2, tiene un bajo nivel de humos y toxicidad, es muy flexible y tiene una larga vida útil. Este tubo corrugado de protección también es resistente a la abrasión, la compresión y los impactos. También es muy resistente a disolventes y aceites y no contiene halógenos, azufre ni fósforo.

Se utiliza preferentemente en las siguientes industrias:

  • Vehículos y túneles ferroviarios
  • Túneles ferroviarios
  • Estaciones de metro
  • Edificios públicos

La solución ideal cuando se requiere una elevada protección contra incendios.

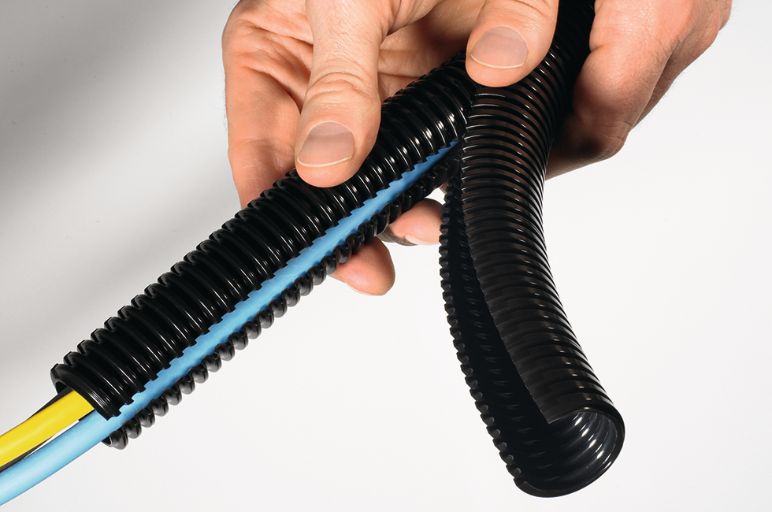

Tubo no metálico de doble ranura HG-DC

Tubo no metálico de doble ranura HG-DC

El tubo corrugado para cables HG-DC de doble ranura puede abrirse y cerrarse repetidamente y ofrece una excelente resistencia a la abrasión. Los cables se introducen lateralmente con facilidad. Este tubo corrugado es resistente a la abrasión, la compresión y los impactos. También es muy resistente a disolventes y aceites y no contiene halógenos, azufre ni fósforo.

Se utiliza preferentemente en las siguientes industrias:

  • Cuadros de control
  • Construcción de maquinaria
  • Plantas industriales

La solución ideal cuando se requiere un reequipamiento.

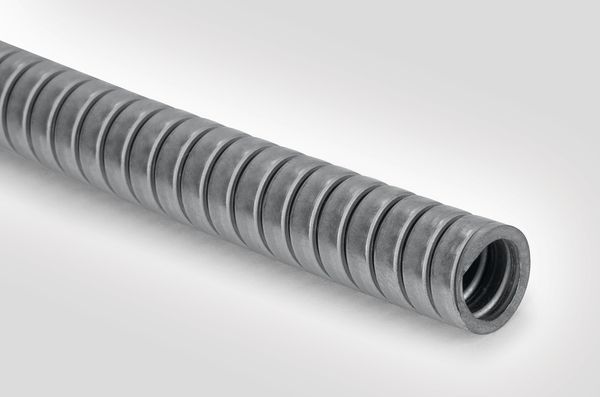

Tubos metálicos de acero galvanizado

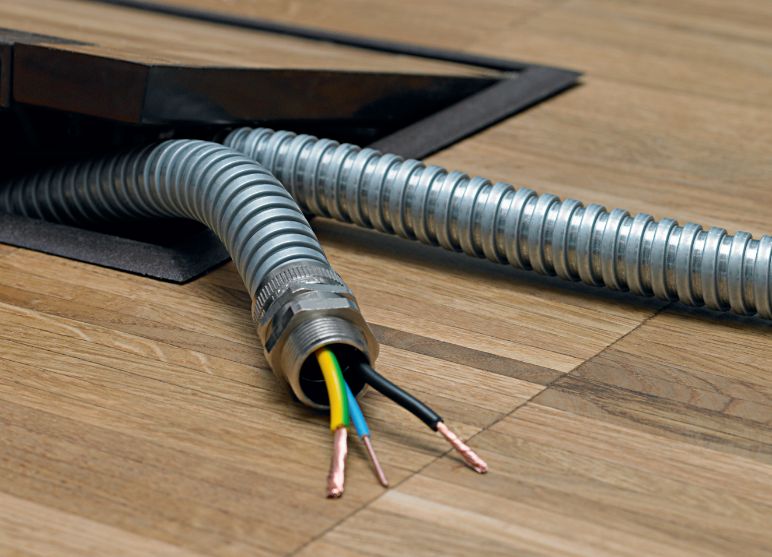

Tubos metálicos para la protección de cables de acero galvanizado SC

El tubo corrugado para cables de acero galvanizado SC ofrece una excelente resistencia a la compresión, al impacto y a la tracción y es muy flexible.

Se utiliza preferentemente en las siguientes industrias:

  • Cableado bajo el suelo en oficinas
  • Cableado de datos
  • Protección de conductos hidráulicos o neumáticos

La solución ideal cuando se requiere una fuerte protección mecánica.

Tubos metálicos de acero inoxidable

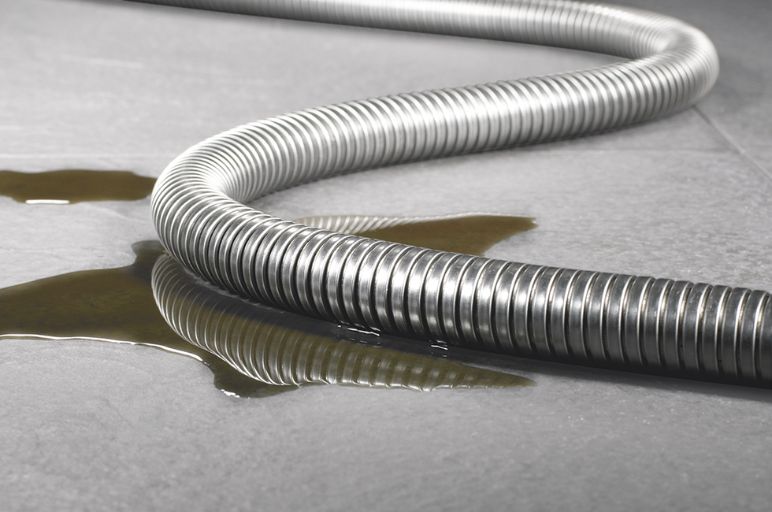

Tubo corrugado para la protección de cables de acero inoxidable SC

El tubo corrugado para cables de acero inoxidable SSC es muy resistente a la oxidación y la corrosión, es flexible y ofrece muy buena resistencia a la compresión, al impacto y a la tracción.

Se utiliza preferentemente en las siguientes industrias:

  • Protección de cables de sensores
  • Tuberías de instrumentación
  • Conductos hidráulicos y neumáticos

De uso habitual en hospitales y clínicas, especialmente en entornos corrosivos.

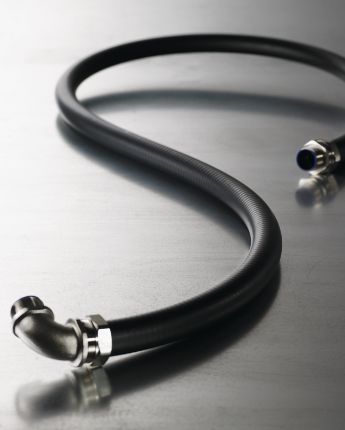

Tubos metálicos con revestimiento de plástico. PCS de acero galvanizado con cubierta de PVC

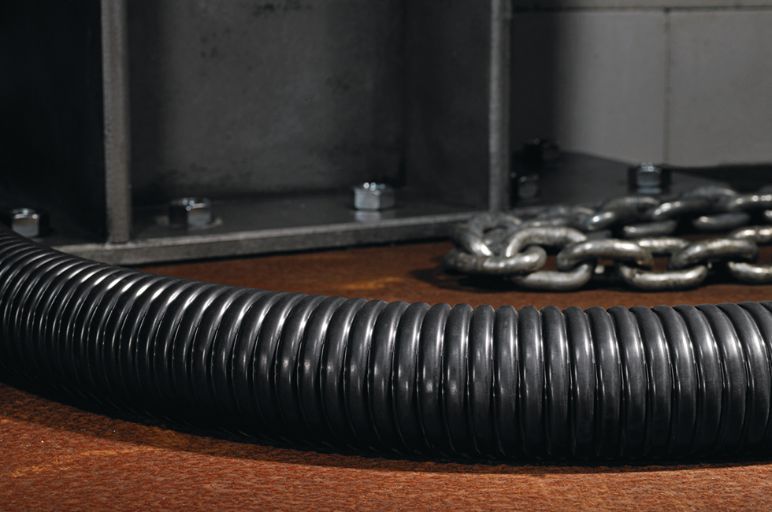

Tubo corrugado para la protección de cables de acero galvanizado PCS con cubierta de PVC

El tubo corrugado para cables de acero galvanizado PCS con cubierta de PVC ofrece muy buena resistencia a la compresión, al impacto y a la tracción, es muy flexible y resistente a alcalinos, ácidos y productos químicos.

Se utiliza habitualmente en máquinas e instalaciones.



Tubos LTS metálicos de acero galvanizado para la protección de cables con cubierta de plástico lisa y estanca de PVC

Tubo corrugado para la protección de cables de acero galvanizado LTS con cubierta de PVC

El tubo corrugado para cables de acero galvanizado LTS con cubierta de PVC lisa y estanca a los líquidos (IP68, IP69 con accesorios LTS) ofrece muy buena resistencia a la compresión, al impacto y a la tracción, también buena flexibilidad y además soporta aceites, grasas, ácidos y productos químicos. Es apto para su uso en exteriores.

Se utiliza habitualmente en máquinas o instalaciones exteriores y siempre que se requiera estanqueidad a los líquidos (IP68).



Fundas trenzadas

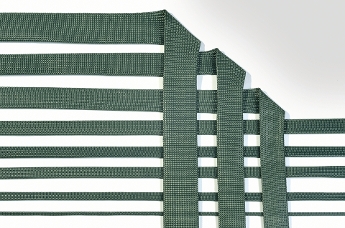

Fundas trenzadas para la protección de cables Helagaine HEGMAN y HEGMANWO

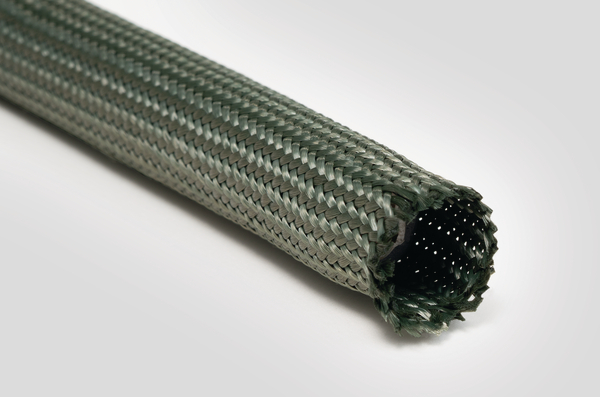

Fundas trenzadas para la protección de cables Helagaine

Las fundas trenzadas para proteger cables HEGMAN y HEGMANWO están fabricadas en meta-aramid NOMEX ®. Son flexibles y su alto ratio de expansión permite una instalación fácil incluso sobre conectores o largas longitudes.

Las fundas trenzadas HEGMAN y HEGMANWO ofrecen una protección mecánica óptima para arneses y pueden soportar los entornos más severos. Las fundas trenzadas protegen los cables frente a la abrasión, altas temperaturas y llamas.

Funda trenzada autocerrable HelaGaine Twist-In

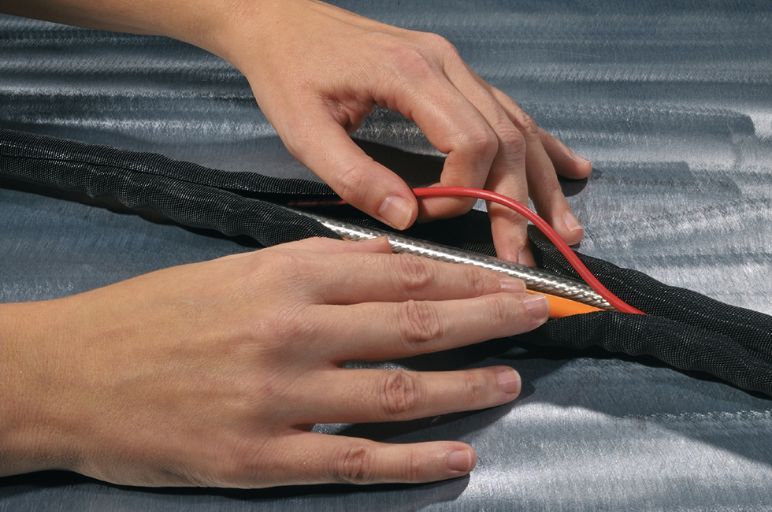

Funda trenzada para la protección de cables autocerrable HelaGaine Twist-In

La funda trenzada de protección de cables HelaGaine Twist-In es una funda de cierre automático. Su característica de autocierre permite instalar y retirar la funda de forma fácil y rápida incluso en componentes y cables cerrados.

HelaGaine Twist-In permite un acceso rápido y fácil a los tubos y cables para su inspección, mantenimiento y montaje en cualquier momento. Cubre una amplia gama de usos y diámetros con una pequeña gama de tamaños.

HelaGaine Twist-In está disponible en tres diseños diferentes:

  • Twist-In: variante de uso general, fabricada en poliéster resistente
  • Twist-In-FR: ignífugo, con aprobación EN 45545-2
  • Twist-In-RR: repelente de roedores, fabricado con fibra de vidrio y poliéster

Funda trenzada de poliéster estándar HelaGaine HEGP

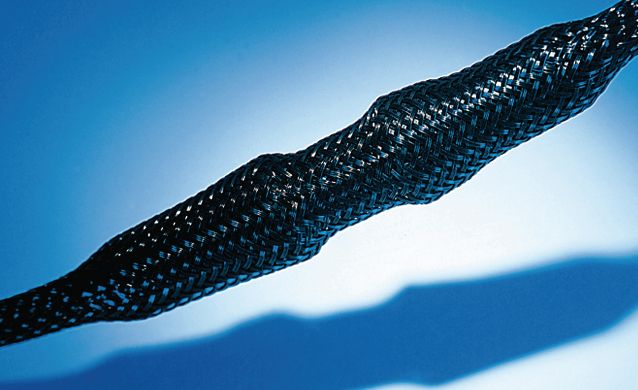

Funda trenzada estándar de poliéster para protección de cables HelaGaine HEGP

La funda trenzada Helagaine HEGP ofrece una protección de cables flexible, con una alta resistencia a la abrasión y fácil aplicación. Las fundas trenzadas Helagaine están fabricadas de tejidos que permiten expandirse cuando están comprimidos y contraerse cuando se tira de ellas, ofreciendo un alto grado de cobertura

Para alcanzar un ajuste óptimo, las fundas trenzadas HEGP están disponible en 13 tamaños diferentes para diámetros de aplicación de 1mm a 66mm. Además, Helagaine HEGP es comúnmente utilizada en la industria de automoción, en la construcción de maquinaria y para pequeñas aplicaciones eléctricas, evitando picos de altas temperaturas.

Funda trenzada para la protección de cables HelaGaine HEGEMIP

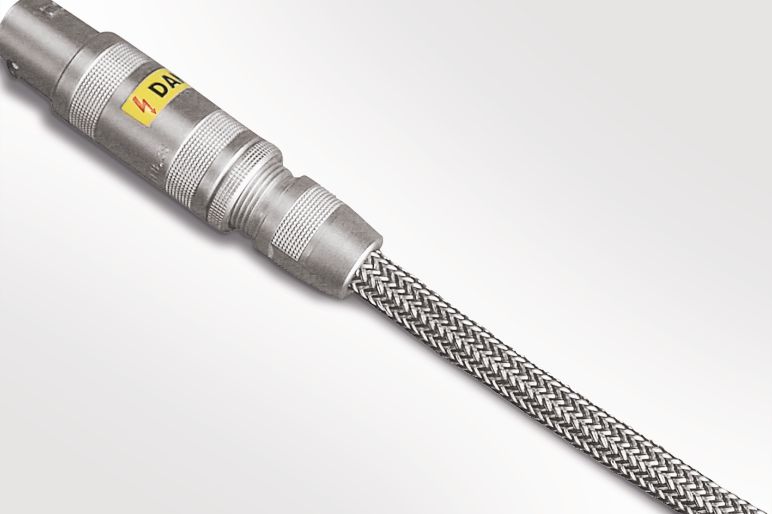

Funda trenzada para la protección de cables HelaGaine HEGEMIPV0

Fabricadas con cobre estañado e hilos de poliéster, las fundas trenzadas Helagaine HEGEMIP ofrecen protección electromagnética (CEM), así como una agrupación segura de los cables

El tubo interior de soporte facilita la inserción de los cables y protege las fundas de la deformación durante el transporte. Además de sus excelentes índices de protección electromagnética, son muy resistentes a la abrasión. Ambas fundas cumplen los requisitos de la norma internacional EMI CISPR25 (10KHz a 1GHz).

Las fundas eléctricas Helagaine HEGEMIP se utilizan para proteger componentes electrónicos muy sensibles en sectores como:

  • Automoción
  • Aeroespacial
  • Industria militar

La mezcla de materiales hace que la funda sea extensible y fácil de aplicar. A diferencia de los trenzados puramente de cobre, estas fundas pueden doblarse y retorcerse y seguir recuperando su forma original. Por ello, son especialmente adecuadas para aplicaciones en las que hay movimiento.

Otros tubos corrugados

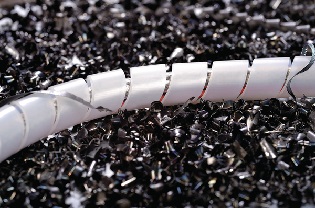

Funda helicoidal para la protección de cables de la serie SPS

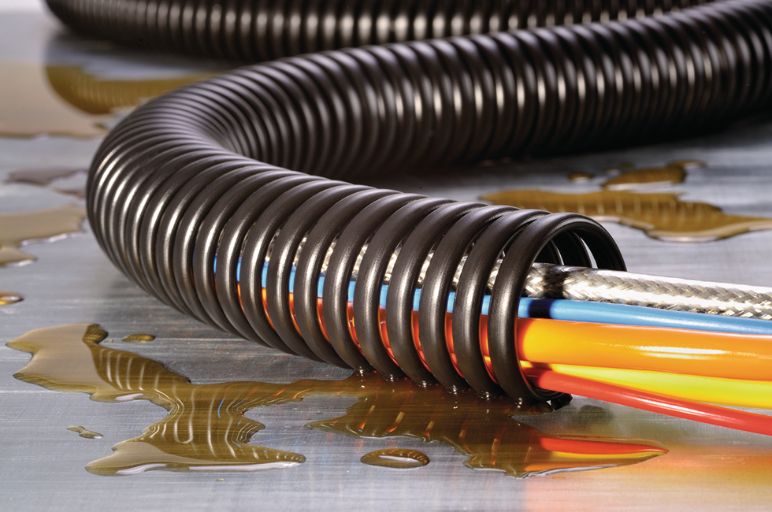

Funda helicoidal para la protección de cables de la serie SPS

La funda helicoidal para la protección de cables SPS es muy robusta y ofrece muy buena protección contra la tensión mecánica y los aceites. Además, es muy resistente a la abrasión. Está disponible en diámetros mucho mayores (hasta 50 mm) que otras fijaciones en espiral y es ideal para haces de cables más grandes.

El atado en espiral SPS es especialmente adecuado para su uso en áreas en las que se necesita una alta resistencia a la abrasión y diámetros de cable mucho mayores, por ejemplo:

  • Industria del automóvil
  • Industria petroquímica
  • Plantas industriales

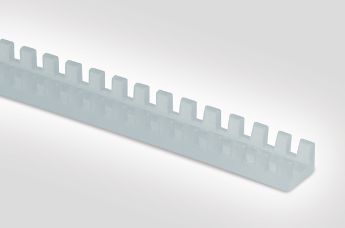

Protección de perfiles para zonas con bordes afilados

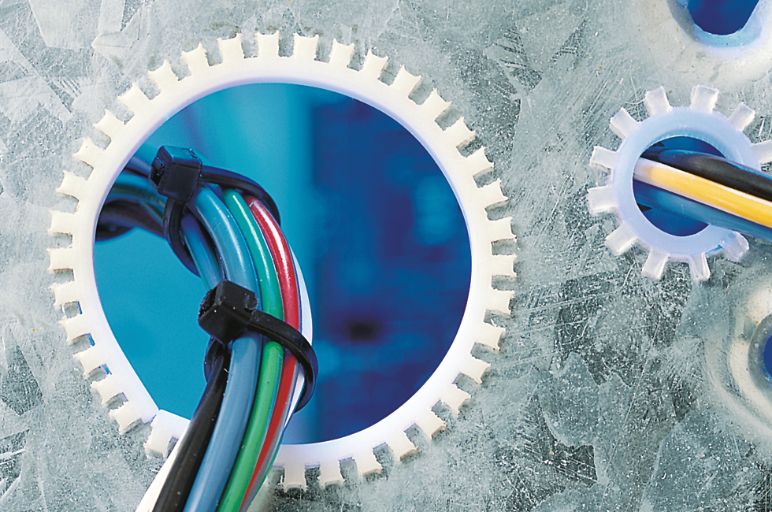

Protección de perfiles para zonas con bordes afilados

La protección de perfiles Flexiform se aplica en el borde del panel y se instala fácilmente sin necesidad de adhesivos. El perfil ajustado protege eficazmente los cables evitando rozaduras.

La protección de perfiles Flexiform se utiliza para proteger los cables tendidos a través de secciones recortadas con bordes afilados.

Canal flexible HelaDuct Flex

Canal flexible HelaDuct Flex

El canal flexible HelaDuct Flex es un sistema de cableado que ahorra espacio y mantiene el cable tendido claramente a la vista. Los cables pueden introducirse o extraerse a lo largo de todo el canal. Estos canales pueden montarse rápidamente con tornillos o con una tira adhesiva.

La capa adhesiva de espuma de primera calidad alisa las irregularidades de la superficie subyacente y funciona especialmente bien en superficies cubiertas de polvo. Gracias a su flexibilidad, es posible instalar estos canales en ángulos de 90° y superiores.

Heladuct Flex se utiliza habitualmente en cuadros eléctricos. También se utilizan en la industria del mueble, donde es necesario tender los cables de forma rápida y atractiva.

Preguntas frecuentes

¿Qué es la protección de cables?

La protección de cables se utiliza para protegerlos de daños mecánicos, riesgos ambientales e interferencias accidentales. La aplicación de medidas de protección de cables ayuda a garantizar la integridad, longevidad y fiabilidad de los sistemas de cables. La protección de cables puede aplicarse a distintos tipos de cables y existen varios métodos de protección de cables, como la protección física (bandejas, tubos y conductos), el enrutamiento y el soporte (bandejas, bridas, abrazaderas y soportes).

¿Por qué es importante proteger los cables?

En general, la protección de cables es importante para mantener un funcionamiento fiable y seguro, prolongar la vida útil de los cables, reducir el tiempo de inactividad y proteger los sistemas de datos y comunicaciones. Es un aspecto esencial del diseño y el mantenimiento de infraestructuras en diversos sectores.

¿Qué industrias pueden beneficiarse de la protección de cables?

La protección de cables es beneficiosa en una amplia gama de industrias en las que los cables se utilizan para la transmisión de energía y de datos y para la infraestructura de comunicación en general. Entre ellas se incluyen las siguientes: construcción e infraestructuras, generación y distribución de energía, telecomunicaciones y centros de datos, petróleo y gas, fabricación y transporte.

¿Puede utilizarse la protección de cables en entornos peligrosos o corrosivos?

Los sistemas de protección de cables están diseñados para proporcionar protección física contra diversos factores ambientales que pueden dañar los cables, como la humedad, los productos químicos, los aceites, las sustancias corrosivas, las tensiones mecánicas y las temperaturas extremas. Los entornos corrosivos, como las zonas costeras con alto contenido en sal o las instalaciones de procesamiento químico, exigen que los cables estén protegidos para evitar su degradación con el paso del tiempo. En estos casos, se suelen utilizar soluciones de protección de cables fabricadas con materiales resistentes a la corrosión, como el acero inoxidable o el PVC.

¿Cómo se quita la protección de los cables?

Es importante tener cuidado al retirar la protección para evitar dañar los  cables o cualquier componente subyacente. La retirada segura de la protección de los cables dependerá del tipo específico de protección colocada. Por ejemplo, para retirar las fundas trenzadas, basta con soltar los cierres de velcro o adhesivos y deslizar la funda para retirarla. Para retirar los tubos corrugados, deberá soltar las abrazaderas o clips que los sujetan y, a continuación, deslizar los tubos.

¿Cómo proteger los cables contra los roedores?

Proteger los cables contra los roedores es esencial para evitar daños y riesgos para la seguridad. Los roedores, como ratas y ratones, tienen una tendencia natural a roer diversos materiales, incluidos los cables, lo que puede provocar costosas reparaciones o interrupciones de los servicios. Para evitarlo, se pueden tomar las siguientes medidas:

  • Identificar todos los posibles puntos de entrada de roedores y sellarlos.
  • Utilizar recintos especializados de metal u otros materiales más resistentes a los roedores para alojar los empalmes, conexiones o puntos de distribución de cables vulnerables.
  • Si es posible, enterrar los cables o elevarlos por encima del nivel del suelo. De este modo, los roedores tendrán más dificultades para acceder a los cables.
  • Invertir en tecnologías disuasorias de roedores. No hay que olvidar utilizar soluciones a largo plazo.
