Sistema Pasamuros Industrial

Sistema modular para el paso de cables

Pasacables - Fabricado en Alemania

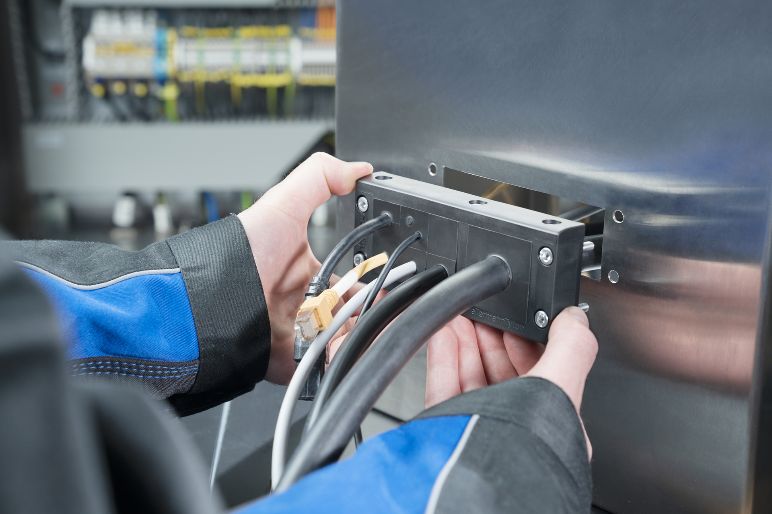

Aplicación de la placa de entrada de cables VarioPlate

Si necesita guiar cables de distintos diámetros con o sin conectores en un espacio reducido, los sistemas pasamuros son la solución ideal. Y la alternativa perfecta a los prensaestopas. El sistema, fácil de instalar, es apto para cables de 3 a 33 mm y compatible con los troqueles rectangulares estándar para conectores que se utilizan en la industria. Con los dos tamaños diferentes de pasacables insertables, puede equipar su sistema de entrada de cables con total flexibilidad, ya que se adapta a su aplicación específica.

Personalice ahora su pasamuros con sólo unos clics: aquí, con nuestro configurador.

Aquí encontrará todas las ventajas del sistema VarioPlate de un vistazo.

Configurador



Su sistema pasamuros: configúrelo y visualícelo con sólo unos clics

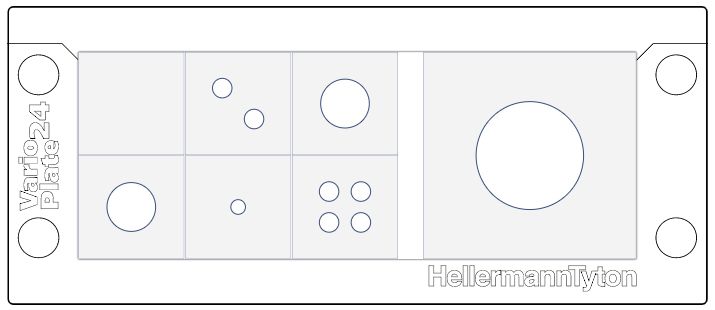

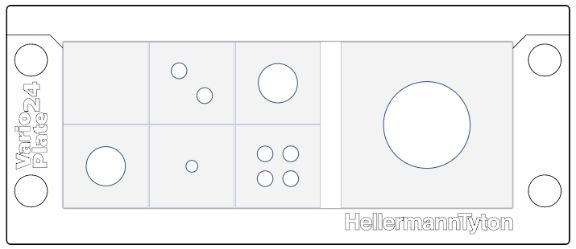

Configurador de productos de entrada de cables VarioPlate

Queremos ayudarle en su trabajo de la mejor manera posible. Por eso hemos desarrollado para usted esta herramienta profesional: sólo tiene que seleccionar cuántos y qué pasacables necesita. Nuestro configurador le mostrará las soluciones adecuadas para su aplicación específicaPerfecto para instrucciones de trabajo y otros pasos del proyecto.

No podría ser más fácil, pruébelo ahora: configurador de productos VarioPlate

Sistema Pasamuros

Pasacables: modulares para hasta 42 cables

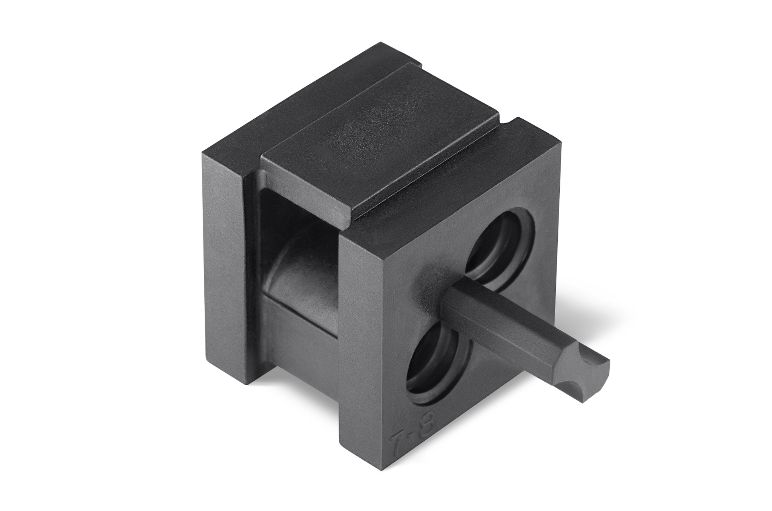

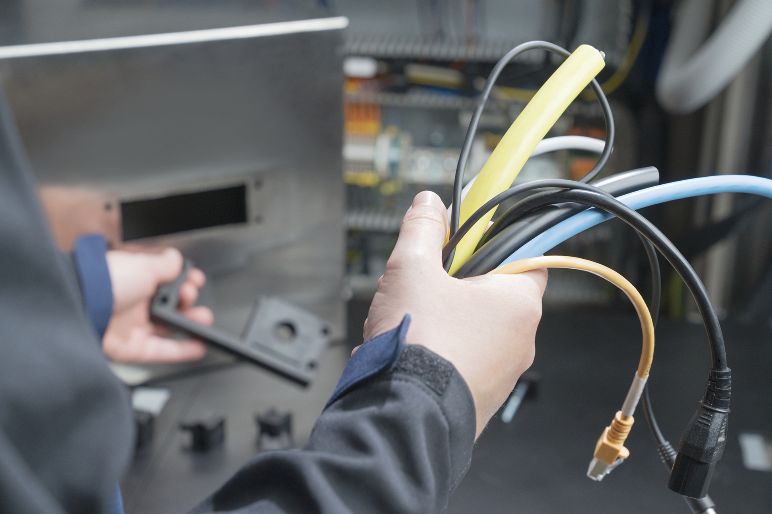

Placas pasacables: modulares para hasta 42 cables

El sistema Pasamuros serie VarioPlate es la solución ideal cuando se trata de gestionar varios cables en un espacio reducido de forma segura y organizada.

Los marcos del sistema VarioPlate son adecuados para los huecos comunes de todas las carcasas estándar de conectores rectangulares que se utilizan en casi todos los sectores gracias a su versatilidad. Por ejemplo, en la construcción de cuadros, en grandes armarios eléctricos, aerogeneradores o en excavadoras. Las soluciones VarioPlate cumplen las clases de protección UL 94 V0IP65 IP66. Son:

  • Libres de halógenos y ...
  • ... cumplen la directiva RoHS.

Los productos VarioPlate son una verdadera solución premium en el campo de la entrada de cables. En comparación con muchos productos similares, convencen sobre todo en los siguientes puntos:

Modularidad: se pueden utilizar pasacables grandes y pequeños en un mismo marco.

Compensación de tolerancias: los labios que poseen los agujeros de entrada de los pasacables garantizan un ajuste perfecto, aunque el cable presente tolerancias.

Alivio de tensiones: los pasacables protegen los cables de las tensiones mecánicas.

Junta de estanqueidad: integrada y ubicada en la parte posterior del marco, elimina la necesidad de una junta independiente.

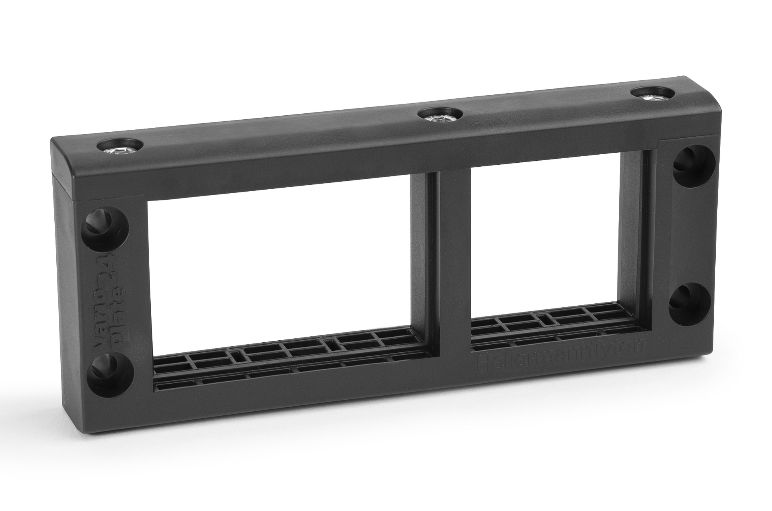

Cuatro marcos diferentes: las opciones de montaje más diversas

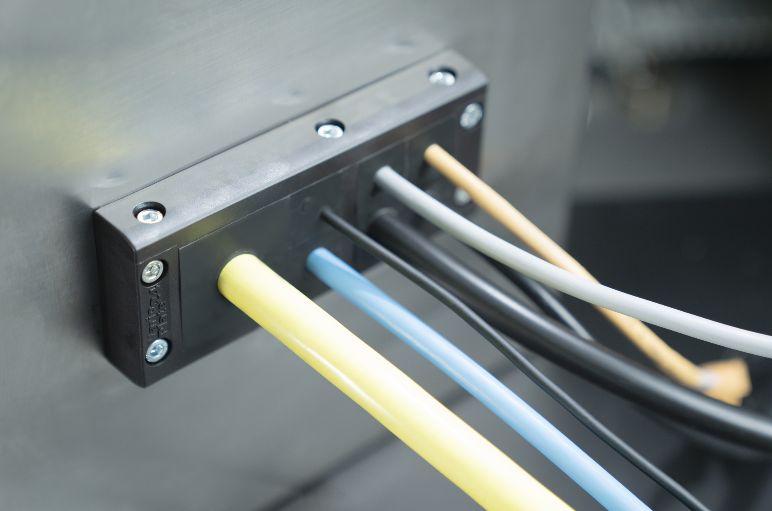

Cuatro bastidores diferentes: las opciones de montaje más diversas

VarioPlate es un sistema flexible para cables de 3-33 mm. Como alternativa a los prensaestopas, VarioPlate agrupa de forma ordenada y segura hasta 42 cables, en un solo marco. Sus ventajas son:

  • Conservación de la garantía de los cables premontados.
  • Sistema modular divisible.
  • Montaje flexible del marco.
  • Paso de hasta 42 cables por marco.
  • Apto para todos los recortes y patrones de perforación estándar habituales.
  • Para cables de 3-33 mm.
  • Fabricado en Alemania.
  • Alivio de tensión integrado.
  • Altura de montaje de 20 mm.

Preguntas frecuentes

¿Cómo encaminar varias conexiones en espacios reducidos?

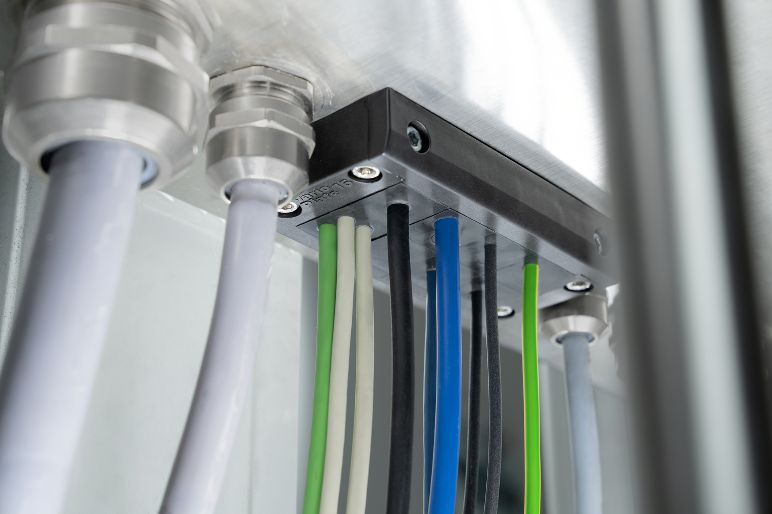

Sistema de entrada de cables VarioPlate para espacios reducidos

El sistema de entrada de cables VarioPlate es la solución ideal para ahorrar tiempo y espacio si tiene que tender cables de distintos diámetros con o sin conector en un lugar estrecho.

¿Se adaptan los marcos pasacables VarioPlate a mi aplicación?

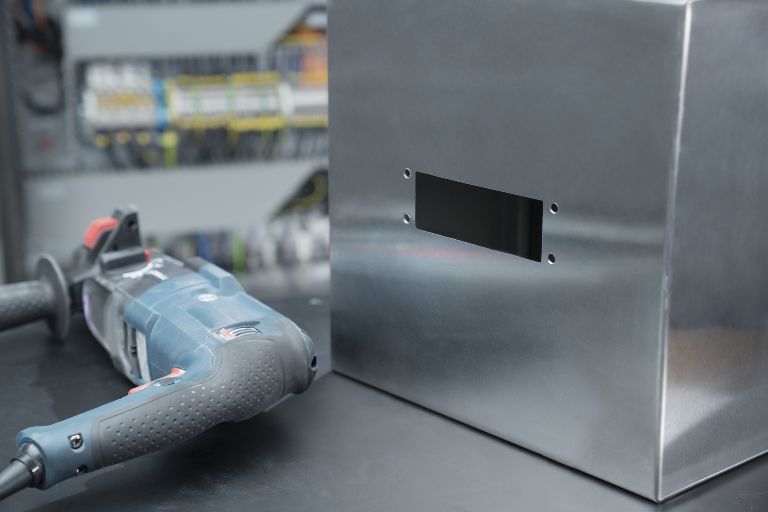

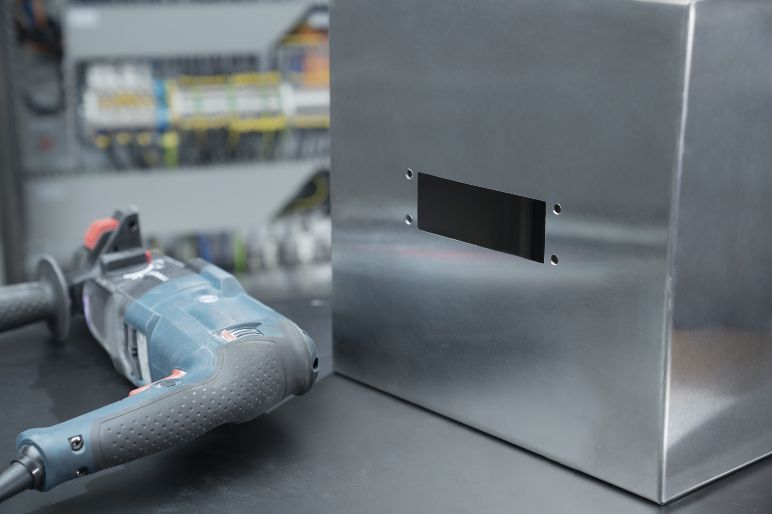

Placa de entrada de cables VarioPlate con recortes de conector de tamaño estándar

Los recortes interiores del marco se ajustan al tamaño estándar de los troqueles de los conectores en la construcción de cuadros y máquinas.  Esto hace que VarioPlate sea compatible con todas las aplicaciones habituales. Por lo tanto, es muy probable que uno de los cuatro tamaños diferentes de VarioPlate se adapte a su aplicación.

¿Proporcionan los sistemas de entrada de cables alivio de tensión y protección IP66?

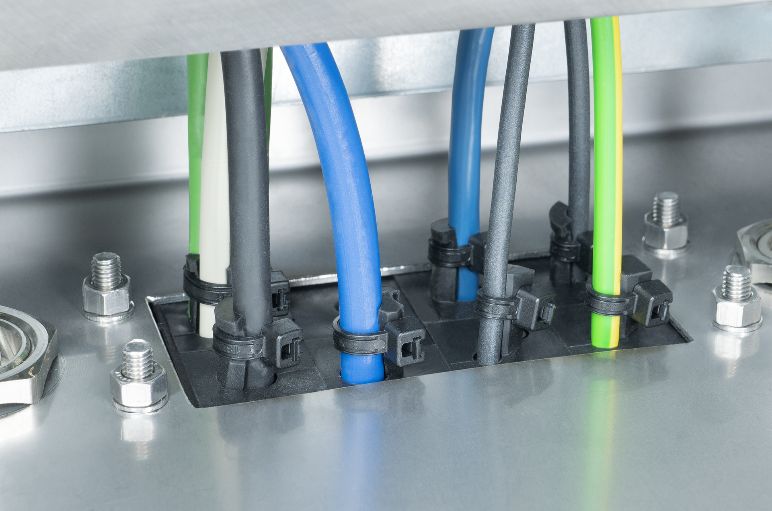

Placa pasacables Sistema VarioPlate conforme a los grados de protección IP65 e IP66

Todas las conexiones de los sistemas VarioPlate cumplen la clase de protección IP65, así como IP66, y disponen de un aliviador de tensión integrado.

¿Es necesario que una conexión por cable pueda sustituirse y mantenerse?

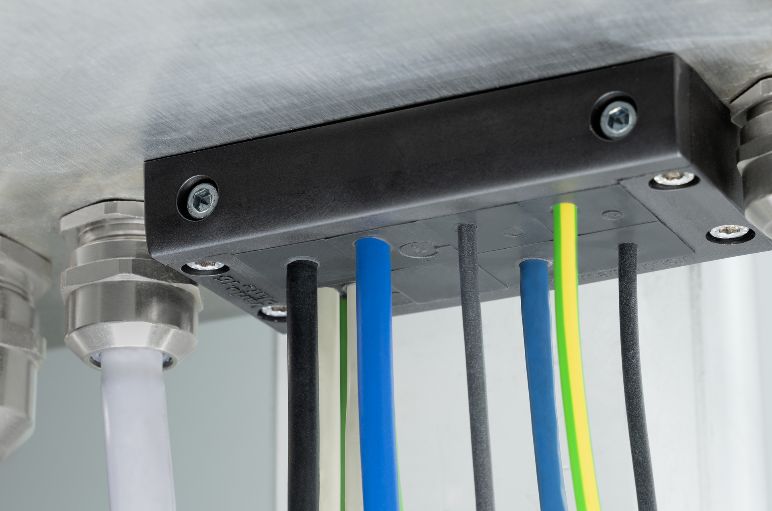

Placa de entrada de cables Sistema VarioPlate con enchufe ciego para futuros intercambios y servicios

Al colocar un pasacables ciego en el bastidor VarioPlate, tendrá la opción de tender cables adicionales en el futuro y podrá intercambiar y/o reparar las conexiones.

¿Cómo se instala el Sistema Varioplate?

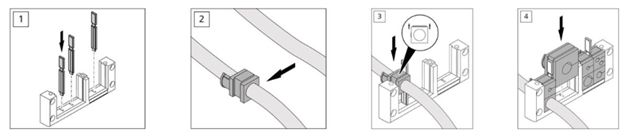

Cómo instalar el sistema de entrada de cables VarioPlate: pasos 1 a 4 Cómo instalar el sistema de entrada de cables VarioPlate: pasos 1 a 4

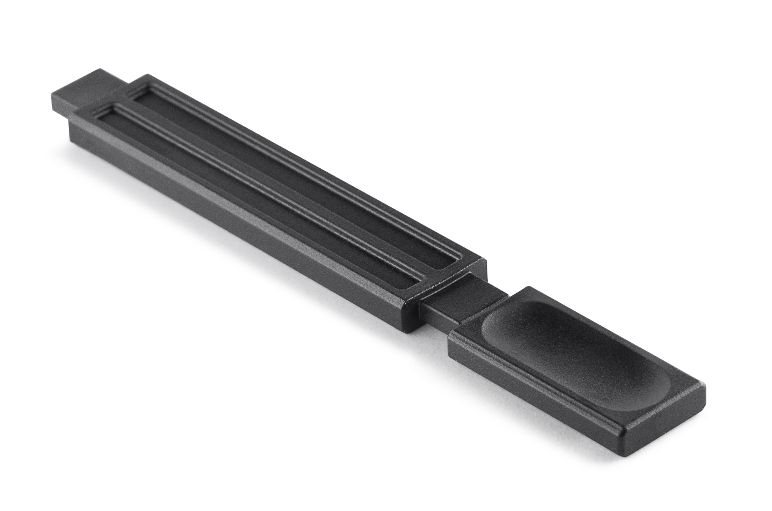

1. Prepare un troquelado adecuado a su necesidad y tamaño de marco correspondiente. Retire la parte superior del marco destornillándola. Con la ayuda de la herramienta podrá colocar los distintos pasacables de manera sencilla y ordenada.

2. Coloque los pasacables adecuados a su medida en cada cable o manguera.

3. Introduzca el primer pasacables en la posición definida con el posicionador de encaje en su parte superior.

4. Distribuya el resto de pasacables de la misma manera.

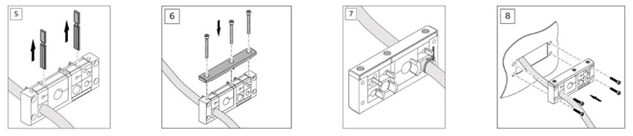

Cómo instalar el sistema de entrada de cables VarioPlate: pasos 5 a 8 Cómo instalar el sistema de entrada de cables VarioPlate: pasos 5 a 8


5. Retire la/s herramienta/s de aplicación.

6. Coloque nuevamente la parte superior del marco y atornille.

7. Por medio de bridas, sujete los cables al sistema retenedor trasero del pasacables (si lo considera oportuno).

8. Atornille el sistema modular al chasis por medio de tornillos. No necesita añadir una junta de estanqueidad, el sistema VarioPlate la lleva incorporada en el marco.
