Tubos corrugados para industria e instalaciones eléctricas

Tubos corrugados con accesorios y soportes adecuados

Encuentre el tubo de plástico corrugado adecuado para su aplicación

HelaGuard HG-FR los tubos convolutos ofrecen excelentes propiedades de protección contra el fuego.

Ya sea en la industria del automóvil, en la ingeniería mecánica y de instalaciones, en los trenes o en los edificios públicos, los tubos corrugados se encuentran en casi todas partes. Los tubos corrugados se utilizan principalmente para proteger el cableado.

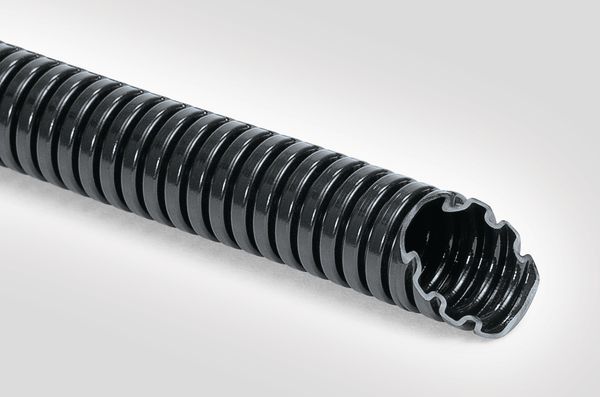

En función del uso previsto, los tubos corrugados se fabrican en diferentes diámetros y con distintos materiales, por ejemplo, PA6, PA12, PP y PE. Aunque suelen ser materiales rígidos, los tubos corrugados de plástico se vuelven flexibles y se pueden doblar gracias a su método de fabricación corrugado.

Los tubos corrugados están disponibles tanto en variantes cerradas como cortadas, y  suministran en diferentes grosores de pared. Además, una instalación correcta también requiere el uso de accesorios adecuados para tubos corrugados, así como de soportes a juego. En esta página podrás encontrar toda la información sobre la gama de tubos corrugados de HellermannTyton

Resumen de productos



Tubos corrugados: para instalaciones eléctricas

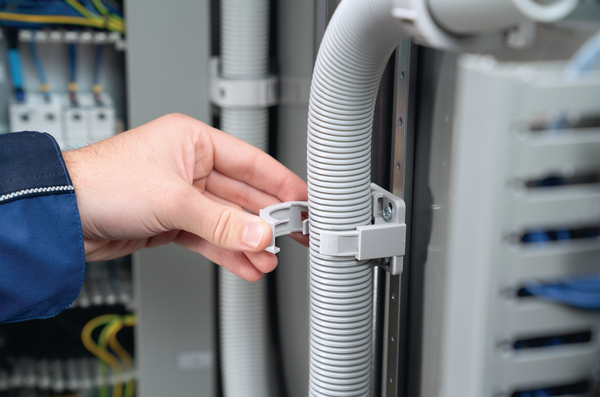

CTCC-IWS soporte para tubos corrugados y tubos convolutos IWS.

Las soluciones para la fijación y el cableado en los armarios de distribución deben ser fáciles de realizar.
Lo mismo ocurre con nuestros soportes para tubos corrugados IWS: Además del ahorro de tiempo, nuestros soportes son la mejor opción en general, junto con nuestros tubos corrugados IWS.

Firmes, seguros y bien pensados y adaptados al patrón de agujeros del armario de distribución, nuestros prácticos soportes para tubos corrugados se montan en un abrir y cerrar de ojos y, si se desea, se vuelven a abrir cómodamente con un destornillador.

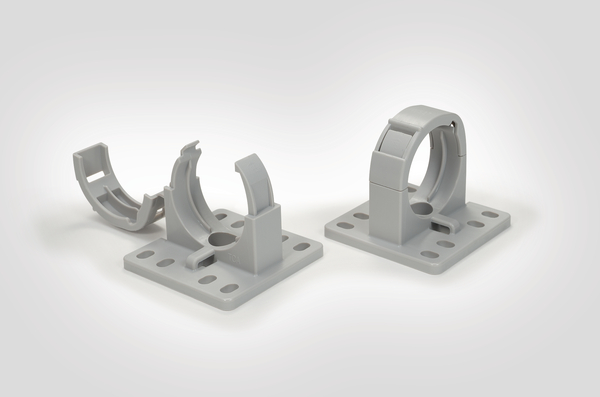

CTCC-IWS soporte para tubos corrugados.

El diseño inteligente de nuestros soportes para tubos ofrece muchas ventajas:

  • Pre-fijación en posición abierta
  • El tubo corrugado puede girar en el soporte
  • Punto de fijación en ambos lados para las bridas de los cables
  • Posibilidad de colocar cableado adicional
  • Los orificios de los tornillos se adaptan al patrón de orificios del armario de control
  • Fácil de reabrir con un destornillador

Tubo corrugado reforzado: para industria

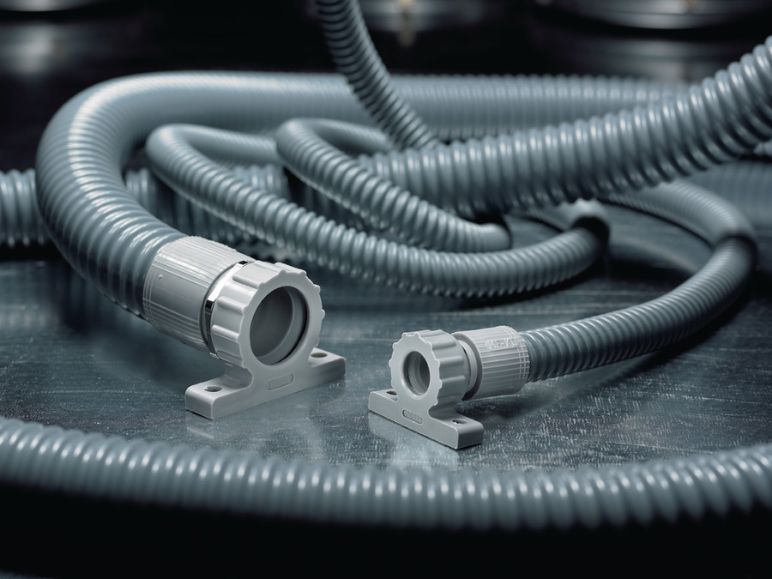

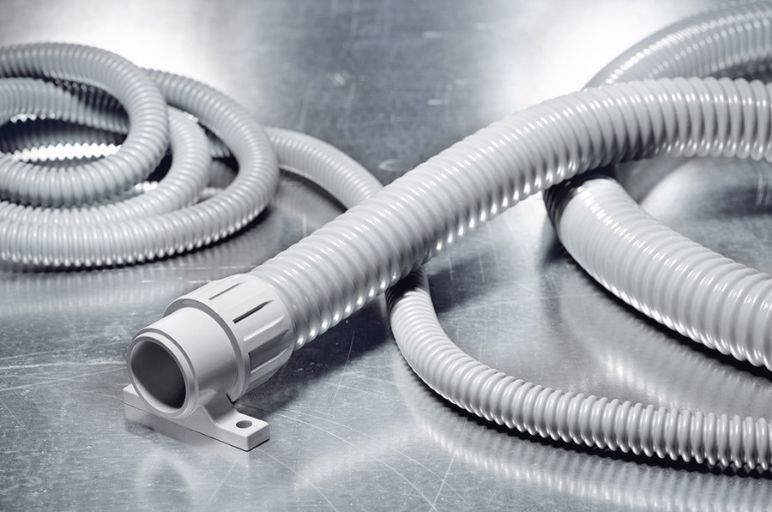

FlexiGuard tubo corrugado reforzadp

Los tubos corrugados reforzados FlexiGuard, extremadamente flexibles, impresionan por su gran movilidad.
Otras ventajas:

  • Excelente protección mecánica
  • Buena resistencia a los alcalinos y ácidos
  • Buena resistencia a los productos químicos
  • Buena resistencia a los rayos UV y al ozono

Los tubos FlexiGuard se utilizan principalmente en la construcción de máquinas e instalaciones, en la robótica y como protección para la entrada a los armarios de distribución.
Accesorios adecuados para los mazos de cables FlexiGuard:

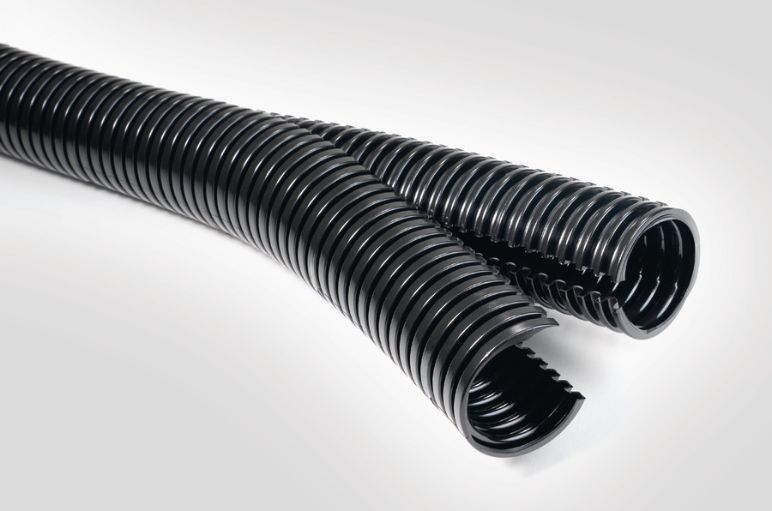

Tubos corrugados cortados



1) Tubo corrugado, doble corte

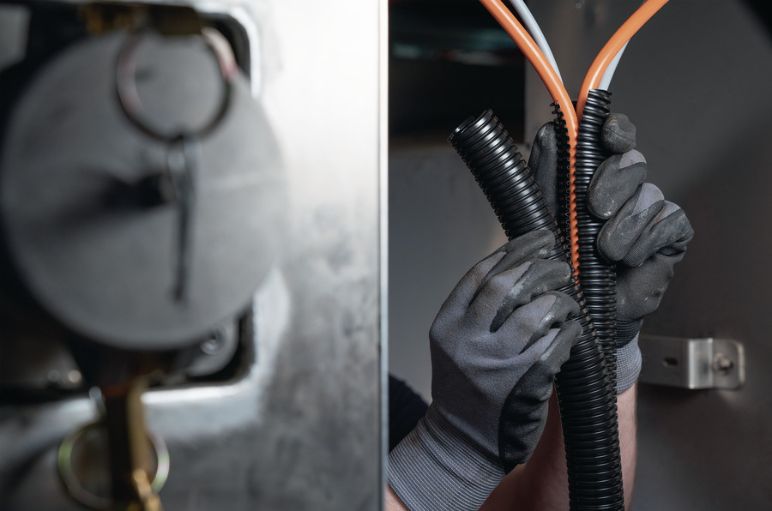

HelaGuard HG-DC los tubos corrugados son ideales para los cables preinstalados

El tubo corrugado HG-DC doubleslit es ideal para instalaciones en las que se requiere un reequipamiento. Por ejemplo

  • construcción de paneles
  • construcción de máquinas e instalaciones

Con el tubo corrugado de plástico HG-DC, los cables se introducen lateralmente y se pueden reabrir fácilmente. El tubo para cables es altamente resistente a la abrasión, es libre de halógenos, azufre y fósforo y es auto extinguible. Este tubo de plástico corrugado es abierto, está fabricado en PA6 y se suministra en bobinas, en longitudes de 25 metros, 50 metros cortados individualmente bajo petición.

2) Tubo corrugado, un único corte

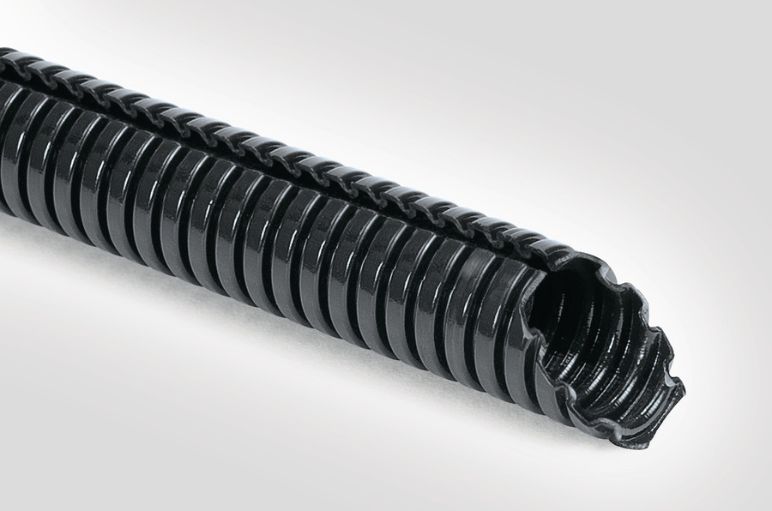

HelaGuard HG-ELWS, tubo corrugado de peso extra ligero.

El tubo corrugado de PA6 cortado HG-ELWS se utiliza en particular para máquinas y vehículos comerciales.
Ventajas:

  • Resistente a los disolventes y aceites
  • Libre de halógenos, azufre y fósforo

ELWS son las siglas de "Extra Lightweight Slit". Además de su bajo peso, la manguera impresiona por su material flexible y al mismo tiempo resistente a la abrasión, así como por su dureza.

El tubo HG-ELWS está disponible en negro y gris (a petición)

Tubos corrugado: ligero, estándar y pesado.



1) Tubo corrugado, peso ligero

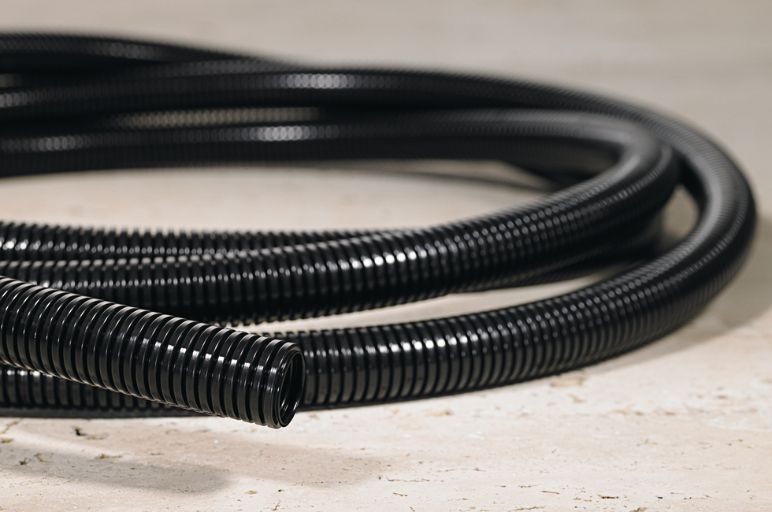

Tubo corrugado flexible y ligero con un pequeño radio de curvatura.

El tubo corrugado de plástico de pared fina HG-LW es adecuado para aplicaciones con poca tensión mecánica, por ejemplo, en

  • construcción de máquinas e instalaciones
  • armarios de paneles
  • edificios

El tubo corrugado flexible HG-LW tiene un peso reducido y una larga vida útil. Es muy resistente a los impactos y es estable en cuanto a su forma, con muy buena resistencia a los disolventes y aceites.

2) Tubo corrugado, peso estándar

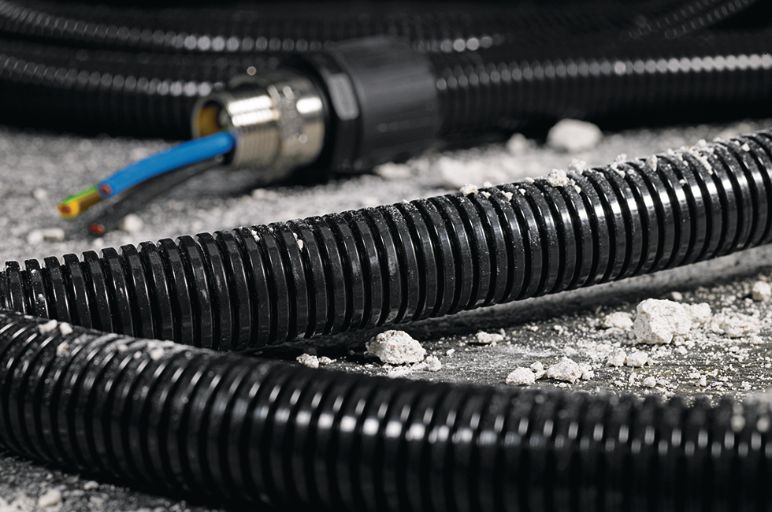

Tubo flexible y muy resistente a la abrasión de peso estándar.

El tubo corrugado de pared media HG-SW se recomienda para su uso en aplicaciones industriales, por ejemplo, en el campo de:

  • ingeniería mecánica
  • ingeniería de instalaciones
  • construcción de paneles
  • edificios públicos

El tubo HG-SW es muy flexible y resistente a la abrasión. También es muy resistente a los impactos y estable en su forma, así como auto extinguible según la norma UL94 V2.

Otros tubos corrugados estándar:

  • HG-HI: muy estable en su forma para aplicaciones con mucho movimiento
  • HG-PP: de polipropileno (PP), adecuado para la colocación en hormigón y yeso
  • HG-FR: con retardante de la llama, apto para requisitos de alta protección contra el fuego

3) Tubo corrugado, pesado

Tubo corrugado flexible y de gran peso para altas exigencias mecánicas.

El tubo corrugado exterior de pared gruesa HG-HW se utiliza principalmente cuando se requiere una protección mecánica especial de los cables, por ejemplo, en:

  • ingeniería mecánica y de instalaciones
  • ingeniería de la construcción

El tubo HG-HW está diseñado para entornos difíciles. Ofrece una gran resistencia mecánica y una alta resistencia a los impactos.

El material es también resistente a los disolventes y aceites, resistente a la abrasión y auto extinguible según la norma UL94 V2.

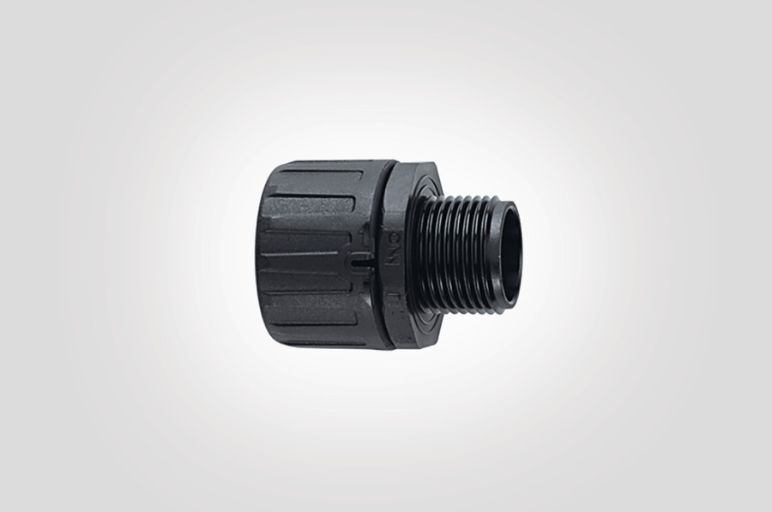

Accesorios de tubos corrugados



Elija el accesorio perfecto para su aplicación

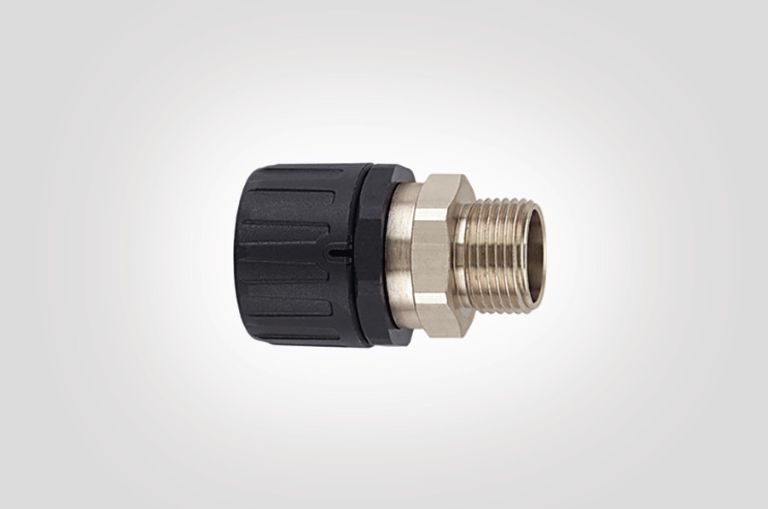

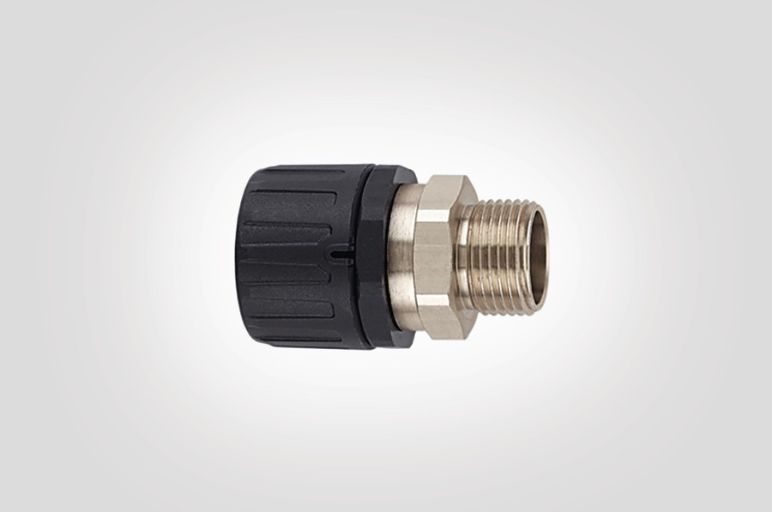

HelaGuard HG-SM Ángulo Recto Cabezal Externo, IP66.

La gama de productos HelaGuard incluye herrajes adecuados para cada necesidad. Por un lado, se distingue según el diseño. Por ejemplo, los accesorios para tubos están angulados a 45°, a 90° o también son rectos. Otra distinción en los accesorios para tubos de cables son las diferentes clases de protección según la norma DIN EN IEC 60529.

Los empalmes junto con los correspondientes tubos de plástico están disponibles en las siguientes clases de protección:

  • IP66
  • IP67
  • IP68
  • IP69k

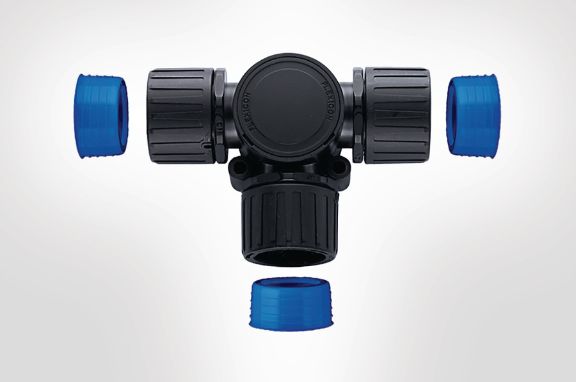

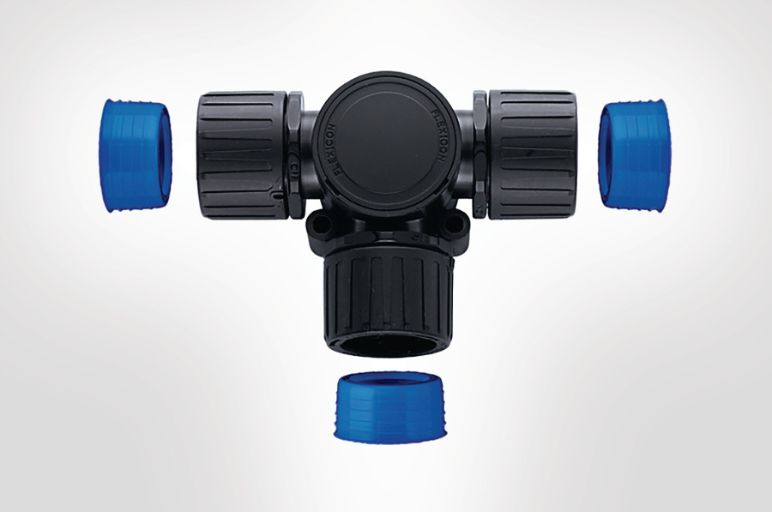

HelaGuard HGL-T, T-Conector con conductos sellados.

Los empalmes de plástico HelaGuard se montan de forma sencilla, rápida y muy segura. Ofrecen una resistencia a la extracción excepcionalmente alta y son resistentes a las vibraciones y a la manipulación. Se pueden desmontar con un destornillador. Los accesorios de plástico HelaGuard pueden utilizarse una y otra vez.
A continuación, te ofrecemos un resumen de nuestros accesorios para tubos corrugados. Haga clic en la categoría correspondiente para explorar los productos individuales en detalle:

Soportes de tubos corrugados

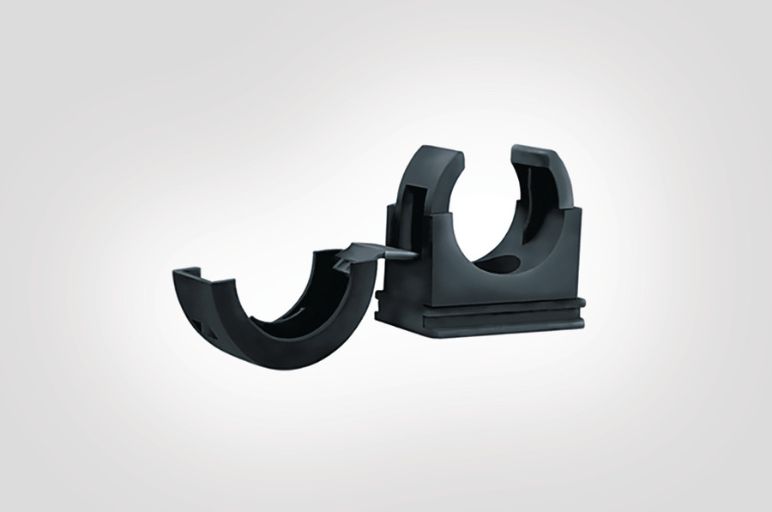

1) Clip de fijación atornillable para tubos de plástico

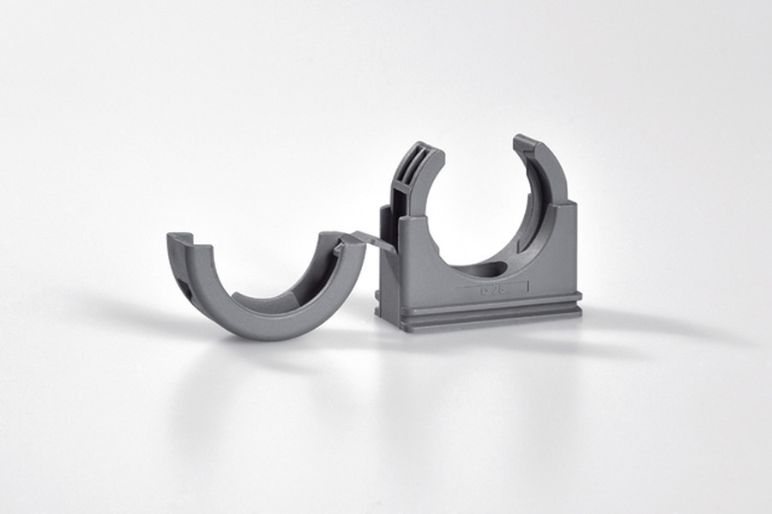

PACC soporte para cableado enrevesado.

El soporte PACC para cableados enrevesados con tapa integrada permite sujetar con seguridad los casquillos de plástico HelaGuard.

Sus nervios internos impiden que el tubo corrugado se mueva de su sitio. El soporte se instala de forma rápida y sencilla y se puede fijar con tornillos.

2) Clip de fijación de acero chapado con revestimiento de PVC

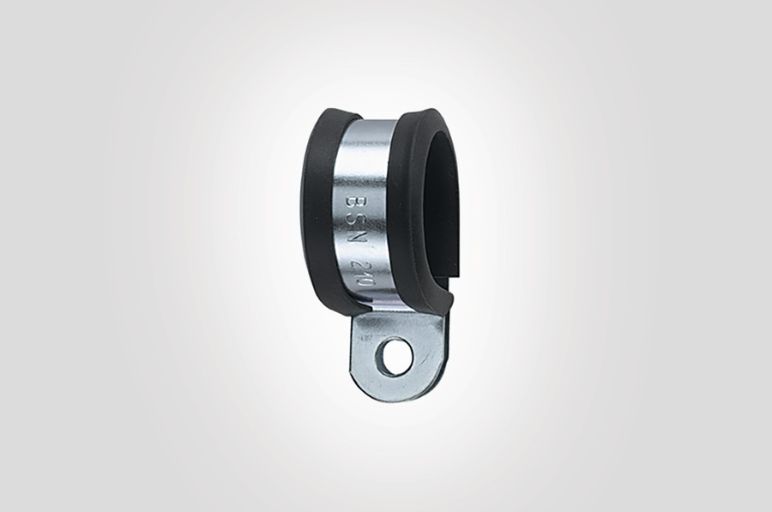

The AFCS clip usado para proteger cables metálicos.

La abrazadera de fijación de acero galvanizado AFCS con perfil de protección de PVC se utiliza como dispositivo de fijación adicional para los tubos enroscados.

El soporte es muy fácil de utilizar. Su perfil protector evita los daños debidos a la abrasión.

Soporte de cableado metálico para la construcción de paneles

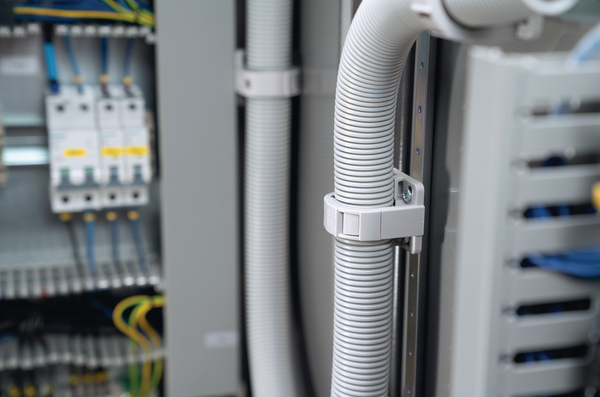

IWS los tubos corrugados se utilizan para enrutar y proteger los cables en los paneles de control, los sistemas de conmutación y la construcción de máquinas

Nuestros soportes IWS, que incluyen tubos corrugados a juego, son perfectos para los armarios de distribución.

Puede encontrar más información sobre ellos aquí, más arriba en esta página.

Preguntas frecuentes

¿Cómo encontrar el tubo corrugado perfecto?

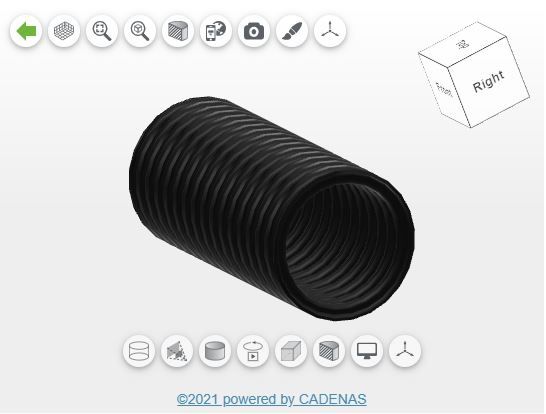

CADENAS, tubos corrugados en 3D

En colaboración con el software CADENAS, te ofrecemos la mayoría de nuestras medidas de tubos corrugados plásticos HelaGuard, incluidos los accesorios correspondientes, en formatos 2D y 3D online.

Además de las especificaciones detalladas de cada solución de producto, también encontrarás numerosas imágenes del producto, así como útiles datos del producto.

CADENAS facilita la búsqueda de la solución adecuada para tu aplicación, para una planificación aún más precisa, desde la primera idea.

¿Cómo encontrar el accesorio adecuado para tu tubo corrugado?

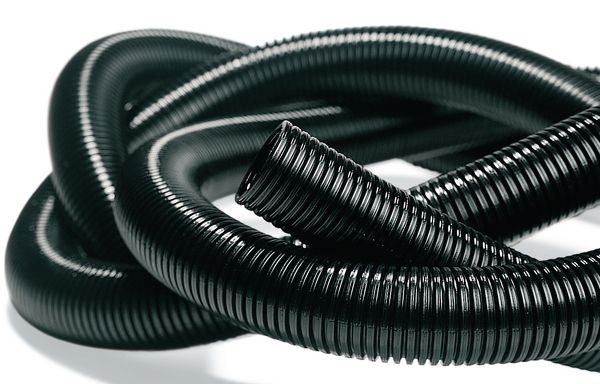

IWS tubo corrugado flexible.

A partir del nombre de un accesorio de plástico HelaGuard, puede determinar fácilmente la clase de protección IP, el tipo de rosca y la forma del accesorio, entre otras cosas.

Para que te resulte lo más sencillo posible encontrar el accesorio adecuado, echa un vistazo a nuestro índice de soluciones HelaGuard aquí.

¿Cómo se montan y desmontan los accesorios para tubos corrugados?

Para volver a desmontar los accesorios de plástico HelaGuard, basta con un destornillador de cabeza plana. Los accesorios de rosca pueden desmontarse y reutilizarse tantas veces como sea necesario.

Para montar y desmontar los accesorios de plástico HelaGuard, siga estas sencillas instrucciones:

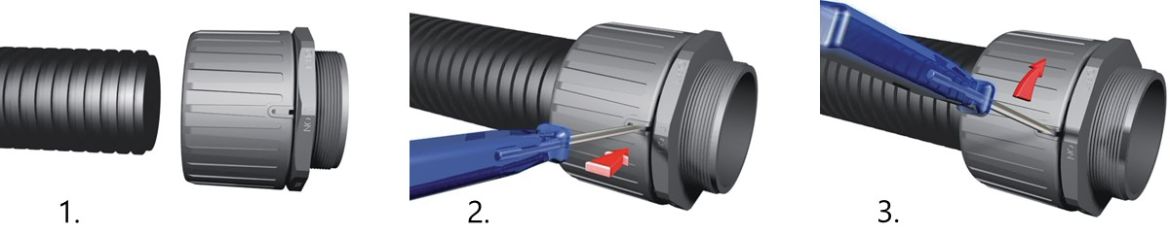

¿Cómo se montan y desmontan los accesorios para tubos corrugados? ¿Cómo se montan y desmontan los accesorios para tubos corrugados?


1. Si el accesorio ha sido utilizado anteriormente, asegúrate de que la ranura apunta a la posición "on". Para montar el conector, empújalo hasta el final del conducto sin forzarlo y gírelo ligeramente. Ahora el accesorio está bien bloqueado.
2. Para retirar el accesorio, introduzca un pequeño destornillador en la ranura.

3. Mueva el mango del destornillador hacia la posición "off". La tuerca de cierre girará ligeramente. El mecanismo de bloqueo está ahora liberado.

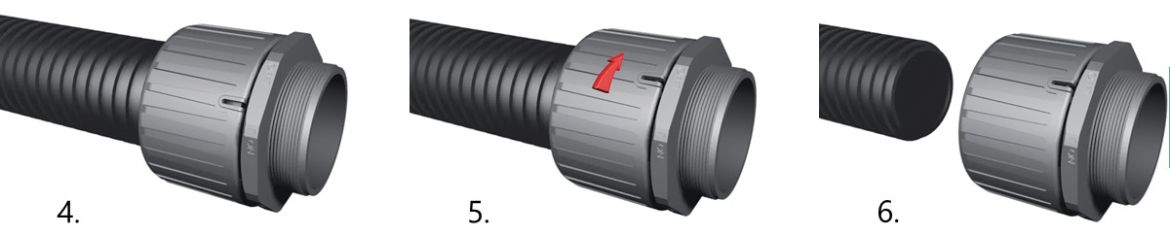

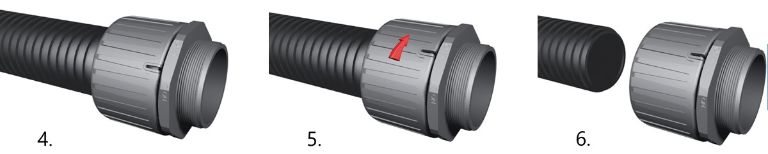

¿Cómo se montan y desmontan los accesorios para tubos corrugados? ¿Cómo se montan y desmontan los accesorios para tubos corrugados?


4. Retira el destornillador.
5. Gira manualmente la tuerca de la tapa hacia la posición "off" tanto como sea posible.
6. Simplemente retira el accesorio del extremo del conducto.

¿Aún no estás seguro? Encuentra todos los pasos anteriores aquí en esta ilustración adicional.

¿Cómo cortar tubos corrugados?

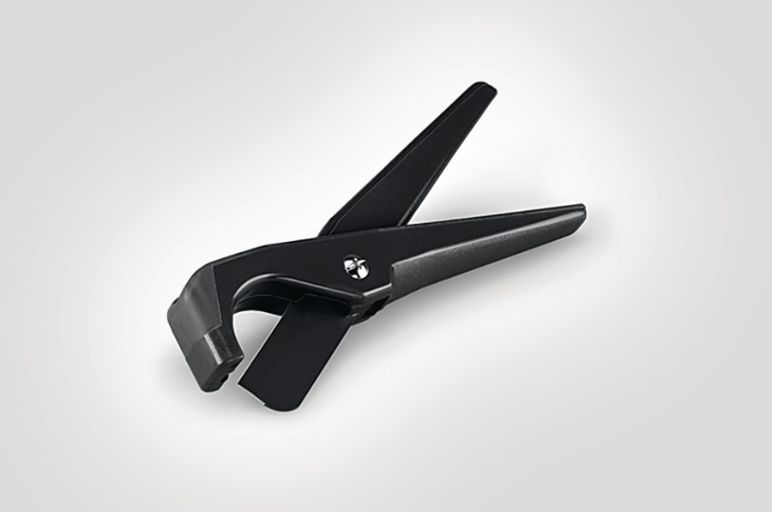

CONCUTTER, a simple hand tool for cutting plastic tubing.

Los tubos corrugados no metálicos pueden cortarse fácilmente con el CONCUTTER, una sencilla herramienta manual para cortar tubos de plástico.

La herramienta CONCUTTER está disponible en dos variantes:
