Clips de sujeción: ruteado de cables de gran rendimiento en bordes y perfiles

Sujete los cables y las tuberías a los perfiles – sin taladros ni adhesivos.

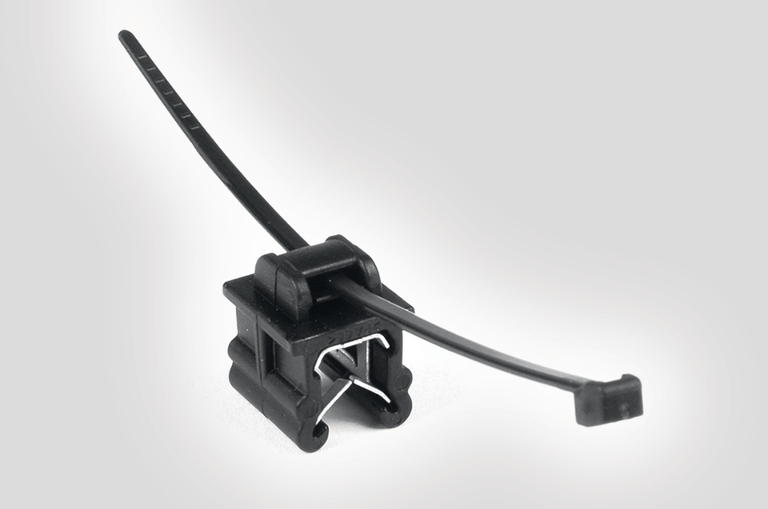

clip de sujeción y abrazaderas para cables para sujetar cables y tuberías a perfiles

La Bridas con Clip de Sujeción para Perfil son pequeñas fijaciones para cables. Estos componentes plásticos ofrecen una óptima sujeción gracias a sus abrazaderas incorporadas.

Las abrazaderas de clip de sujeción para perfil EdgeClip son una solución de fijación de cables que permiten el enrutamiento flexible de cables, arneses de cables, conductos y tuberías en una variedad de aplicaciones industriales, y en el sector automoción.

Las pinzas del clip de sujeción permiten sujetar los cables de manera segura:

  • Sin perforación
  • Sin soldadura de pernos de anclaje
  • Donde no sea posible usar adhesivos

Estos clips de sujeción de cable se pueden enganchar fácilmente al borde con la mano. No se requieren herramientas adicionales para su instalación.

Mini EdgeClip – el Clip de Sujeción a Perfil para pequeños espesores

clip de sujeción con enganche de perfil con bridas

Los constructores e instaladores a menudo se enfrentan los siguientes desafíos:



  • ¿Cómo sujetar mazos de cables con bridas para cables en espacios extremadamente estrechos?
  • ¿Qué hacer si no es posible perforar un agujero o soldar un soporte?
  • ¿Cómo asegurar un agarre firme en bordes planos, que suelen tener únicamente entre 0.7 mm-0.9 mm de grosor?

Tenemos la mejor solución para usted: Bridas con Clip de Sujeción para Perfil EdgeClip Mini: ideales para espacios restringidos y bordes estrechos. El modelo EdgeClip más pequeño está especialmente diseñado para las necesidades de construcción de nuestros clientes industriales.

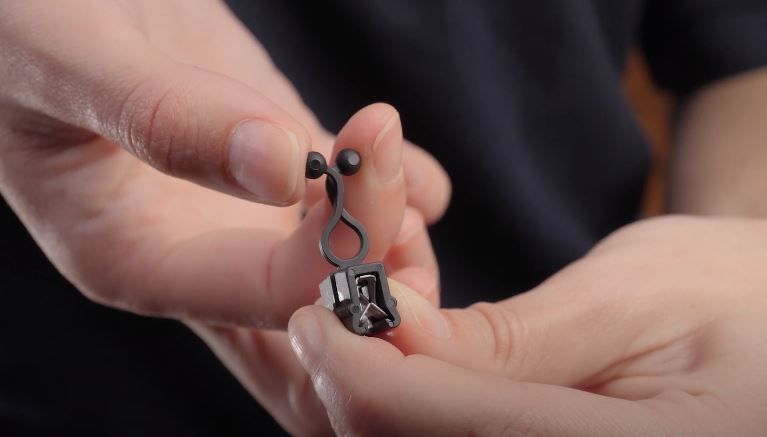

Nuestro Clip de Sujeción de Cable para perfil en versión mini es un 30% más pequeño que otros soportes para cables

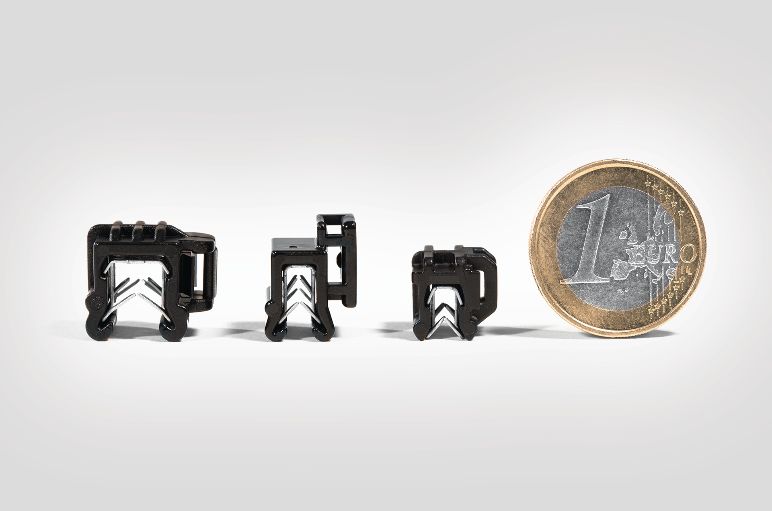

bridas para cables con clip para sujeción a perfil de HellermannTyton

Las pequeñas dimensiones del clip para perfil Mini EdgeClip ayudan a los constructores cuando existe un espacio limitado para el enrutado de cables.

Esta versión en tamaño mini de nuestro clip de sujeción para perfil ofrece una sujeción firme, a pesar de utilizar un 30% menos de material que los clips de cable más grandes que fabricamos para perfiles más gruesos.

Gracias a su carcasa compacta, EdgeClip Mini es el único clip de sujeción de cable que existe en el mercado adecuado para sujetar cables de manera segura a perfiles bajos cuadrados o a perfiles angulares estrechos con espesores de entre 0,5 mm y 2,5 mm.

La carcasa de plástico del clip para perfil EdgeClip está hecha de nylon modificado al alto impacto y estabilizado al calor (Poliamida PA66HIRHS); un material resistente a la radiación UV, a las reacciones químicas inducidas por el clima y a fluctuaciones de temperatura entre -40 ° C y + 105 ° C.

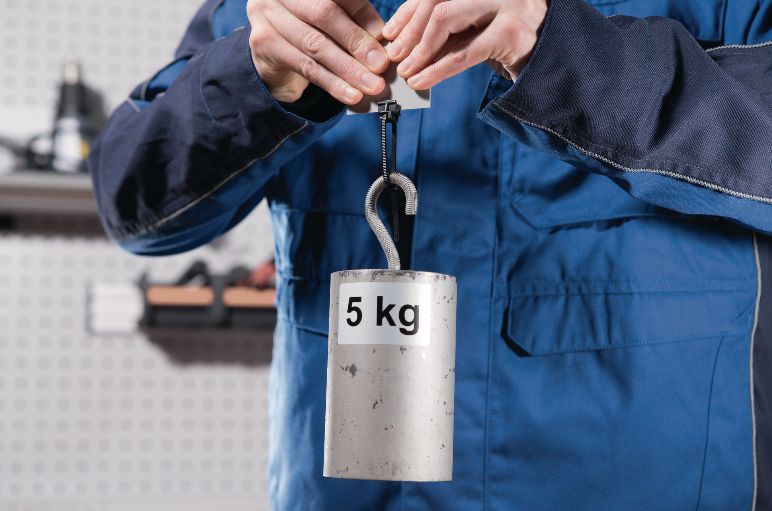

¿Cómo puede este Clip de Sujeción resistir hasta 5 kg de fuerza de extracción?

clips de cables para perfil con resistencia de extracción de hasta 5 Kg

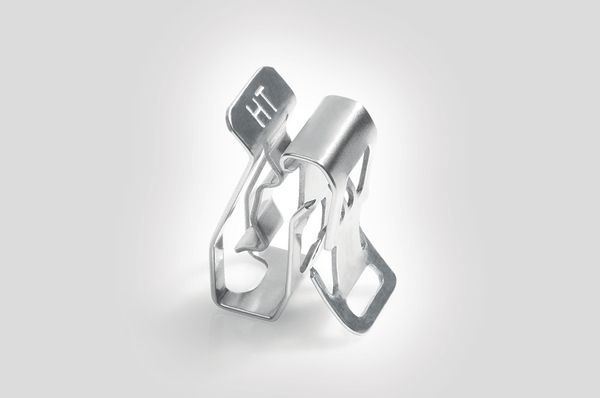

Hemos modificado el diseño de la pinza metálica dentro del clip EdgeClip Mini para garantizar que tenga aún más poder de sujeción que el que requieren nuestros clientes industriales.

Su pinza de acero galvanizado se clava firmemente en materiales más blandos. El efecto de lengüeta es tan fuerte que ni siquiera es fácil quitar este pequeño clip de cable con unos alicates. Este sistema de agarre está diseñado para soportar diversas superficies y niveles de dureza.

No obstante, dependiendo de los requisitos, recomendamos revisar la aplicación exacta del modelo EdgeClip que necesite.

Echa un vistazo a nuestro video para ver cómo puedes retirar un EdgeClip de forma controlada.

Si el material del perfil (ya sea chapa o plástico) exhibe una dureza de menos de 410 HV 10, las garras de desplazamiento y enclavamiento del clip de sujeción EdgeClip Mini pueden resistir una fuerza de extracción de 5 kg.

En comparación con otros modelos más grandes, el diseño del clip de sujeción para perfil EdgeClip Mini facilita la fijación, el atado y la agrupación de cables en el perfil, así como la correcta posición del cabezal.

El 2021 marca el 20º aniversario de la familia EdgeClip


El 2021 marca el 20º aniversario de la familia EdgeClip



Ya sea en el sector solar, en el de automoción o en cualquier otro: Desde hace 20 años, clientes de una amplia gama de industrias han confiado en la gama versátil de productos EdgeClip.


Hoy en día, los prácticos clips para la fijación de bordes están disponibles en más de 300 variantes, hechas de más de 100 combinaciones de materiales diferentes.

Elegir el Clip adecuado depende del grosor y altura del perfil.

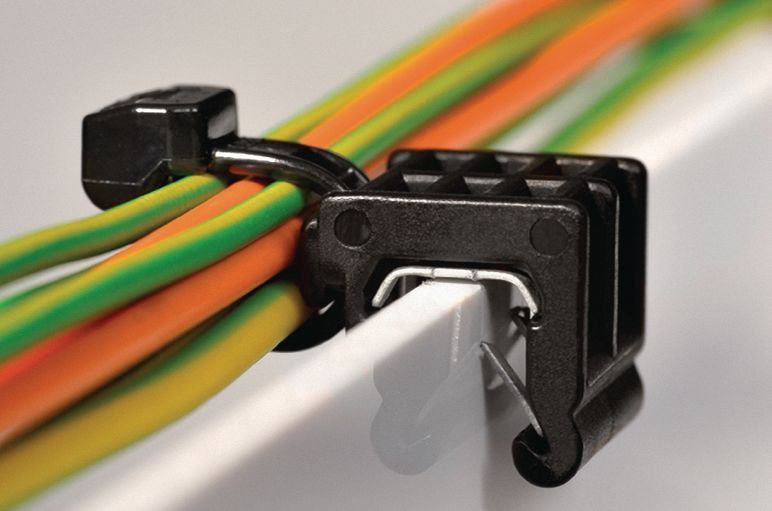

Clips para enganchar cables a bordes de HellermannTyton

No existe un clip para perfil universal, ya que las aplicaciones en industria pueden variar enormemente. Por ejemplo, contamos con diferentes clips en función del tipo de bordes y materiales utilizados.



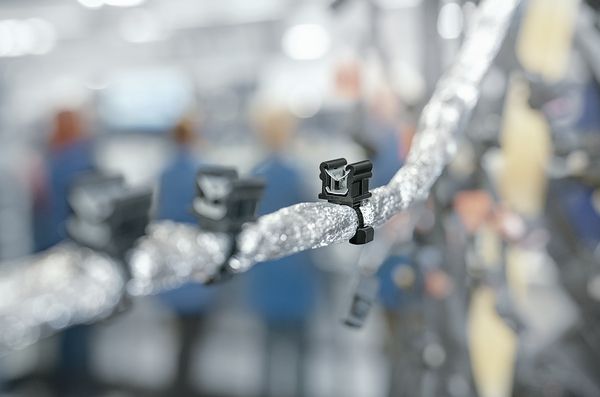

Disponemos de bridas para tres espesores de borde:

  • 0.5 mm a 2.5 mm
  • 1.0 mm a 3.0 mm
  • 3.0 mm a 6.0 mm






Nuestro clip de sujeción más demandado es el utilizado para fijar en bordes de chapa de entre 0,7 mm y 0,9 mm, por lo que nuestro Clip de Perfil EdgeClip Mini es perfecto.Nuestro clip más demandado es el utilizado para fijar en bordes de chapa de entre 0,7 mm y 0,9 mm, por lo que nuestro Clip de Perfil EdgeClip Mini es perfecto.

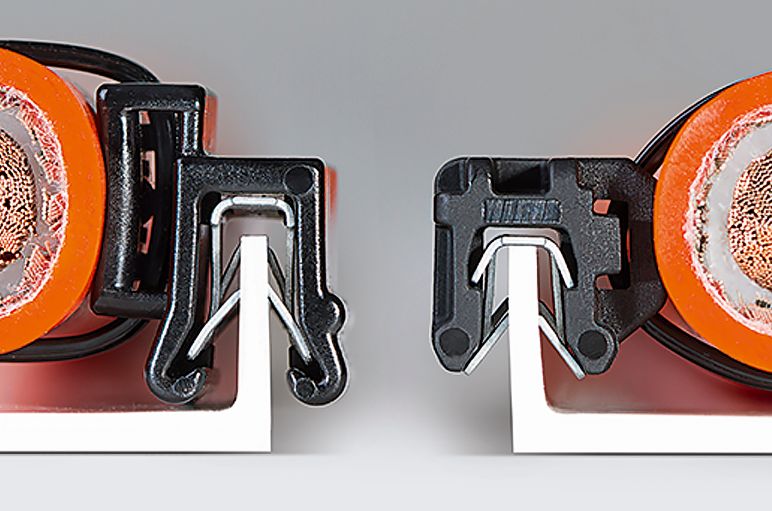

clips con bridas para colocar en bordes de perfil de HellermannTyton

Nuestro clip de sujeción geClip Mini (EC0.5-2.5SP-SV) también se recomienda para aplicaciones en las que el borde mida solo 6.0 mm de altura

La abrazadera de cable EdgeClip EC5 de dos piezas es la mejor opción cuando se trata de sujetar cables a bordes con una altura mínima de 9.0 mm.

Bridas para perfil y diferentes opciones de enrutamiento

Bridas para perfil y diferentes opciones de enrutamiento de HellermannTyton

HellermannTyton desarrolló el Clip de Sujeción para Perfil EdgeClip para permitir crear de manera flexible puntos de anclaje fijos para bridas en cualquier parte de los perfiles.

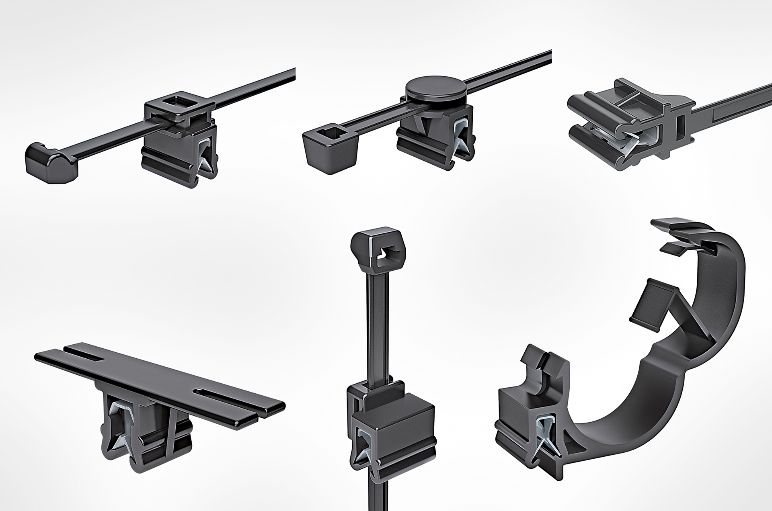

Es por ello que ofrecemos la gama de clips EdgeClips para la inserción de bridas en diferentes direcciones.



Esta funcionalidad permite enrutar los cables tanto vertical como horizontalmente, a lo largo o, a través de los perfiles.

¿Cómo puede el borde del clip asegurar una fijación segura?

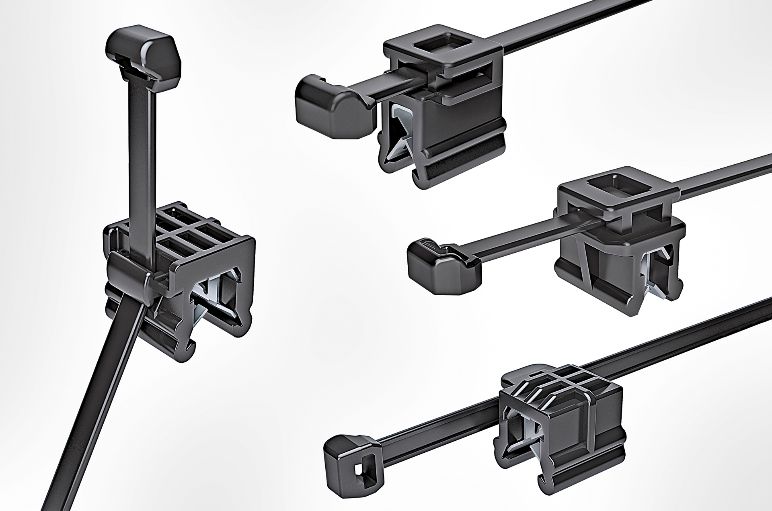

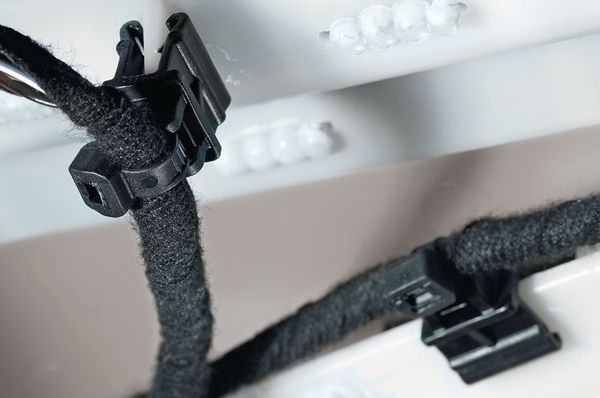

clips para colocar bridas sobre perfil en diferentes direcciones

La geometría de los perfiles suele indicar si los cables pueden enrutarse sobre el borde o al costado del perfil.



Puede elegir entre cuatro alineaciones diferentes de EdgeClips:

  • Sobre el borde, paralelo a la dirección del borde
  • Transversal sobre el borde, a 90° respecto a la dirección del borde
  • Paralelo junto al borde
  • Vertical y lateral, a 90° respecto a la dirección del borde

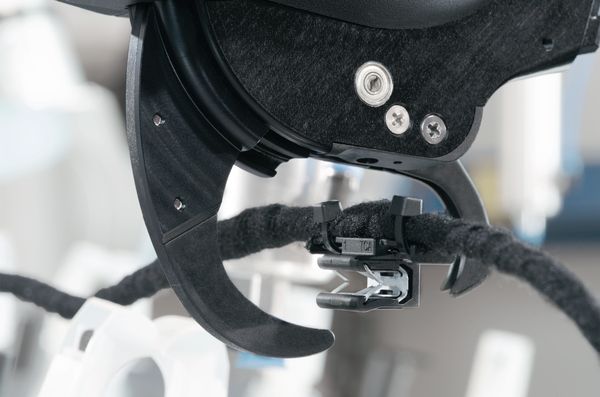

Gama completa de Clips de Sujeción EdgeClips

HellermannTyton desarrolló sus primeros clips para perfil en 2001. A partir de ahí, ensamblamos estos clips con bridas para ofrecer una solución de sujeción completa.

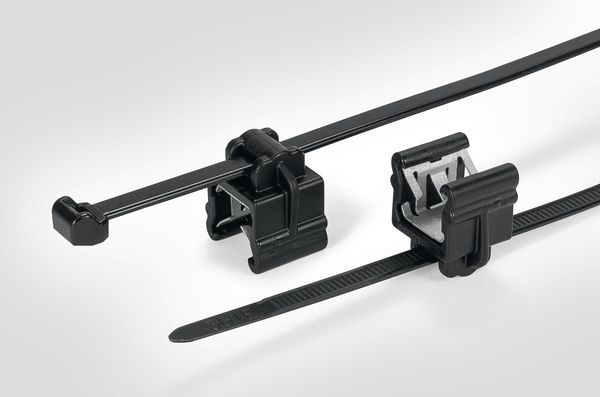

Clips para Perfil en Una y Dos Partes

abrazadera de clip para bordes en 1 y 2 partes

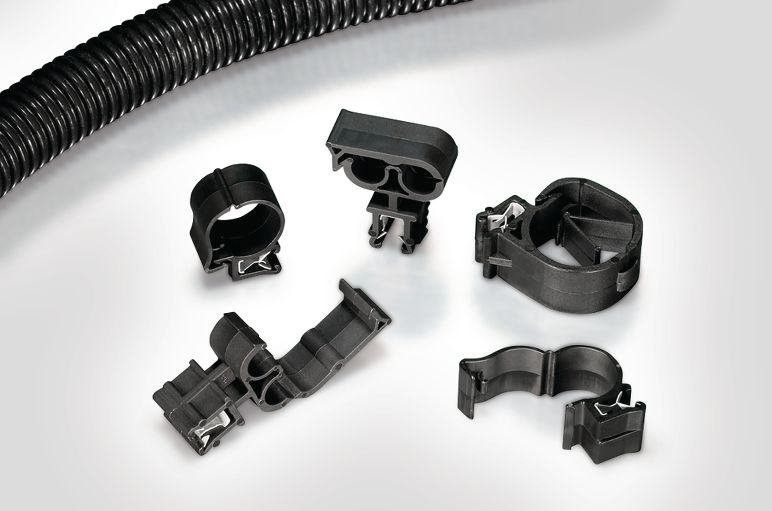

A pesar de que el clip de sujeción para cables EdgeClip cuente con dos partes, siempre existe un punto de anclaje seguro en los bordes para atar con bridas los cables, tuberías o mangueras.

Nuestros clientes generalmente nos piden estos clips ya ensamblados con bridas. Estas abrazaderas suelen ser de nuestra Serie T, con dentado exterior, perfectas para evitar dañar los cables.

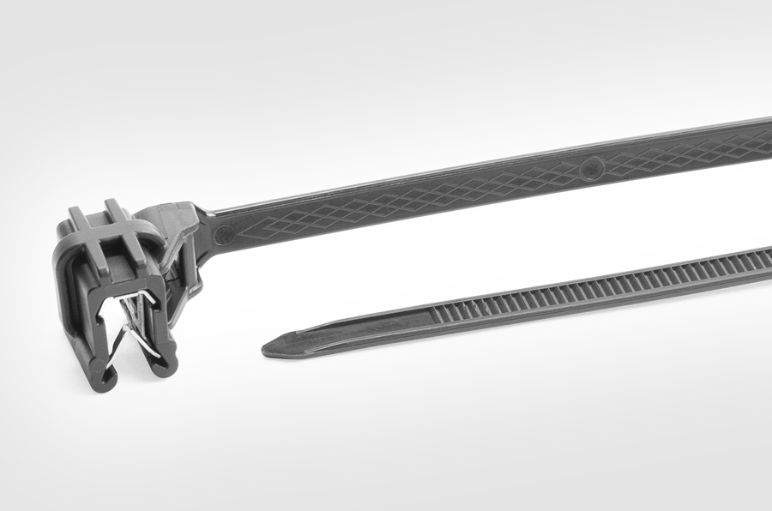

Hoy en día, contamos con multitud de fijaciones EdgeClip. Pero también fabricamos fijaciones EdgeClip en una sola pieza, ya sea con la brida unida al clip o con bases que facilitan la sujeción de cables y mangueras.

La solución perfecta para cada escenario

bridas para cables para fijaciones en plantas solares de HellermannTyton

Los EdgeClips son ideales para asegurar cualquier sujeción de arneses de cables en una gran cantidad de aplicaciones OEM.

HellermannTyton desarrolló los primeros EdgeClips para la industria automovilística. Era necesario evitar la abrasión de los cables de los focos antinieblas y se comenzó a desarrollar un clip de cable que permitiera el enrutamiento de cables detrás del paragolpes.

El borde de los EdgeClips presentaba un punto de unión perfecto, sin necesidad de realizar costosas modificaciones en serie. Y es que los EdgeClips solo necesitan premontarse en los lugares correctos por el arnés de cables.

Los EdgeClips también son muy comunes en fabricantes de electrodomésticos, gracias a su fácil colocación a mano en producciones en serie.

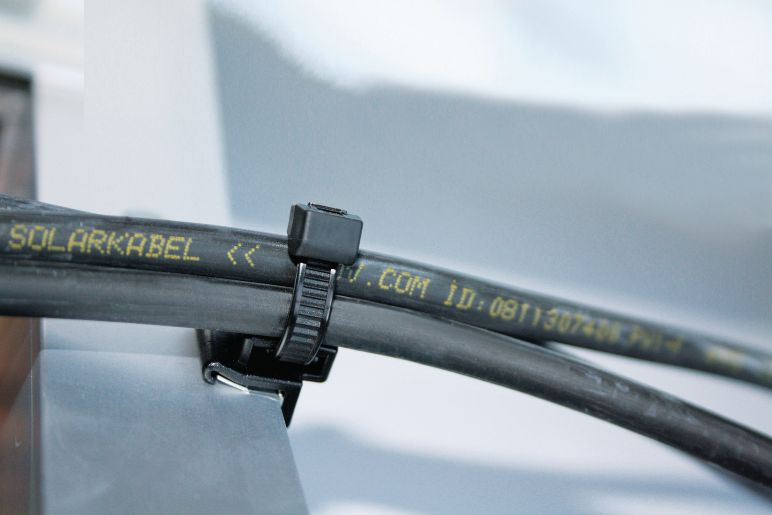

bridas para cables con resistencia UV para utilizar en plantas solares de HellermannTyton

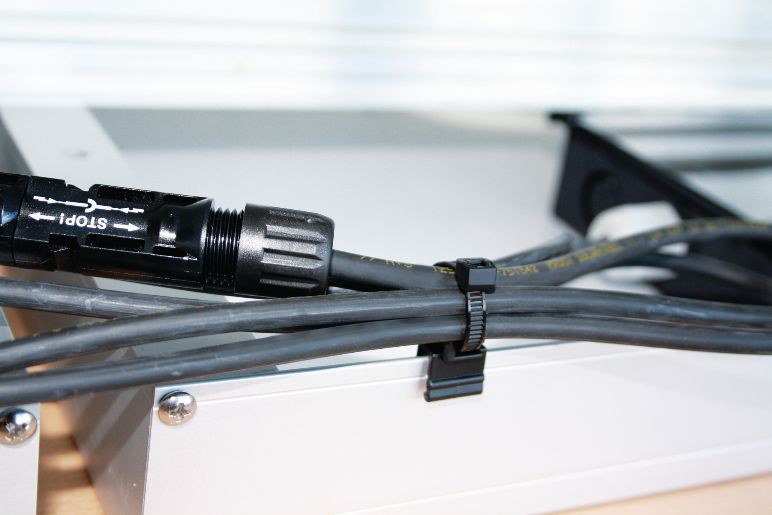

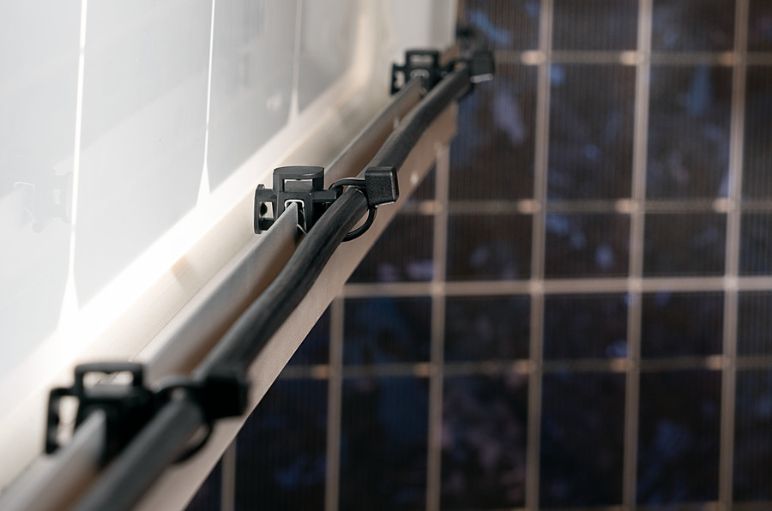

Los clips para cables EdgeClips son también comunes en las instalaciones solares ya que poseen una excelente resistencia a las radiaciones UV, a las fluctuaciones de temperatura y a las reacciones químicas provocadas por el clima.

Impide que los cables utilizados en instalaciones solares se hundan y se dañen, evitando así cortocircuitos.

Trabaje de manera más rápida y eficaz con información en 3D

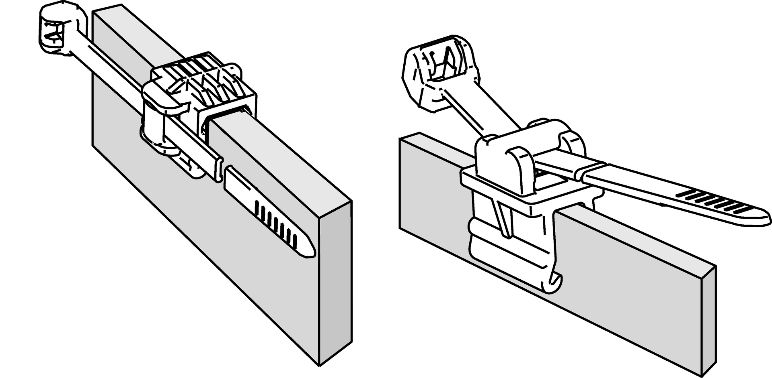

Bridas para cables con información CAD HellermannTyton

HellermannTyton ofrece la información de sus productos en formato 3D a través del software CADENAS (CAD). De esta manera, cualquier persona puede conocer las especificaciones de los productos, descargando la información en formato CAD o enviando las fichas por correo electrónico.

El PDF generado proporciona información sobre las dimensiones precisas del producto, las especificaciones del material, las características del producto y los detalles de lo que está incluido en la entrega.

Preguntas frecuentes

¿Cómo elegir el tipo adecuado de brida con clip para perfil o EdgeClip?

Rara vez hay EdgeClips que se adapten a todos los ámbitos de uso, ya que los requisitos y las necesidades son muy diferentes de un sector a otro. A pesar de los grosores estandarizados de los paneles, sabemos por experiencia que cada EdgeClip funcionará de forma distinta en cada aplicación. Esto se debe generalmente a que los parámetros del borde y el peso relativo de los haces de cables o mangueras que deben sujetarse varían significativamente. El material de la superficie utilizada, el grosor del borde, la dirección del arnés, la opción de sujeción del cable y el material desempeñan un papel importante. Por lo tanto, recomendamos tener en cuenta lo siguiente a la hora de elegir la brida adecuada para aplicaciones en bordes:

Grosor y altura del borde
¿Qué grosor y altura tiene el borde por el que desea pasar los cables? Las dimensiones de los cantos varían considerablemente. En consecuencia, ofrecemos una gama escalonada de tamaños. En algunos casos, la altura física del borde disponible también puede ser limitada o el diámetro del haz es mayor que la altura del borde. El EdgeClip mini, por ejemplo, tiene una altura aproximada de 6,0 mm, mientras que muchos de nuestras bridas con clip para perfil tienen una altura mínima de 9,0 mm.

La geometría del borde
La dirección del borde suele indicar en qué dirección se pueden guiar los cables, ya sea vertical u horizontalmente, sobre el borde o junto a él. Las geometrías EdgeClip están disponibles para cuatro opciones de enrutamiento diferentes:

  • Sobre el borde, paralelo a la dirección del mismo.
  • En ángulo recto a lo largo del borde, a 90° con respecto a la dirección del canto.
  • Paralelo a lo largo del borde.
  • Vertical u horizontalmente, a 90° con respecto a la dirección del borde.

También ofrecemos una versión en la que el soporte de la brida puede girar 90°. Los EdgeClips más comunes son de dos piezas pre-ensamblados con una brida, pero HellermannTyton también fabrica de una sola pieza con una cabeza de brida y una correa integradas. Si se le ocurre alguna variante sobre este tema, ¡probablemente ya la hayamos fabricado!

Ámbitos de aplicación
Las condiciones que debe cumplir un producto dependen del ámbito de aplicación. En la industria solar, por ejemplo, es importante que las bridas sean resistentes a los rayos UV y puedan soportar condiciones duras. En la industria de electrodomésticos, es esencial que los elementos de fijación ocupen poco espacio, sean duraderos y resistan las vibraciones. Por encima de todo, los EdgeClips son una opción excelente en aplicaciones en las que no se pueden taladrar agujeros y otras opciones de fijación, como el adhesivo, no son deseables. La estática no se ve afectada y el producto puede fijarse fácilmente presionándolo sobre el borde con la mano.

¿Reaccionarán los EdgeClips con el material de la superficie?

Las bridas metálicas de nuestros EdgeClips suelen ser de acero galvanizado para muelles, aptas para la mayoría de los plásticos. Pero en los cantos de paneles de metal, es posible que se produzcan reacciones químicas no deseadas. Puede producirse corrosión en el punto de contacto porque las garras de acero galvanizado del EdgeClip penetran a través de los revestimientos protectores de la superficie, exponiendo así el sustrato. El potencial negativo de corrosión depende de la temperatura, la humedad y otros factores ambientales naturales o provocados por el hombre, como la sal, la luz ultravioleta, los gases, los aceites o los productos de limpieza. La carcasa de plástico del EdgeClip no plantea ningún problema al sustrato del borde, ya que está fabricada de plástico modificado de alto impacto (PA66HIRHS). Este material tiene un rango de temperatura de funcionamiento de -40 °C a 105 °C. Podemos ajustar las propiedades del EdgeClip para adaptarlo a aplicaciones específicas. Póngase en contacto con nosotros si tiene alguna pregunta sobre combinaciones atípicas de materiales.

¿Qué es un EdgeClip?

LosEdgeClips son pequeños sujetacables que se aplican a los bordes estructurales como soporte permanente para las bridas. Pueden introducirse fácilmente en los bordes de los paneles con la mano, sin necesidad de herramientas. Son ideales para sujetar con seguridad cables, mangueras y arneses allí donde no es posible taladrar agujeros o utilizar soportes adhesivos. La fuerza de sujeción de la abrazadera de acero con resorte integrada es suficiente incluso para los haces de cables más pesados. Una variedad de geometrías garantiza un ajuste adecuado para cada situación de tendido de cables. Los cables pueden colocarse paralelos, transversales o a lo largo del borde.

¿Cómo funciona un EdgeClip?

Dependiendo de la dimensión del EdgeClip, estampamos dos o tres pares de garras anguladas opuestas en los clips de acero para muelles en forma de U. Bajo tensión (movimiento inverso, lateral o axial bajo carga), estas garras se clavan en el material más blando y contrarrestan el movimiento del clip en esta dirección. Esto es lo que denominamos bloqueo positivo. Los mejores resultados de bloqueo positivo se consiguen cuando el ángulo de las garras no se ve excesivamente reducido por la anchura del borde sobre el que se empuja. Para un ajuste ideal, recomendamos que haya un espacio entre el clip y las paredes laterales del borde. Por ejemplo, un EdgeClip de entre 1,0 y 3,0 mm encajará idealmente en un canto de 2 mm de grosor. Si no hay espacio, necesita un EdgeClip más grande.

¿Sobre qué materiales de superficie se pueden aplicar los EdgeClips?

Generalmente, cuanto más blando sea el material del canto, más pueden clavarse en él las garras del EdgeClip. Por el contrario, si la superficie del material del borde es
igualmente dura o más dura que las garras de acero, éstas no podrán clavarse en la superficie. Termoplásticos de ingeniería comunes como polioximetileno (POM) o el cloruro de polivinilo (PVC) no presentan problemas de dureza en las aplicaciones EdgeClip. El aluminio también suele dar buenos resultados. Pero especialmente con metales como el acero, recomendamos sin duda verificar primero la dureza relativa de los materiales especificados. El ensayo de dureza Vickers (HV) es ideal para determinarla. Nuestros EdgeClips pueden bloquearse positivamente si la dureza del material es inferior a 410HV10. Las capas de revestimiento de la superficie o las películas aceitosas también influirán en el grado de bloqueo positivo que puede conseguirse en su aplicación.


¿Cómo se aplican los EdgeClips y qué herramientas se necesitan?

No se necesitan herramientas para instalar los EdgeClips. Puede empujarlos en los cantos con la mano. Sujete el EdgeClip por encima del borde en la posición final deseada y luego empújelo sobre el borde con una presión ligera y uniforme. Una vez fijado, el EdgeClip permanece en esa posición. No podrá deslizarlo lateralmente a lo largo del canto.

¿Están disponibles los EdgeClips en tamaños, colores, materiales y propiedades individualizadas?

HellermannTyton tiene mucha experiencia adaptando los diseños, dimensiones y propiedades de los EdgeClip para satisfacer requisitos individuales. La mayoría de los EdgeClips están fabricados con una carcasa de poliamida negra y a veces marrón o gris, pero podemos fabricarlos en otros colores bajo pedido.

¿Puedo desinstalar y reutilizar los EdgeClips?

No recomendamos que reutilice un EdgeClip que haya sido desmontado. Además, tenga en cuenta que la superficie del borde se dañará si retira un EdgeClip. No es posible quitarlo a mano. Las garras de acero se clavan en el material más blando del borde y lo mantienen firmemente en su sitio. El EdgeClip sólo puede retirarse fácilmente con una herramienta de extracción de EdgeClip para tamaños de 1,5 mm a 6,0 mm. Póngase en contacto con nosotros si está interesado en esta herramienta especial.

¿Cuáles son las fuerzas de empuje y extracción de los EdgeClips?

Las fuerzas aproximadas de las que hablamos en relación con los EdgeClips oscilan entre 50 y 150 N (aprox. 5 y 15 kg). No publicamos fuerzas medias específicas de empuje y extracción para los EdgeClips porque las combinaciones potenciales de variables son muy amplias. Podemos aconsejarle basándonos en nuestra experiencia y ayudarle con muestras para sus pruebas individuales. Los factores que determinan si la fuerza de sujeción es suficiente incluyen:

  • Dureza del material del canto.
  • Grosor del material del borde.
  • Acabados, revestimientos o suciedad.
  • Grandes variaciones de temperatura.
  • Torsión en el mazo de cables.
  • Vibración.
