Abrazaderas para tubos metálicas y de plástico aptas para cualquier industria

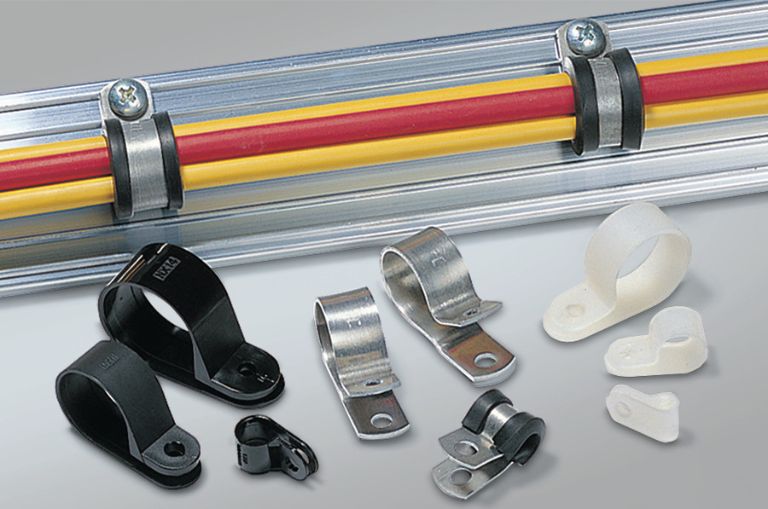

Abrazaderas para tubos: para atornillar, enroscar y fijar

Abrazaderas y clips para un enrutamiento de cables seguro y a medida.

Abrazaderas para tubos de HellermannTyton: para atornillar, enroscar y fijar

Dondequiera que se tiendan los cables, se necesitan dispositivos de sujeción seguros. Para ello se utiliza una gran variedad de abrazaderas para tubos y cables, en función de los requisitos específicos.

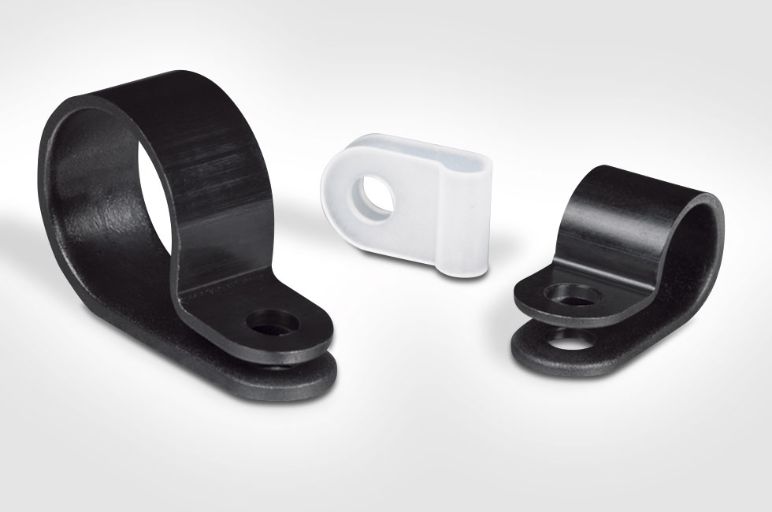

Por ejemplo, hay abrazaderas de plástico para tubos y abrazaderas de acero para tubos metálicos. Algunas son cerradas, mientras que algunas son abiertas o pueden volver a abrirse, lo que resulta ideal para el mantenimiento, las instalaciones hechas a posteriori o los cambios de cableado.

Los diferentes sectores e industrias exigen distintos requisitos para una abrazadera; por ejemplo, hay abrazaderas para tubos muy pequeñas, abrazaderas con soporte o abrazaderas especiales para tubos y cables de alta resistencia. Además de los requisitos del material, también se necesitan diferentes funcionalidades. Por ejemplo, hay abrazaderas para tubos ajustables y las que son giratorias o de fijación rígida. Algunas abrazaderas de cable, como nuestras abrazaderas Omega, pueden utilizarse junto con otras abrazaderas para tubos, para agruparlas de forma múltiple, una encima de otra o en paralelo.

Ya sea con amortiguación, para agujeros, con fijación a perfil, para enroscar o atornillar: las abrazaderas para tubo de HellermannTyton cubren una amplia gama de mazos desde un mínimo de 6,2 hasta un máximo de 51,0 mm, tamaños de agujeros desde 6,5 hasta 12,95 mm y espesores de placa desde 0,5 hasta 13,0 mm. En resumen, no importa el diámetro del tubo ni el resto de requisitos que tengas: con nosotros encontrarás las abrazaderas de tubo adecuadas para su gestión de cables.

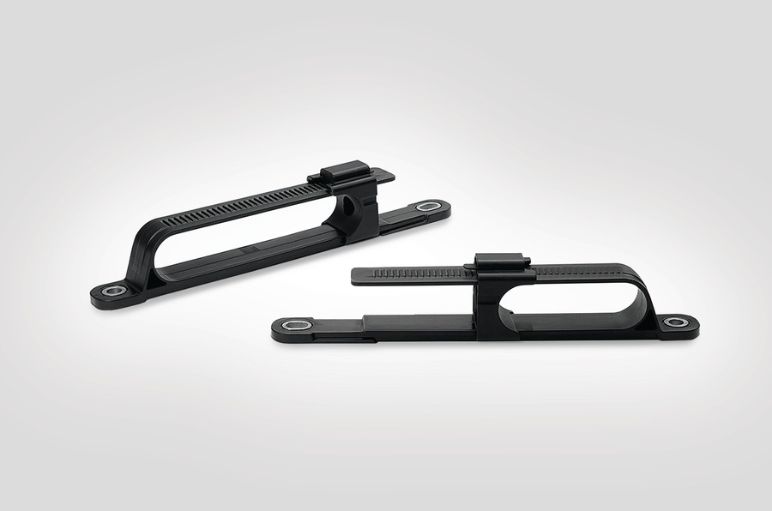

Abrazadera de cable plana: Abrazadera atornillable Ratchet Clamp

Abrazadera de cable plana: Abrazadera atornillable Ratchet Clamp de gran rendimiento

La abrazadera de cable de alta resistencia SRC se utiliza para la fijación permanente y temporal de tubos, cables y conductos. Su mezcla de materiales de fibra de vidrio (PA6 GF30) permite que esta abrazadera sea muy robusta, perfecta para un uso intensivo.

Gracias a su geometría de perfil bajo, esta abrazadera de cable plana ha sido exitosamente implementada en los siguientes ámbitos, entre muchos otros:

  • Vehículos pesados: autobuses y camiones
  • Agricultura
  • Vehículos de construcción

Además, esta abrazadera para tubos permite un fácil ajuste y reapertura a mano sin necesidad de utilizar herramientas - siendo apta para diámetros de cable de 25 mm a 150 mm.

En el caso de los conductos por los que fluyen líquidos y en los que la tubería requiere de un cierto espacio, el ajuste independiente del diámetro del mazo permite dejar suficiente espacio libre para compensar los movimientos y evitar el aplastamiento del conducto.

Otras ventajas:

  • Adecuado para el guiado de tubos y cables en paralelo
  • Puede montarse tanto en posición horizontal como vertical
  • Ideal para los trabajos de reequipamiento

Abrazaderas de acero para tubos

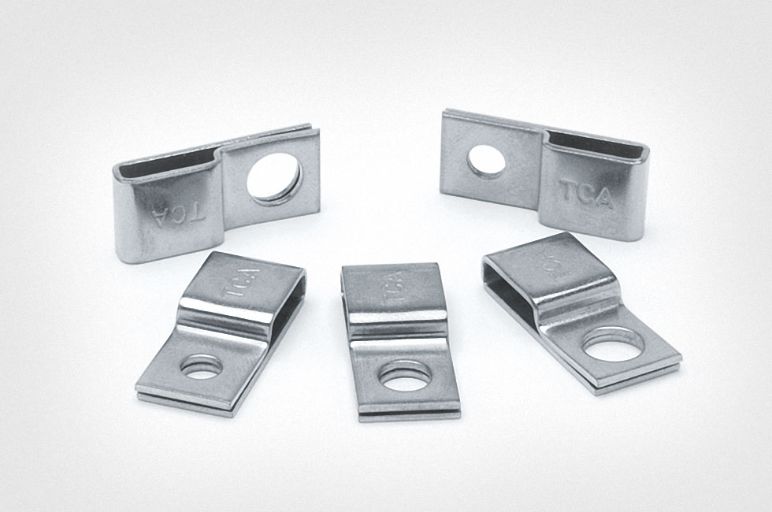

Abrazadera de acero para tubos, con orificio de fijación para bridas

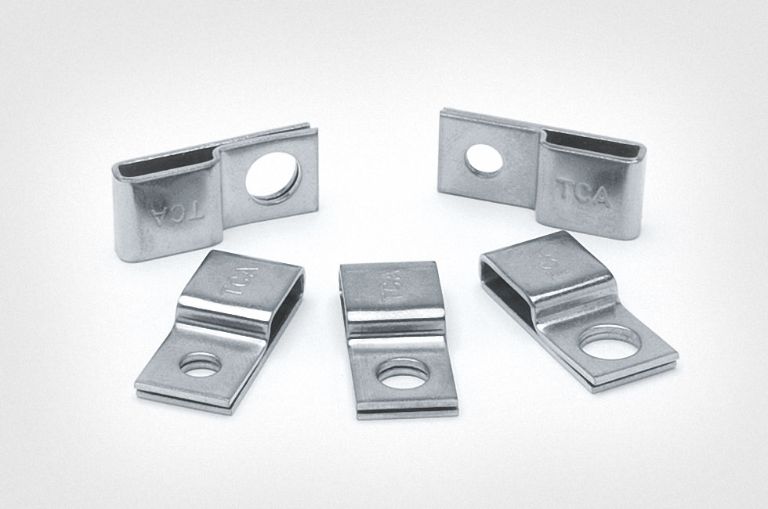

Abrazaderas de acero para tubos para entornos agresivos

Los clips de acero inoxidable de la serie SSPC, junto con las bridas metálicas, ofrecen una fijación fiable de cables, mangueras, conductos y tuberías en entornos hostiles, como por ejemplo:

  • Construcción naval
  • Petróleo y gas (offshore)
  • Maquinaria industrial y vehículos
  • Alimentación y bebidas
  • Energías renovables

Todo esto, junto con las bridas para tubos de hasta 10 mm de ancho, que se pueden atar por dos lados, permiten sujetar diferentes diámetros de mazos.

Las abrazaderas metálicas de acero inoxidable destacan por su durabilidad y su excelente resistencia química y térmica.

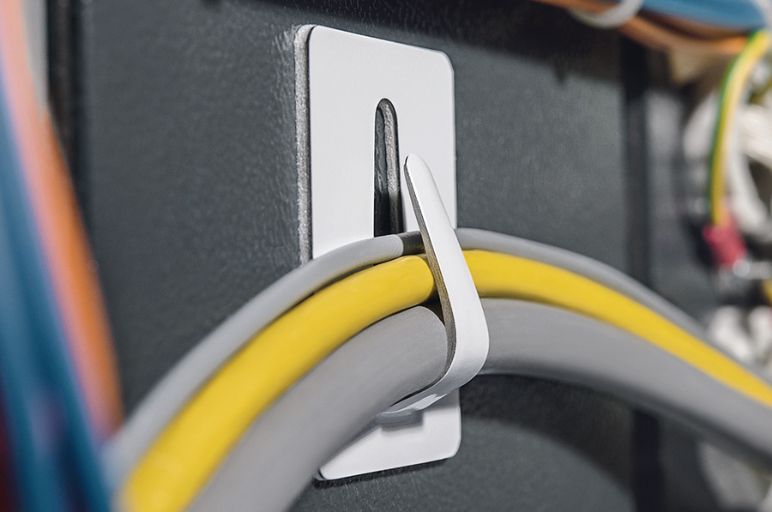

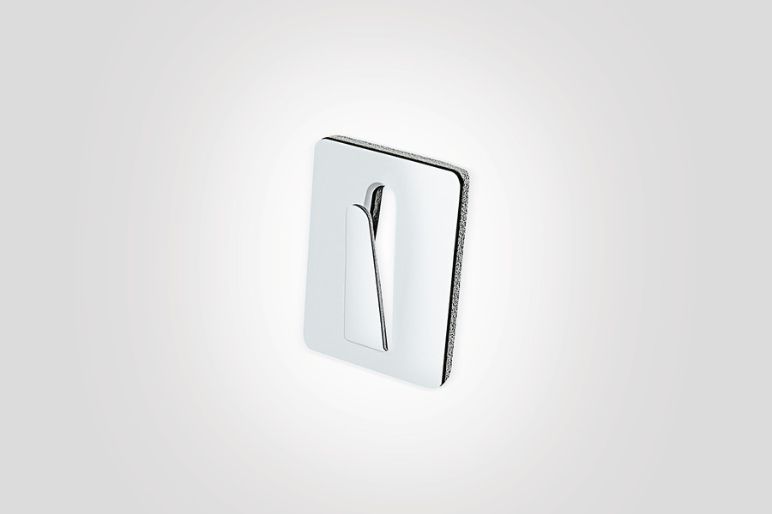

Abrazaderas de acero para tubos, autoadhesivas

Abrazaderas de acero para tubos, autoadhesivas

La abrazadera metálica para tubos de la serie SAC con soporte de acero plegable es una solución de fijación económica y autoadhesiva sin bridas.

Esta solución es perfecta para zonas de difícil acceso o en las que sólo se pueden utilizar soluciones de montaje autoadhesivas, por ejemplo, en la fabricación de electrodomésticos o en la construcción de caravanas.

El zócalo adhesivo garantiza una instalación muy sencilla en superficies lisas y limpias.

Abrazaderas para tubos de alta resistencia

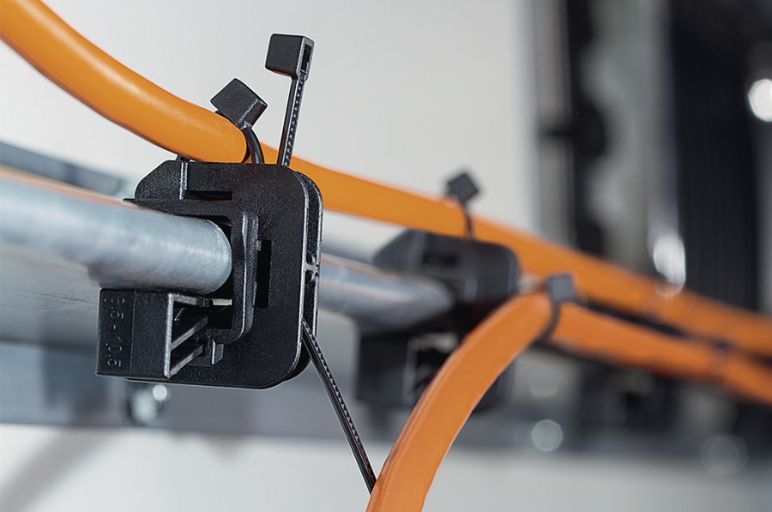

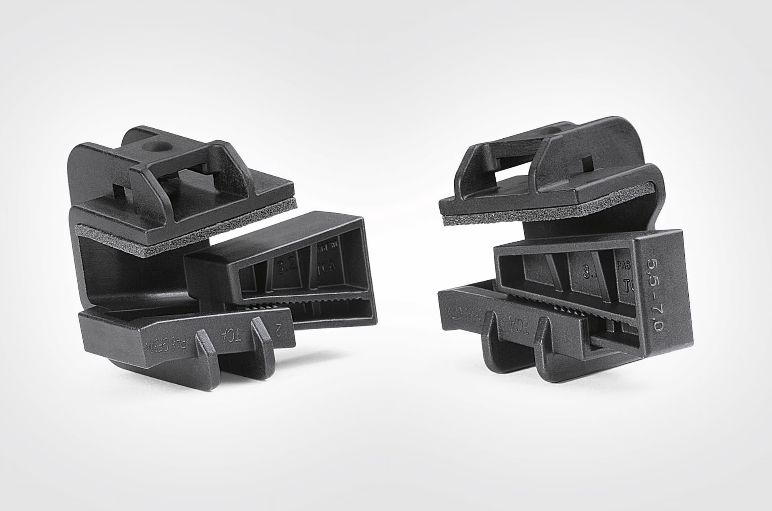

Abrazaderas para vigas de alta resistencia

Abrazaderas para vigas de alta resistencia de HellermannTyton

La abrazaderas Beam, para vigas de carga pasada, se desarrollaron originalmente para las industrias de automoción y del transporte terrestre como alternativa a las soluciones metálicas, pero pudiendo utilizarse en cualquier área en la que se requiera una fijación fuerte y permanente.

Estos son los campos de aplicación más utilizados:

  • Industria de automoción y de vehículos pesados
  • Agricultura
  • Industria ferroviaria
  • Construcción naval
  • Edificios industriales



Esta robusta abrazadera para vigas de carga pesada está compuesta por una carcasa de poliamida y un refuerzo de fibra de vidrio del 30%. La abrazadera está disponible para varios espesores de panel y en dos versiones diferentes:

  • Abrazadera de cable sin espuma: debe utilizarse para superficies abrasivas como las galvanizadas.
  • Abrazadera de cable con espuma: debe utilizarse para superficies lisas. La ventaja es que la espuma proporciona protección contra la adherencia.

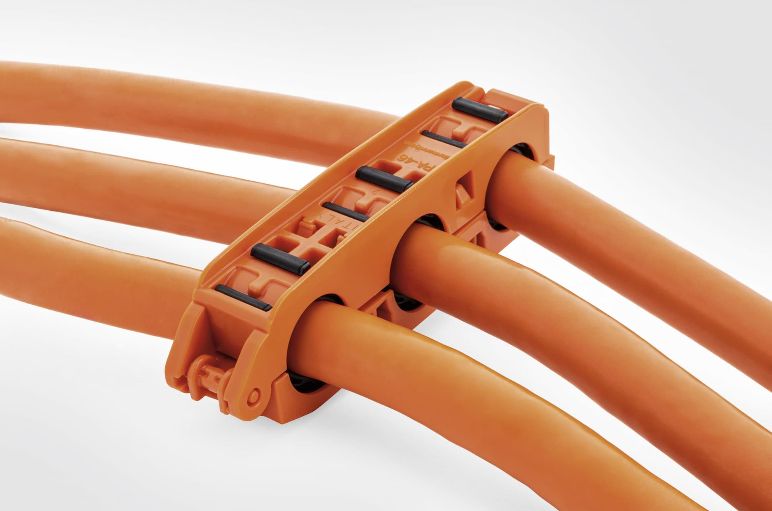

Abrazaderas de alta tensión

Abrazaderas para tubos de alta tensión

Gracias a su robusta cubierta protectora y a su inserto flexible, estas abrazaderas de alta tensión ofrecen una gestión firme y segura de los cables.

Características y beneficios:

  • Clips y abrazaderas de 2 y 3 vías disponibles
  • Su diseño ranurado ofrece una gran resistencia
  • Las almohadillas blandas protegen el cableado
  • Fácil instalación, las dos piezas encajan entre sí o con el sistema de cierre de bisagra/cremallera
  • Método de fijación estándar con tornillos M6 y 5,0 mm/M5 x 14,0 mm con pasador anti rotación
  • Reduce el tiempo de instalación



Estas fijaciones se utilizan en zonas donde se instalan cables de alta tensión, por ejemplo, en la industria de automoción y de vehículos eléctricos (vehículos híbridos y de batería).

Estas abrazaderas para tubos de alta tensión están disponibles en versión conjunta de dos fijaciones o como una sola pieza con varias opciones de cierre.

Abrazadera para cables plana: Abrazadera por cremallera Ratchet Clamp

Abrazadera plana para cables, con cremallera

La abrazadera plana para cables SRC, de alta resistencia convence por su diseño plano y su fácil ajuste manual.

Puede encontrar más información sobre la abrazadera de cable ajustable aquí más arriba en esta página.

Abrazaderas para tubos Omega

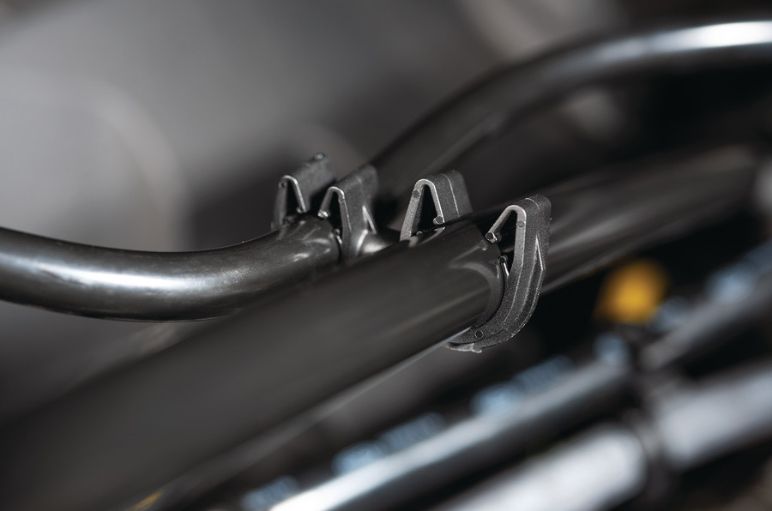

Clips modulares Omega (MOC)

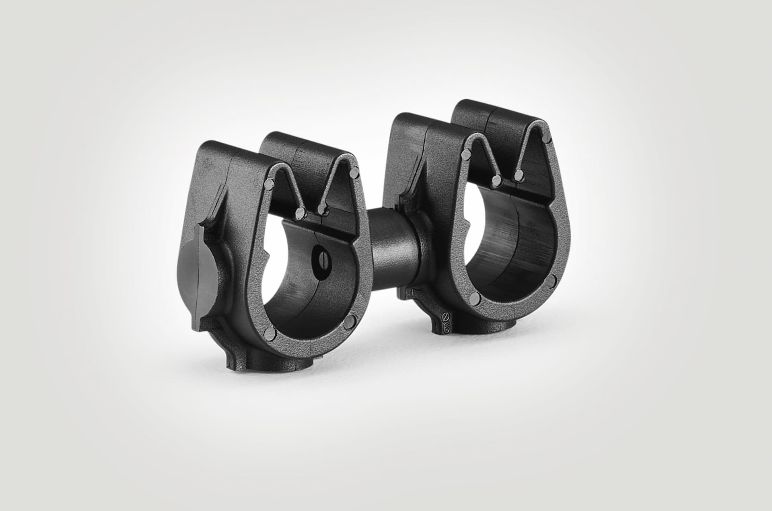

Clip modular Omega, para un enrutado de cables personalizado

La familia de abrazaderas modulares Omega (MOC) comprende 12 diseños de productos diferentes en varios tamaños que pueden combinarse entre sí. Esto permite cientos de configuraciones modulares, para un enrutado de cables personalizado que supera las limitaciones tradicionales de ruteo:

Área de aplicación:

  • Especialmente para sistemas de fluidos (combustible, frenos, vacío, ventilación, cables y arneses, HVAC y aplicaciones de gestión térmica de la cadena de transmisión)
  • Para rígidas tuberías de refrigeración (acero inoxidable), fijación de un solo cable de alta tensión en autobuses públicos de vehículos eléctricos, ventilación de motores, recuperación de vapores de combustible, refrigeración de baterías, líneas de CA

Básicamente, las abrazaderas para tubos MOC se diferencian en dos categorías: Clips MOC (conjunto de varias abrazaderas de cable) y Bridas MOC (conjunto de abrazaderas y bridas de cable).

El diseño patentado del producto ofrece un agarre excelente y evita el aflojamiento accidental durante las vibraciones y las operaciones de montaje, como el llenado de vacío.

Aunque ya existen cientos de combinaciones posibles, siempre hay espacio para cualquier otra configuración necesaria. Los ingenieros de HellermannTyton estarán encantados de ayudarle a desarrollar nuevas soluciones para instalar sus tuberías y cables de la forma más eficiente y eficaz.

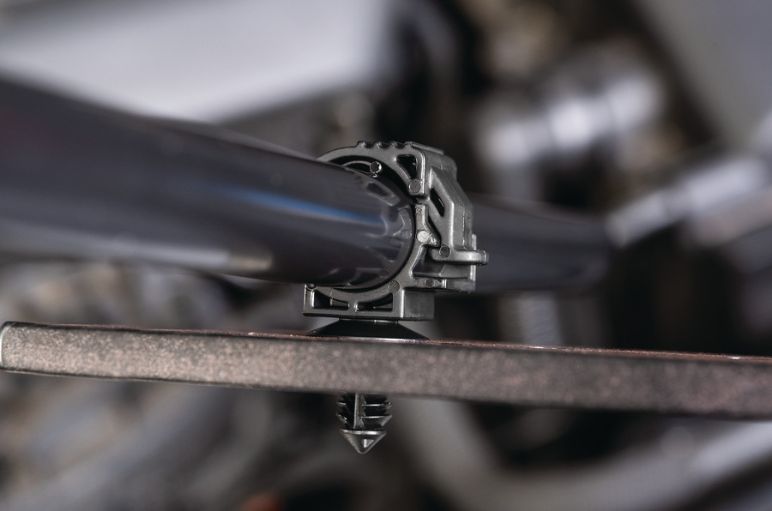

Clips Omega con cierre de bloqueo (LOC)

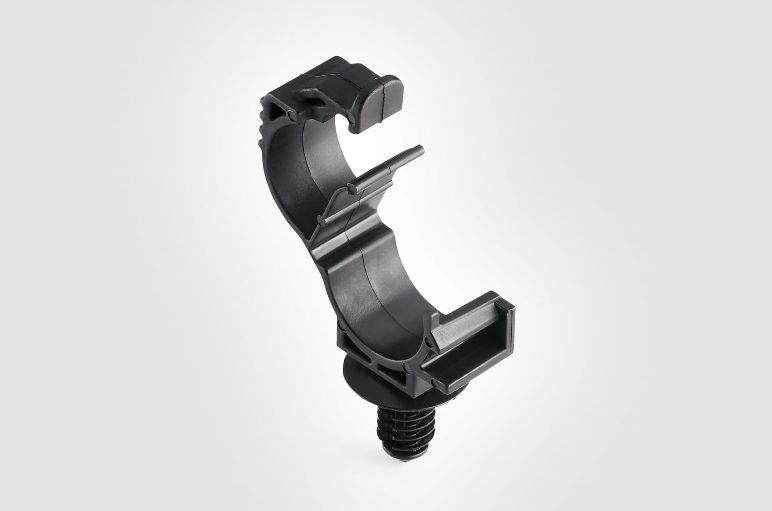

Clips Omega con cierre de bloqueo, que puede utilizarse junto con bridas para cables

Además de los clips de la Serie MOC, también existen los clips con cierre de bloqueo Omegaocked Omega (LOC). La diferencia es que estas abrazaderas para tubos no pueden conectarse modularmente, pero no obstante, ofrecen las mismas ventajas:

  • Añade la seguridad de un cierre de 360 grados
  • Su mecanismo de ajuste interno de bloqueo ofrece flexibilidad en los diámetros de los mazos
  • Posibilidad de retirar el mazo y volver a abrirlo a mano

Las abrazaderas para tubos LOC también pueden utilizarse junto con bridas. Las ventajas más destacables son:

  • Amplio de ajuste hasta diámetros de 50 mm
  • Añade la seguridad de una fijación de 360 grados
  • Evita el deslizamiento longitudinal a lo largo del mazo

Las aplicaciones son similares a las de la serie MOC: sistemas de fluidos (aplicaciones de combustible, frenos, vacío, ventilación, cables y arneses, HVAC y gestión térmica de la cadena cinemática), tuberías de refrigeración (acero inoxidable), fijación de cables sencillos de alta tensión en autobuses EV, ventilación de motores, recuperación de vapores de combustible, refrigeración de baterías, líneas de CA y aplicaciones fotovoltaicas y solares.

Preguntas frecuentes

¿Qué es una abrazadera para tubos?

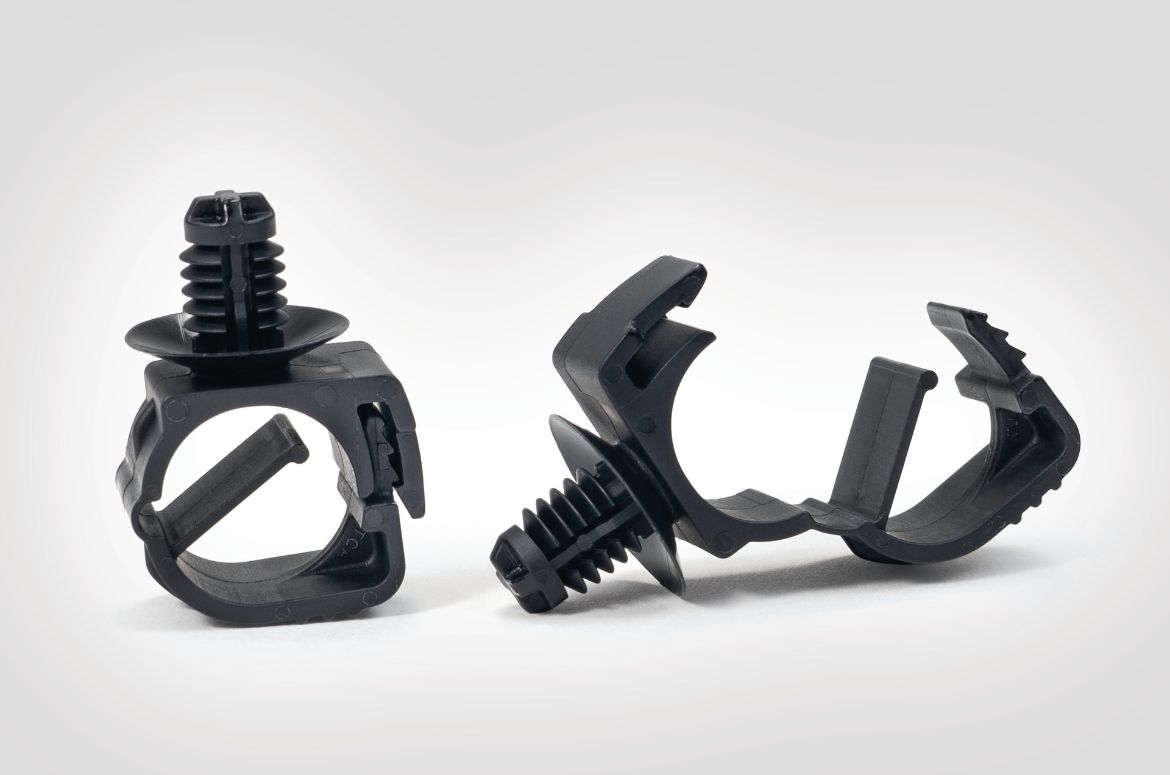

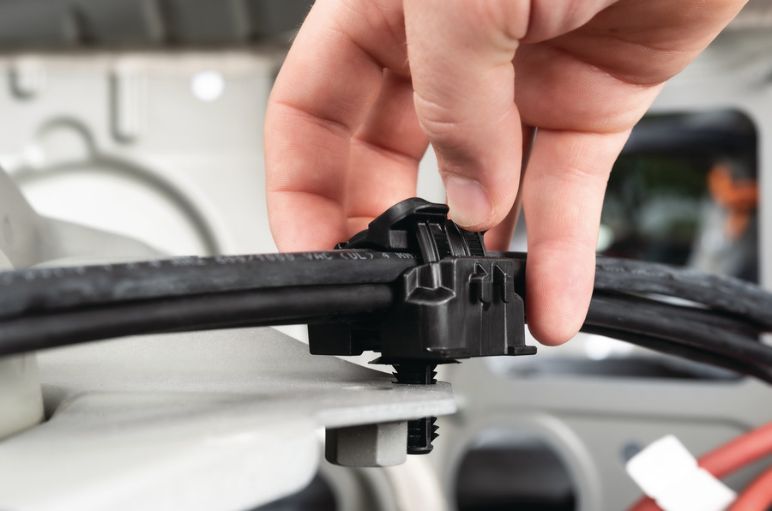

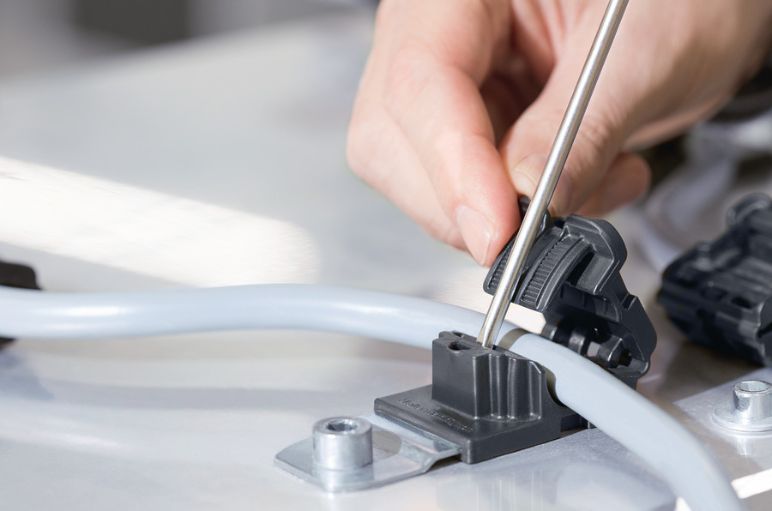

Abrazadera en P con sistema de cremallera, abrazadera para tubos y cables

Las abrazaderas para tubos permiten un fácil enrutamiento de uno o más cables o una o más mangueras y tubos.

Las abrazaderas para tubos se utilizan en casi todos los mercados. Para el tendido a lo largo de las paredes de los edificios en el sector de la construcción, en el montaje de cables para, por ejemplo, los conductos de los bajos y los sistemas de refrigeración en la industria del automóvil y de los camiones, o en el sector de las energías renovables para los conductos de aire de suministro y de escape.

Existen diferentes diámetros de haz y variantes para distintas situaciones de instalación y también es posible tender varios cables en una sola abrazadera o pasar cables en paralelo.

¿Cómo instalar una abrazadera para tubos?

La mayoría de las abrazaderas para tubos se entienden por sí mismas y pueden seleccionarse de antemano por el tipo de fijación, el material, el color o cualquier otro requisito especial. Existen abrazaderas de cable para perfil, para atornillar, con pernos de soldadura o con base adhesiva.

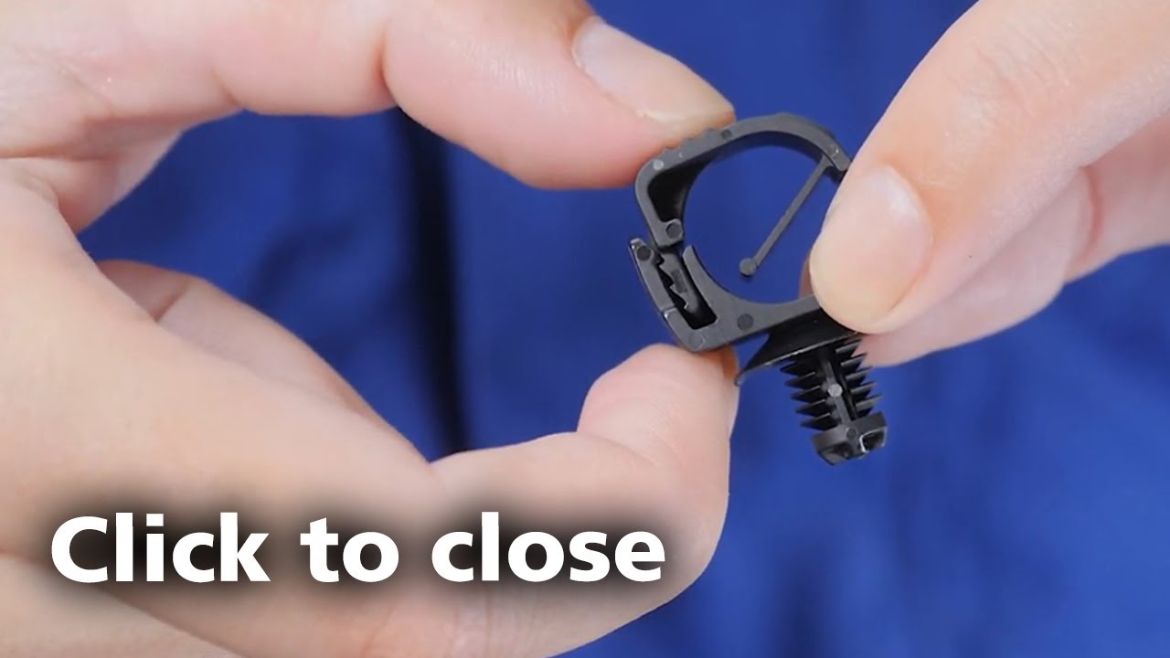

Muchos productos cuentan con un "clic" de cierre sonoro, que confirma que el producto está bien apretado y cerrado.

Algunas abrazaderas para tubos con fijación por tornillo requieren utilizar un destornillador a la hora de abrirlas durante el mantenimiento y la sustitución de los cables. Sin embargo, la mayoría de estas abrazaderas para tubos pueden instalarse y cerrarse de manera manual sin necesidad de herramientas, como se puede ver en este ejemplo:
