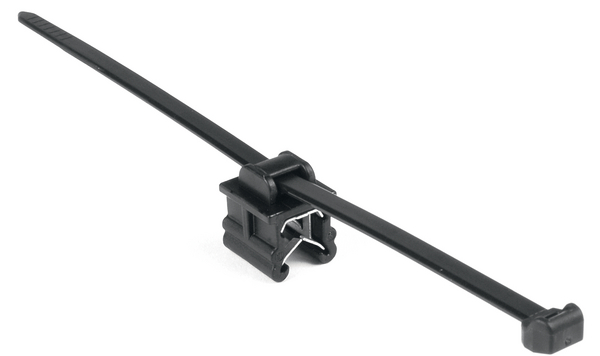

Brida con fijación para perfiles, dentado externo, Ø1.0-31.0mm, negro, 500Pzas
Núm. Artíc. 156-00019 | T50SOSEC9SD-PA66HS/PA66HIRHS-BK | Detalles

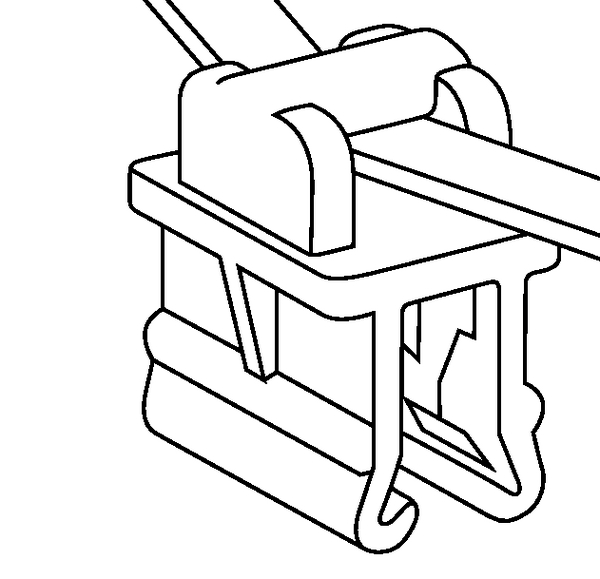

Pre-ensamblada de 2 piezas, bridas y fijación a perfil
El cabezal de la brida puede ser movido después de instalar
EC9, EC10, EC21 y EC22 son para un diámetro de atado mínimo de 1mm
Para perfiles de 1 - 3 mm

Añadir a “Mis descargas”

Solicite su oferta individual ahora

Solicitar Presupuesto

Encuentre un distribuidor cerca de usted

Descarga CAD-Download

Más productos de la gama:

Bridas de fijación para perfil en 2 piezas >

Base de Datos

Aplicación	Estas Bridas con Clips de Perfil ensamblados son ideales para el uso donde los agujeros no son posibles, o donde existan problemas de temperatura para los adhesivos. Estas fijaciones para cable son muy comunes en la industria de la Automoción, construcción de Tableros o Cuadros Eléctricos y Cableados en General.
Anti Rotación (Si/No)	YES
Brida	Poliamida 6.6 alta temperatura (PA66HS)
Cantidad por	Bolsa
Categorías de productos	Bridas de fijación para perfil en 2 piezas
Color	Negro (BK)
Contenido	500Pzas

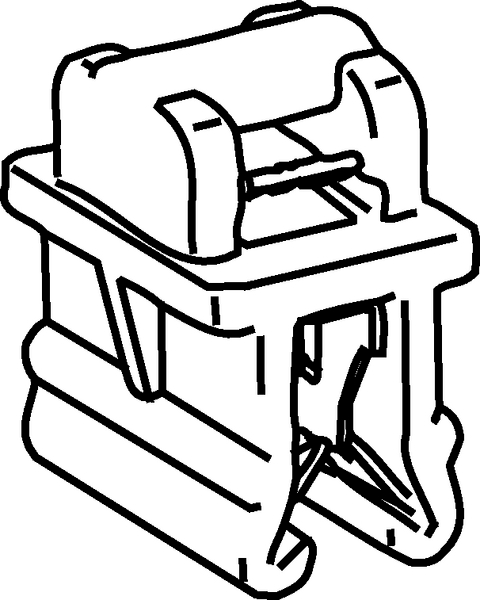

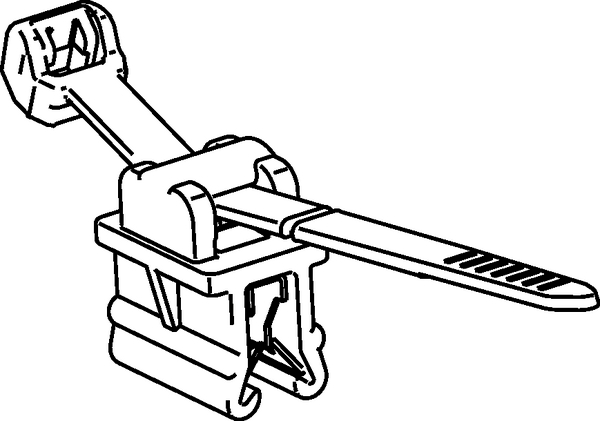

Descripción	Disponibles con bridas de dentados interno o externo, estas bridas ensambladas de dos piezas simplemente se presionan sobre un borde/perfil con espesores de entre 1,0 a 3,0 mm. Las altas fuerzas de «extracción» se deben al inserto metálico integrado. Existen diferentes variaciones de Clips de Perfil disponibles. Una versión permite que los cables ruteen paralelos al borde, mientras que otra permite la instalación a 90 grados del borde. El clip se puede aplicar con la mano y el inserto metálico sujeta firmemente en su lugar. No es necesario un orificio de fijación. En combinación con bridas de dentado exterior (OS), especialmente diseñados para proteger los cables de roces y desgastes, la familia Clips de Perfil ofrece una excelente solución de sujeción.
Descripción Corta	Bridas con Fijación para Perfil en 2 Piezas, de 1 a 3 mm, Fijación por Encima, 200x4.6, HS-Negro
Familia de productos	1,0 - 3,0 mm, fijación arriba
Fijación	Poliamida 6.6, modificada a alto impacto, alta temperatura (PA66HIRHS)
GLOBAL PART DESCRIPTION	T50SOSEC9SD-PA66HS/PA66HIRHS-BK
Herr. Aplic.	ProCut 9 no battery, MK3PNSP2, EVOcut, MK7P, MK10-SB, MK20, EVO7, EVO7SP, EVO7i, EVO7iSP, EVO9, EVO9SP, EVO9i, EVO9iSP
Identificación de la Posición del Disco	ninguno
Material	Poliamida 6.6 alta temperatura (PA66HS), Poliamida 6.6, modificada a alto impacto, alta temperatura (PA66HIRHS)
Método de Fijación	Clip de perfil, superior, ensamblado, 2 piezas
Nº Entradas para Brida	2
Principales Características del Producto	para atados estrechos
Variante	Dentado Externo

Dimensiones de Producto

Alt. (H)	1.3mm
Alt. (H2)	17.75mm
Ancho (W)	4.6mm
Ancho (W2)	11.0mm
Apli. Ø max.	31.0mm
Apli. ∅ min.	1.0mm
Diámetro de Aplicación (mm)	1.0-31.0mm
Espesor (T)	1.3mm
Espesor de Chapa (mm)	1 - 3 mm
Long. (L)	150mm
Long. (L2)	15.0mm
Mín.F. Tensión	225N
Peso con embalaje	0.002773kg

Descarga

Aprobaciones y Especificaciones

Certificación para Logos de UNS
ELV conform.	Si
Flamabilidad	UL94 HB
Productos Peligrosos	No
Temp. Trabajo - °C	-40 °C a +105 °C
Temp. Trabajo de la Fijación (ºC)	-40 °C a +105 °C

Embalaje y Logística


Código EAN/ GTIN	4031026240916
Número Aduanero	39269097
País de Origen	DE
PL1 Altura Embalaje	0.085m
PL1 Anchura Embalaje	0.25m
PL1 Cantidad	500
PL1 Largo Embalaje	0.37m
PL1 Peso con embalaje (bruto)	1.408315kg
PL1 Tipo	Bolsa
PL1 Volumen Embalaje	0.00786m³
PL3 Altura Embalaje	0.368m
PL3 Anchura Embalaje	0.386m
PL3 Cantidad	4000
PL3 Largo Embalaje	0.584m
PL3 Peso con embalaje (bruto)	12.08652kg
PL3 Tipo	Caja
PL3 Volumen Embalaje	0.083m³
PL4 Altura Embalaje	1.248m
PL4 Anchura Embalaje	0.8m
PL4 Cantidad	48000
PL4 Largo Embalaje	1.2m
PL4 Peso con embalaje (bruto)	166.056kg
PL4 Volumen Embalaje	1.198m³
PL4_Type	Palet
