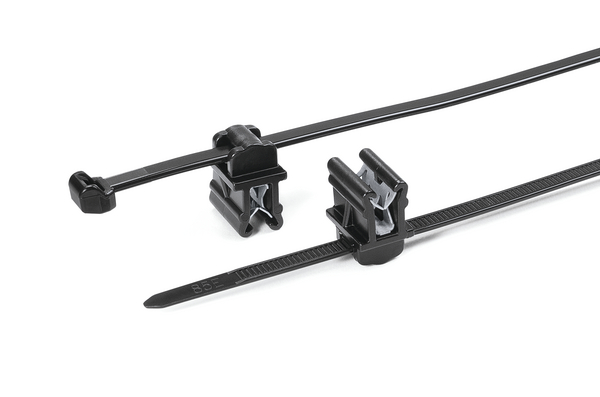

Brida con fijación para perfiles, dentado externo, ⌀1.0-31.0mm, negro, 500Pzas
Núm. Artíc. 156-00015 | T50SOSEC10-PA66HS/PA66HIRHS-BK |

Edge Clip 10 (EC10) fijado sobre un panel plástico y sujetando un cableado de ⌀ 6mm.

Cinco tamaños (espesor de panel de 0,5 a 8,0 mm) en una imagen.

La familia Mini-EdgeClip es nuestra solución para espacios limitados.

Pre-ensamblada de 2 piezas, bridas y fijación a perfil
El cabezal de la brida puede ser movido después de instalar
EC9, EC10, EC21 y EC22 son para un diámetro de atado mínimo de 1mm
Para perfiles de 1 - 3 mm

Añadir a “Mis descargas”

Solicite su oferta individual ahora

Solicitar Presupuesto

Encuentre un distribuidor cerca de usted

Descarga CAD-Download

Más productos de la gama:

Bridas de Fijación para Perfil en 2 Piezas >

Base de Datos

Aplicación	Estas Bridas con Clips de Perfil ensamblados son ideales para el uso donde los agujeros no son posibles, o donde existan problemas de temperatura para los adhesivos. Estas fijaciones para cable son muy comunes en la industria de la Automoción, construcción de Tableros o Cuadros Eléctricos y Cableados en General.
Brida	Poliamida 6.6 alta temperatura (PA66HS)
Categoría de productos	Bridas de Fijación para Perfil en 2 Piezas
Color	Negro (BK)
Contenido	500Pzas
Contenido del paquete embalado en	Bolsa
Descripción	Disponibles con bridas de dentados interno o externo, estas bridas ensambladas de dos piezas simplemente se presionan sobre un borde/perfil con espesores de entre 1,0 a 3,0 mm. Las altas fuerzas de «extracción» se deben al inserto metálico integrado. Existen diferentes variaciones de Clips de Perfil disponibles. Una versión permite que los cables ruteen paralelos al borde, mientras que otra permite la instalación a 90 grados del borde. El clip se puede aplicar con la mano y el inserto metálico sujeta firmemente en su lugar. No es necesario un orificio de fijación. En combinación con bridas de dentado exterior (OS), especialmente diseñados para proteger los cables de roces y desgastes, la familia Clips de Perfil ofrece una excelente solución de sujeción.
Descripción Corta	Bridas con Fijación para Perfil en 2 Piezas, de 1 a 3 mm, Fijación por Encima, 200x4.6, PA66, Negro
Familia de productos	Serie Clips de Perfil, 1,0 - 3,0 mm, Fijación Arriba
Fijación	Poliamida 6.6, modificada a alto impacto, alta temperatura (PA66HIRHS)
GLOBAL PART DESCRIPTION	T50SOSEC10-PA66HS/PA66HIRHS-BK
Identificación de la Posición del Disco	ninguno
Material	Poliamida 6.6 alta temperatura (PA66HS), Poliamida 6.6, modificada a alto impacto, alta temperatura (PA66HIRHS)
Método de Fijación	Clip de perfil, superior, ensamblado, 2 piezas
Mín.F. Tensión	225N
Peso	0.0027kg
Principales Características del Producto	para atados estrechos
Tipo	T50SOSEC10
Variante	Dentado Externo

Dimensiones de Producto

Alt. (H)	1.3mm
Alt. (H2)	17.75mm
Ancho (W)	4.6mm
Ancho (W2)	11.0mm
Apli. ⌀ max.	31.0mm
Apli. ⌀ min.	1.0mm
Diámetro de Aplicación (mm)	1.0-31.0mm
Espesor de Chapa (mm)	1 - 3 mm
Long. (L)	150mm
Long. (L2)	15.0mm

Descarga

Aprobaciones y Especificaciones

Certificación para Logos de UNS
ELV conform. (Art 4-2)	Si
Flamabilidad	UL94 HB
Productos Peligrosos	No
ROHS Conforme (Art. 4-1)	Si
Temp. Trabajo - °C	-40 °C a +105 °C
Temp. Trabajo de la Fijación (ºC)	-40 °C a +105 °C

Embalaje y Logística


Código Arancelario	39269097
Código EAN/ GTIN	4031026240756
PL1 Altura Embalaje	0.065m
PL1 Anchura Embalaje	0.39m
PL1 Cantidad	500
PL1 Largo Embalaje	0.45m
PL1 Peso con embalaje (bruto)	1.379135kg
PL1 Tipo	Bolsa
PL1 Volumen Embalaje	0.0114075m³
PL3 Altura Embalaje	0.368m
PL3 Anchura Embalaje	0.386m
PL3 Cantidad	3000
PL3 Largo Embalaje	0.584m
PL3 Peso con embalaje (bruto)	9.09481kg
PL3 Tipo	Caja
PL3 Volumen Embalaje	0.083m³
PL4 Altura Embalaje	1.248m
PL4 Anchura Embalaje	0.8m
PL4 Cantidad	36000
PL4 Largo Embalaje	1.2m
PL4 Peso con embalaje (bruto)	130.128kg
PL4 Volumen Embalaje	1.198m³
PL4_Type	Palet
País de Origen	DE
