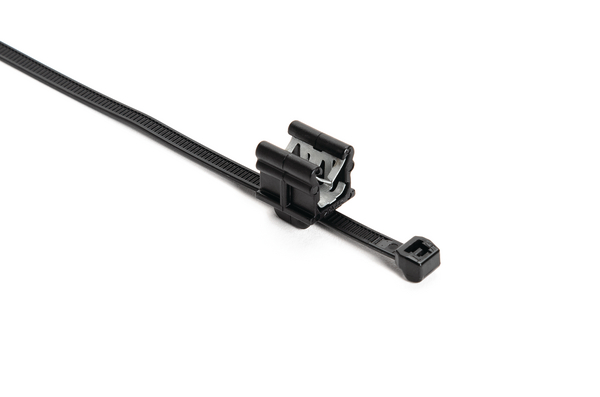

Brida con fijación para perfiles, dentado externo, ⌀1.0-35.0mm, negro, 500Pzas
Núm. Artíc. 156-04601 | T50SOSEC19-PA66HS/PA66HIRHS-BK |

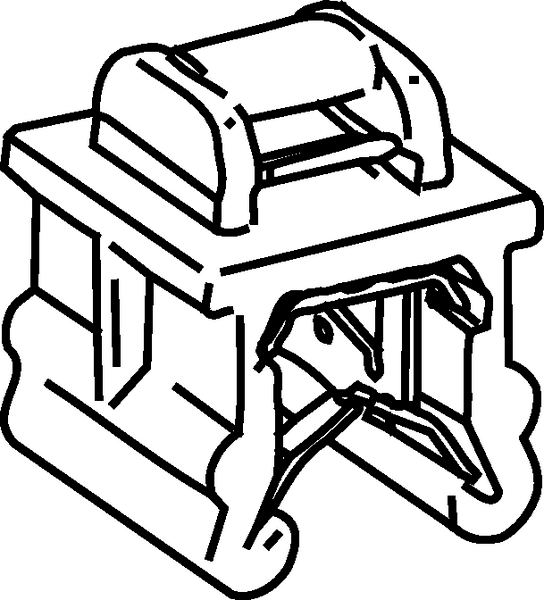

Brida de fijación de dos piezas con fijación de perfil.

Fijación pre-ensamblada de 2 piezas con Clip de perfil.

Cinco tamaños (espesor de panel de 0,5 a 8,0 mm) en una imagen.

Pre-ensamblada de 2 piezas, bridas y fijación a perfil
El cabezal de la brida puede ser movido después de instalar
Diámetro mínimo de 1 mm
Para perfiles de 3 - 6 mm

Añadir a “Mis descargas”

Solicite su oferta individual ahora

Solicitar Presupuesto

Encuentre un distribuidor cerca de usted

Descarga CAD-Download

Más productos de la gama:

Bridas de Fijación para Perfil en 2 Piezas >

Base de Datos

Aplicación	Estas Bridas con Clips de Perfil ensamblados son ideales para el uso donde los agujeros no son posibles, o donde existan problemas de temperatura para los adhesivos. Estas fijaciones para cable son muy comunes en la industria de la Automoción, construcción de Tableros o Cuadros Eléctricos y Cableados en General.
Brida	Poliamida 6.6 alta temperatura (PA66HS)
Categoría de productos	Bridas de Fijación para Perfil en 2 Piezas
Color	Negro (BK)
Contenido	500Pzas
Contenido del paquete embalado en	Pack
Descripción	Disponible con Bridas de dentado «interior» o «exterior» estas Bridas de Fijación en Dos Piezas están diseñadas para su fijación en perfiles de plástico o metál, de espesores de 3 a 6mm. Su gran resistencia a la extracción, es debida al clip metálico integrado. Exsiste una gran variedad de Clips a Perfil. Una versión fija los cables paralelos al perfil, mientras que otros los fija a 90º de dicho perfil. El Clip se fija presionando manualmente sobre el perfil a fijar, sin necesidad de habilitar agujeros o taladros, quedando una perfecta y firme sujección. Combinándolo con Bridas de Dentado Exterior (Serie OS), evitan el rasgado del aislamiento del cable. La familia de Clips a Perfil proporciona una excelente solución de fijación y atado.
Descripción Corta	Bridas con Fijación para Perfil en 2 Piezas, de 3-6 mm, Fijación por Encima, 150x4.6 mm, PA66HS/PA66HIRHS, Negro
Estabilizado UV (Si/No)	No
Familia de productos	Serie Clip de Perfil, 3,0 a 6,0 mm, fijación arriba
Fijación	Poliamida 6.6, modificada a alto impacto, alta temperatura (PA66HIRHS)
GLOBAL PART DESCRIPTION	T50SOSEC19-PA66HS/PA66HIRHS-BK
Identificación de la Posición del Disco	ninguno
Material	Poliamida 6.6 alta temperatura (PA66HS), Poliamida 6.6, modificada a alto impacto, alta temperatura (PA66HIRHS)
Método de Fijación	Clips para perfil
Mín.F. Tensión	225N
Peso	0.003068kg
Principales Características del Producto	para atados estrechos
Tipo	T50SOSEC19
Variante	Dentado Externo

Dimensiones de Producto

Alt. (H)	1.3mm
Alt. (H2)	17.8mm
Ancho (W)	4.6mm
Ancho (W2)	14.0mm
Apli. ⌀ max.	35.0mm
Apli. ⌀ min.	1.0mm
Diámetro de Aplicación (mm)	1.0-35.0mm
Esp.Chapa	3.0 - 6.0mm
Espesor de Chapa (mm)	3 - 6 mm
Long. (L)	150.0mm
Long. (L2)	14.8mm

Descarga

Aprobaciones y Especificaciones

Certificación para Logos de UNS
Certificado CE	No
Certificado CSA	No
ELV conform. (Art 4-2)	Si
Flamabilidad	UL94 HB
Número OTAN	5975-12-409-2640
Productos Peligrosos	No
ROHS Conforme (Art. 4-1)	Si
Temp. Trabajo - °C	-40 °C a +105 °C
Temp. Trabajo de la Fijación (ºC)	-40 °C a +105 °C
UL Listado	No
UL Listado	No
UL Reconocido	No
UL Reconocido	No

Embalaje y Logística


Código Arancelario	39269097
Código EAN/ GTIN	4031026230061
PL1 Altura Embalaje	0.13m
PL1 Anchura Embalaje	0.31m
PL1 Cantidad	500
PL1 Largo Embalaje	0.23m
PL1 Peso con embalaje (bruto)	1.563135kg
PL1 Tipo	Bolsa
PL1 Volumen Embalaje	0.009269m³
PL3 Altura Embalaje	0.368m
PL3 Anchura Embalaje	0.386m
PL3 Cantidad	4000
PL3 Largo Embalaje	0.584m
PL3 Peso con embalaje (bruto)	13.32508kg
PL3 Tipo	Caja
PL3 Volumen Embalaje	0.083m³
PL4 Altura Embalaje	1.248m
PL4 Anchura Embalaje	0.8m
PL4 Cantidad	48000
PL4 Largo Embalaje	1.2m
PL4 Peso con embalaje (bruto)	180.888kg
PL4 Volumen Embalaje	1.198m³
PL4_Type	Palet
País de Origen	PL
