Brida con fijación, dentado interno, ⌀4.0-31.0mm, negro, 500Pzas
Núm. Artíc. 150-16941 | T30RSBH5-PA66HSUV-BK |

Ilustración de la variedad de métodos de aplicación de bridas con fijaciones a perno/tornillo soldado.

T50RSBH5

Producto no disponible.

Para más información contacte con nuestro equipo de ventas.

Fijaciones combinadas con bridas Serie T ó Serie O
Pre-montadas y fáciles de aplicar, simplemnete presionandolas contra un pero/tornillo/esparrago de 5mm
Cabezal rotable
Las SBH5 y SBH5SD tienen un disco o placa para la fijación de una tela de protección y la propia pieza
Las SB5 y SBS5 poseen una cuna/guía
La SB5 tiene una fijación ovalada para su ayuda en tolerancias

Añadir a “Mis descargas”

Solicite su oferta individual ahora

Solicitar Presupuesto

Encuentre un distribuidor cerca de usted

Descarga CAD-Download

Más productos de la gama:

Brida con Fijación para Perno/Tornillo Soldado en 2 Piezas, con Disco >

Base de Datos

Aplicación	Las series SBH5 y SBH5SD son usadas en la industria del automóvil. La variante SD es la indicada para díametros de cable de 1,0 mm. Las Series SB5 y SBS5 son ideales para el atado y fijación de cables, mangueras y tubos, en armarios de control, en automoción y/o maquinaria de construcción.
Brida	Poliamida 6.6 alta temperatura (PA66HS)
Cantidad por	Bolsa
Categoría de productos	Brida con Fijación para Perno/Tornillo Soldado en 2 Piezas, con Disco
Cierre Brida	diente de plástico
Cierre Reutilizable (Si/No)	No
Color	Negro (BK)
Contenido	500Pzas
Fijación	Poliamida 6.6 alta temperatura (PA66HS)
GLOBAL PART DESCRIPTION	T30RSBH5-PA66HSUV-BK
Identificación de la Posición del Disco	ninguno
Material	Poliamida 6.6 alta temperatura y resistente a UV (PA66HSUV)
Método de Fijación	Tornillo soldado, superior, ensamblado, 2 piezas
Tipo	T30RSBH5
Variante	Dentado Interno

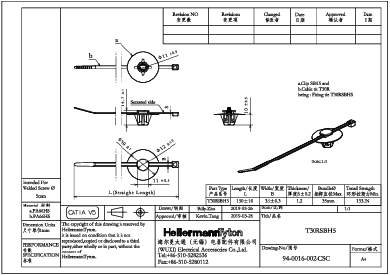

Dimensiones de Producto


Alt. (H)	1.1mm
Alt. (H2)	10mm
Ancho (W)	3.5mm
Ancho (W2)	11.0mm
Apli. ⌀ max.	31.0mm
Apli. ⌀ min.	4.0mm
Disco ⌀	30.0mm
Diámetro de Aplicación (mm)	4.0-31.0mm
Espesor (T)	1.1mm
Long. (L)	150mm
Long. (L2)	12mm
Longitud Tornillo min.	14.2mm
Mín.F. Tensión	135N
Tornillo ⌀	5.0 mm

Descarga

Aprobaciones y Especificaciones

Certificación para Logos de UNS
Flamabilidad	UL94 V2
ROHS Conforme (Art. 4-1)	Si
Temp. Trabajo - °C	-40 °C a +105 °C
Temp. Trabajo de la Fijación (ºC)	-40 °C a +105 °C, (+145 °C, 500 h)

Embalaje y Logística

Código EAN/ GTIN	4031026119618
PL1 Altura Embalaje	0.100m
PL1 Anchura Embalaje	0.410m
PL1 Cantidad	500
PL1 Largo Embalaje	0.300m
PL1 Peso con embalaje (bruto)	1.0000kg
PL1 Tipo	Bolsa
PL1 Volumen Embalaje	0.0123m³
PL3 Altura Embalaje	0.36m
PL3 Anchura Embalaje	0.38m
PL3 Cantidad	5000
PL3 Largo Embalaje	0.58m
PL3 Peso con embalaje (bruto)	10.70kg
PL3 Tipo	Caja de Cartón
PL3 Volumen Embalaje	0.0793m³
PL4 Altura Embalaje	1.08m
PL4 Anchura Embalaje	0.76m
PL4 Cantidad	60000
PL4 Largo Embalaje	1.16m
PL4 Peso con embalaje (bruto)	148.0kg
PL4 Volumen Embalaje	0.952m³
PL4_Type	Palet
País de Origen	DE

Más Información

ETIM 8.0 Key	EC000046
ETIM 9.0 Key	EC000046
UNSPSC Key	39121703
