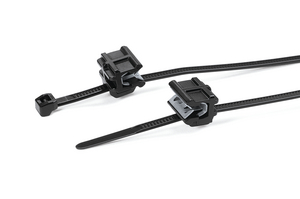

Brida con fijación para perfiles, dentado externo, Ø3.0-30mm, negro, 500Pzas
Núm. Artíc. 156-01546 | T30ROSEC0.5-2.5SP-SVB-PA66HS/PA66HIRHS-BK | Detalles

Brida de fijación en 2 piezas para perfil de 0,5-2,5 mm, fijación lateral.

Inserto metálico con garras entrelazadas
Para perfiles/bordes planos
Para perfiles de 0,5 - 2,5 mm de espesor
Pequeña carcasa para espacios limitados
Preensamblado de 2 piezas, Brida + Clip de Perfil
El cabezal de la brida puede ser movido incluso después de ser aplicada

Añadir a “Mis descargas”

Solicite su oferta individual ahora

Solicitar Presupuesto

Encuentre un distribuidor cerca de usted

Descarga CAD-Download

Más productos de la gama:

Bridas de fijación para perfil en 2 piezas >

Base de Datos

Aplicación	Estas bridas ensambladas con EdgeClip (Clips de Perfil) son ideales para su uso donde los taladros no son aceptables o donde debido a problemas de temperatura, los adhesivos fallarán. Estos conjuntos son ampliamente utilizados para la fijación, atado y agrupación de cables, tuberías y mangueras dentro de la industria del automóvil, fabricación de cableado, cuadristas eléctricos y la industria eléctrica. Estos Clips de Perfil están especialmente diseñados para aplicaciones de espacio muy limitado, como en los espejos o faros.
Brida	Poliamida 6.6 alta temperatura (PA66HS)
Cantidad por	Bolsa
Categorías de productos	Bridas de fijación para perfil en 2 piezas
Color	Negro (BK)
Contenido	500Pzas
Descripción Corta	Bridas de Fijación para perfil en 2 piezas 150x3.5 mm com clip de perfil 0.5 -2.5 mm
Familia de productos	Serie Clips de Perfil, 0,5 - 2,5 mm, fijación lateral
Fijación	Poliamida 6.6, modificada a alto impacto, alta temperatura (PA66HIRHS)
GLOBAL PART DESCRIPTION	T30ROSEC0.5-2.5SP-SVB-PA66HS/PA66HIRHS-BK
Herr. Aplic.	MK3PNSP2, EVOcut, MK7P, MK10-SB, MK20, EVO7, EVO7SP, EVO7i, EVO7iSP
Identificación de la Posición del Disco	ninguno
Material	Poliamida 6.6 alta temperatura (PA66HS), Poliamida 6.6, modificada a alto impacto, alta temperatura (PA66HIRHS)
Método de Fijación	Clip de perfil, lateral, ensamblado, 2 piezas
Variante	Dentado Externo

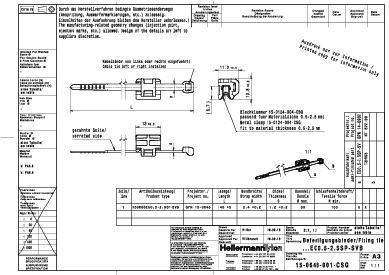

Dimensiones de Producto

Alt. (H)	1.2mm
Alt. (H2)	12.6mm
Ancho (W)	3.4mm
Ancho (W2)	10.8mm
Apli. Ø max.	30mm
Apli. ∅ min.	3.0mm
Diámetro de Aplicación (mm)	3.0-30mm
Esp.Chapa Max.	0.5 - 2.5mm
Espesor de Chapa (mm)	0.5 - 2.5 mm
Long. (L)	145.0mm
Long. (L2)	13.0mm
Mín.F. Tensión	133N
Peso con embalaje	0.00172kg

Descarga

Aprobaciones y Especificaciones

Certificación CE	No
Certificación para Logos de UNS
Certificado CSA	No
ELV conform.	Si
Estabilizado UV (Si/No)	No
Flamabilidad	UL94 HB
Productos Peligrosos	No
Temp. Trabajo - °C	-40 °C a +105 °C
UL Listado	No
UL Reconocido	No

Embalaje y Logística


Código EAN/ GTIN	4031026530505
Número Aduanero	39269097
País de Origen	DE
PL1 Altura Embalaje	0.07m
PL1 Anchura Embalaje	0.36m
PL1 Cantidad	500
PL1 Largo Embalaje	0.24m
PL1 Peso con embalaje (bruto)	0.881815kg
PL1 Tipo	Bolsa
PL1 Volumen Embalaje	0.00605m³
PL3 Altura Embalaje	0.368m
PL3 Anchura Embalaje	0.386m
PL3 Cantidad	8000
PL3 Largo Embalaje	0.584m
PL3 Peso con embalaje (bruto)	14.92904kg
PL3 Tipo	Caja
PL3 Volumen Embalaje	0.083m³
PL4 Altura Embalaje	1.248m
PL4 Anchura Embalaje	0.8m
PL4 Cantidad	96000
PL4 Largo Embalaje	1.2m
PL4 Peso con embalaje (bruto)	200.184kg
PL4 Volumen Embalaje	1.198m³
PL4_Type	Palet

Más Información

ETIM 8.0 Key	EC000046
ETIM 9.0 Key	EC000046
UNSPSC Key	39121717
